Guía de instalación

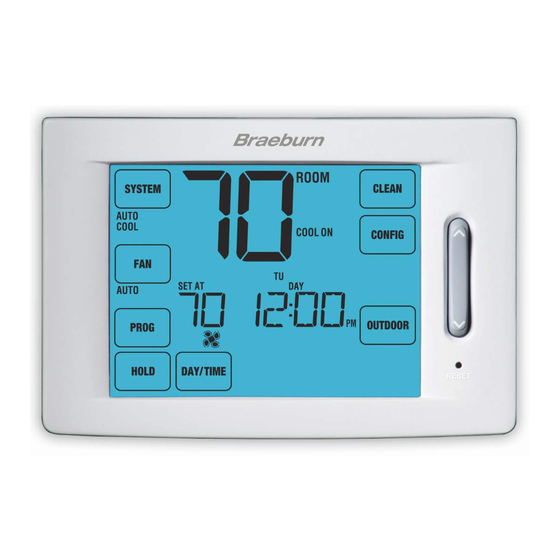

Termostato de pantalla táctil programable
6425
Bomba de calor de hasta 4 etapas de
calefacción / 2 etapas de aire acondicionado;
Convencional de hasta 3 etapas de
calefacción / 2 etapas de aire acondicionado
Con control de humedad
1 Especificaciones
4 Configuraciones de instalación
Atención
Advertencia
Precaución
Este termostato requiere energía de 24 V de CA o 2 baterías alcalinas tipo "AA" instaladas cor-
rectamente para su adecuado funcionamiento. Al conectar la energía a 24 V de CA, las baterías
se pueden instalar como respaldo. La instalación del termostato y todos los componentes del
sistema deberán conformarse a los Circuitos de clase II del código NEC.
usar como se describe en este manual. Cualquier otro uso anulará la garantía.
1 Especificaciones
Este termostato es compatible con:
• Sistemas convencionales de calefacción / aire acondicionado y de bomba de calor de una sola etapa
• Sistemas convencionales de hasta 3 etapas de calefacción y 2 etapas de aire acondicionado
• Sistemas de bomba de calor de hasta 4 etapas de calefacción y 2 etapas de aire acondicionado
• Sistemas de calefacción solamente de 250 - 750 milivoltios
Especificaciones eléctricas y de control:
• Capacidad eléctrica: 24 voltios de CA
• Carga máxima de 1 amperio por terminal
• Energía de CA: 18 – 30 voltios de CA
• Energía de CC: 3,0 voltios de CC (2 baterías alcalinas tipo "AA" incluidas)
• Rango de control: 7 ° – 32 °C (45 ° – 90 °F)
• Precisión de la temperatura: +/- 0,5 °C (+/- 1 °F)
• Rango de indicación de temperatura exterior: -40 ° - 49 °C (-40 ° - 120 °F)
Especificaciones de humidificación
• Rango de control de humidificación: 10% - 50% HR
• Rango de control de deshumidificación: 40% - 80% HR
2 Instalación y cableado
Para evitar dañar el termostato, nunca utilice un instrumento punzante
para presionar las teclas de la pantalla táctil. Siempre presione las teclas
con los dedos.
Solamente debe ser instalado por técnicos de servicio experimentados.
• Es posible que pueda ocurrir una descarga eléctrica o que se dañe el equipo.
• Desconecte la energía antes de empezar a hacer la instalación.
®
Touchscreen
3 Consulta rápida
5 Prueba del sistema
Solamente se debe
Terminaciones
Rc, Rh, G, W1/E/AUX1, W2/AUX2, W3/O/B, Y1,
Y2, C, L, H, A/D, S1, S2
®
6425-101-01
Publicidad
Tabla de contenido
Manuales relacionados para Braeburn 6425
Resumen de contenidos para Braeburn 6425
- Página 1 ® Guía de instalación Touchscreen ® Termostato de pantalla táctil programable 6425 Bomba de calor de hasta 4 etapas de calefacción / 2 etapas de aire acondicionado; Convencional de hasta 3 etapas de calefacción / 2 etapas de aire acondicionado...
-
Página 2: Instalación Y Cableado
Evite la instalación en lugares donde el termostato pueda ser afectado por corrientes de aire, aire estancado, ductos de aire frío o caliente, luz solar, electrodomésticos, tuberías ocultas, chimeneas y paredes exteriores. Instale su nuevo termostato Braeburn en 4 pasos básicos: 1 Instale la sub-base 2 Suministre energía... - Página 3 Suministre la energía Baterías instaladas como se muestra. Terminal de energía a 24V de CA (C) • Para energía a 24 voltios de CA, debe conectar el lado común del transformador a la terminal C de la sub- base del termostato. En instalaciones de doble transformador, la línea común del transformador debe venir del transformador de aire acondicionado.
-
Página 4: Conexión De Los Cables
Conexión de los cables Terminaciones del cableado Terminal Función Descripción Salida Humidificador A / D Salida (A) Control del economizador, (D) Deshumidificador Salida Control del ventilador Entrada Transformador de aire acondicionado a 24 voltios de CA (Sistemas de doble transformador solamente) Entrada Conexión de la energía (Transformador de calefacción a 24 voltios de CA o fuente de energía por milivoltaje) -
Página 5: Sistemas Convencionales
Sistemas convencionales Configuraciones típicas de cableado NOTA: La opción “Tipo de sistema” será configurada en la sección Configuraciones de instalación. Calefacción solamente o milivoltios Transformador doble o sencillo con 3 etapas de calefacción/2 etapas de Configure el tipo de sistema a 11CONV aire acondicionado Rh Conexión de la energía Configure el tipo de sistema a 32CONV... -
Página 6: Sistemas De Bomba De Calor - Configuraciones Típicas De Cableado
Sistemas de bomba de calor Configuraciones típicas de cableado NOTA: La opción “Tipo de sistema” será configurada en la sección Configuraciones de instalación. 3 etapas de calefacción / 2 etapas de aire 1 etapa de calefacción / 1 etapa de aire acondicionado - Sin calefacción auxiliar acondicionado - Incluida calefacción auxiliar Configure el tipo de sistema a 11HP... -
Página 7: Todos Los Tipos De Sistema - Opciones Adicionales De Cableado
[nota 2] Salida de humidificación [nota 3] NOTAS - Opciones adicionales de cableado [1] Estas terminales se pueden usar para conectar un sensor remoto Braeburn de interior o exterior. ® [2] Esta terminal se puede usar para control de:... -
Página 8: Consulta Rápida
3 Consulta rápida INSTRUCCIONES RESET RESET Pantalla del termostato Temperatura ambiente ......Muestra la temperatura ambiente actual Indicador del modo bloqueo ....Indica si el termostato está bloqueado Temperatura predeterminada ....Muestra el valor predeterminado actual de la temperatura Indicador de humedad......Indica cuándo hay una demanda de humedad Indicador del ventilador ....... -
Página 9: Teclas Táctiles (Touchpads) Del Termostato
Regresa al modo normal desde los modos configuración o programación OUTDOOR (Exterior) Muestra la temperatura exterior si se ha instalado un sensor de temperatura exterior Braeburn ® HUMIDITY (Humedad) Muestra o ajusta el nivel actual de humedad CONFIG (Configurar) Ingresa a los modos configuración del usuario y de instalación CLEAN (Limpiar) Ingresa al modo limpieza rápida de la pantalla... -
Página 10: Configuraciones De Instalación
4 Configuraciones de instalación Las configuraciones de instalación se deben establecer adecuadamente para que el termostato funcione cor- rectamente. Las configuraciones de instalación son controladas por menú. La parte de estas configuraciones que no se aplica a su configuración será omitida. Estas configuraciones se enumeran a continuación con sus comentarios. - Página 11 Si está bloqueado, está habilitado el bloqueo completo 1 LOCK de bloqueo Si está bloqueado, está habilitado el bloqueo parcial (la barra rápida aún es funcional) *Cuando un sensor de exterior Braeburn está conectado, el termostato lo reconoce automáticamente. ® Guía de instalación...
- Página 12 Disponible solamente si el cable común a 24 voltios de CA está conectado a la terminal C. Disponible solamente si se seleccionó un perfil programable en la opción 2. Disponible solamente si fue conectado un sensor remoto de interior Braeburn. Disponible solamente si se habilitó la humidificación en la opción 23.
-
Página 13: Explicación Detallada De Las Configuraciones De Instalación
Explicación detallada de las configuraciones de instalación: Perfil – Selecciona un perfil residencial (RES) o comercial (COMM). Si se selecciona un perfil resi- dencial, están disponibles 4 eventos de programación por día. Si se selecciona un perfil comercial, está disponible la programación de 2 eventos y para 7 días. Modo de programación [nota 1] –... - Página 14 (A SENS). NOTA: Esta opción no se aplica a un sensor de exterior Braeburn. Cuando un sensor de exterior está conectado, el termostato lo reconoce automáticamente y no se requiere ninguna configuración adicional.
- Página 15 28 Banda muerta de la conversión automática [nota 11] – Cuando el modo de conmutación automática se habilita en la opción 5 y se selecciona, el sistema conmuta automáticamente entre calefacción y refrigeración cuando la temperatura ambiente cumple los criterios normales para una demanda de calefacción o de refrigeración.
-
Página 16: Prueba Del Sistema
2215 Cornell Avenue • Montgomery, IL 60538 Asistencia técnica: www.braeburnonline.com Llámenos sin costo al: 866-268-5599 (en los EE. UU.) 630-844-1968 (desde fuera de los EE. UU.) 6425-101-01 ©2017 Braeburn Systems LLC • Todos los derechos reservados • Hecho en China. - Página 17 ®...
