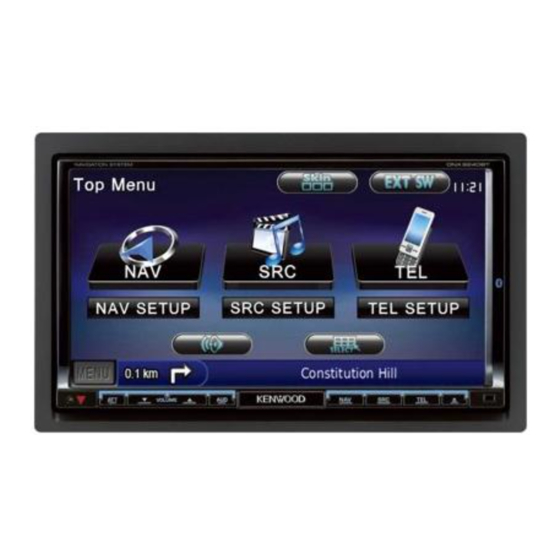

DNX9240BT DDX8024BT DDX8054BT GPS NAVIGATION SYSTEM MONITOR WITH DVD RECEIVER INSTALLATION MANUAL SYSTÈME DE NAVIGATION GPS MONITEUR AVEC RÉCEPTEUR DVD IMANUEL D'INSTALLATION GPS-NAVIGATIONSSYSTEM MONITOR MIT DVD-RECEIVER INSTALLATION-HANDBUCH GPS-NAVIGATIESYSTEEM MONITOR MET DVD-ONTVANGER INSTALLATIEHANDLEIDING SISTEMA DI NAVIGAZIONE GPS MONITOR CON RICEVITORE DVD MANUALE DI INSTALLAZIONE SISTEMA DE NAVEGACIÓN GPS...
Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles. Recepción de señales GPS La primera vez que encienda DNX9240BT, deberá esperar mientras el sistema recibe las señales del ..2 satélite. Este proceso puede durar varios minutos.
Página 3
• Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio. • Conecte correctamente los cables de altavoz a los terminales que corresponden.
Conecte al terminal puesto a masa ya sea al sonar el teléfono o durante la conversación. ⁄ Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Cable de control de alimentación/control de la antena del motor (Azul/Blanco) Conecte al terminal de control de alimentación cuando utilice el amplificador de potencia opcional, o al terminal de control de antena del vehículo.
Página 5
Micrófono Bluetooth (accesorio !) (consulte la página 60) Interruptor de control de voz (accesorio @) (sólo DNX9240BT) (consulte la página 60) Ventilador de refrigeración Antena GPS (accesorio 9) (sólo DNX9240BT) (consulte la página 60) FUSIBLE (15A) Accesorio 1 REVERSE REMO.CONT MUTE ANT. CONT P CONT Español...
2 La patilla A-7 (roja) del conector ISO del vehículo está conectada a la fuente de alimentación constante y la patilla A-4 (amarilla) está conectada al encendido. Cable del encendido Patilla A–7 (Roja) (Rojo) Unidad Vehículo Cable de la batería Patilla A–4 (Amarillo) (Amarillo) DNX9240BT/DDX8024BT/DDX8054BT...
Conexión del sistema iPod (disponible en el comercio) Terminal USB Dispositivo USB (disponible en el comercio) iPod Entrada de audio (iPod/entrada de AV 3 conmutables) Toma mini tipo estéreo sin resistencia (3,5φ) Entrada de vídeo (iPod/entrada de AV 3 conmutables) Toma mini sin resistencia (3,5φ) Accesorio Accesorio...
Salida de audio (Negro) Terminal USB Dispositivo USB (disponible en el comercio) Sistema de navegación (Accesorio opcional) (sólo DDX8024BT/DDX8054BT) Sintonizador TV (Accesorio opcional) Cable de conexión Cable de conexión (Incluido con el sistema de navegación) (Incluido con el sintonizador TV) DNX9240BT/DDX8024BT/DDX8054BT...
Instalación de la placa protectora Para Volkswagen Para Toyota/Scion (sólo DDX8054BT) 1. Coloque el accesorio 8 a la unidad. 1. Corte el accesorio 6 como se muestra en la ilustración. Línea de corte Accesorio 6 Accesorio 8 Para General Motors 2.
Instalación de la antena GPS Instalación del interruptor para (sólo DNX9240BT) hablar (sólo DNX9240BT) y la unidad del micrófono La antena GPS está instalada en el interior del coche. Debería instalarse lo más horizontalmente posible 1. Compruebe la posición de instalación del para permitir una recepción sencilla de las señales del...
Instalación y extracción del monitor/unidad de reproductor Instalación del monitor/unidad de Desinstalación de la unidad reproductor 1. Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en la sección <Extracción del marco duro de goma>. 2. Inserte las dos herramientas de extracción 5 profundamente en las ranuras de cada lado, tal y como se muestra.
