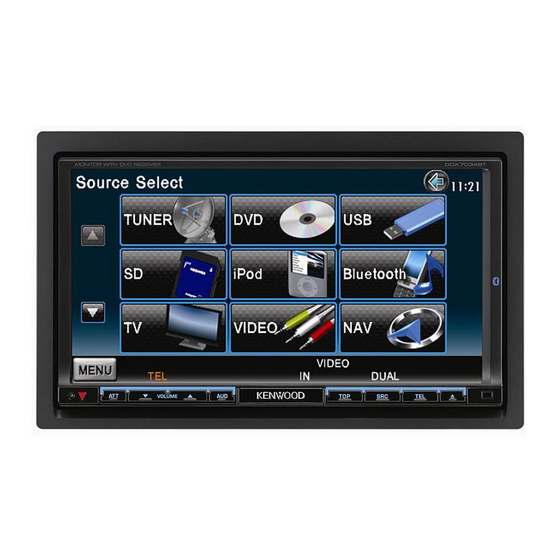

- Página 1 DNX7140 DNX7000EX DDX714 DDX7034BT GPS NAVIGATION SYSTEM MONITOR WITH DVD RECEIVER INSTALLATION MANUAL SYSTÈME DE NAVIGATION GPS MONITEUR AVEC RÉCEPTEUR DVD MANUEL D’INSTALLATION SISTEMA DE NAVEGACIÓN GPS MONITOR CON RECEPTOR DVD MANUAL DE INSTALACIÓN © B54-4714-10/01 (KW/K2W/RW)
-
Página 2: Installation Procedure
(Fig. 2). groups, the model groups are described as shown below...6 Names of models included in each model group are as follows: DNX models (Fig. 1) (Fig. 2) DNX7140, DNX7000EX DDX models ..6 DDX714, DDX7034BT DNX7140/DNX7000EX/DDX714/DDX7034BT... - Página 3 After the Installation • Reception may drop if there are metal objects near the Bluetooth antenna. After the installation, perform the Initial Setup by referring to the instruction manual. ¤ • Mounting and wiring this product requires skills and Bluetooth antenna unit experience.
- Página 4 Mute wire (Brown) Connect to the terminal that is grounded when either the telephone rings or during conversation. ⁄ To connect the Kenwood navigation system, consult your navigation manual. Depending on what antenna you are using, Motor antenna control wire (Blue) connect either to the control terminal of the motor antenna, or to the power terminal for the booster amplifier of the film-type antenna.
- Página 5 Bluetooth Microphone (Accessory #) (see page 8) Cooling fan GPS Antenna (Accessory !) (DNX models only) (see page 8) FUSE ( 15A ) Accessory 1 REVERSE REMO.CONT White/Black To front left speaker White Gray/Black To front right speaker ILLUMI Gray Green/Black MUTE To rear left speaker...
-
Página 6: System Connection
Front Preout • Audio left output (White) • Audio right output (Red) Rear Preout • Audio left output (White) • Audio right output (Red) Subwoofer Preout • Audio left output (White) • Audio right output (Red) To Relay Box DNX7140/DNX7000EX/DDX714/DDX7034BT... - Página 7 To SIRIUS Satellite Radio tuner/ XM Satellite Radio tuner/ HD Radio tuner (Optional Accessory) ⁄ Conversion adapter (optional accessory) may be necessary for connection of optional accessory. Contact your Kenwood dealer for details. Navigation System (Optional Accessory) TV Tuner (Optional Accessory) Connection cable...
-
Página 8: Installing The Microphone Unit
• Painting the GPS antenna with (metallic) paint may cause a drop in performance. Adjust the direction of the microphone to the driver. ⁄ Install the microphone as far as possible from the cell-phone. DNX7140/DNX7000EX/DDX714/DDX7034BT... -
Página 9: Installing The Escutcheon
Installing the Escutcheon For General Motors For Toyota/Scion 1. Cut out accessory 6 to meet the shape of the 1. Cut out accessory 6 as illustrated. opening of the center console. Cutting line 2. Attach accessory 6 to the unit. Cut out to meet the shape of the opening in the vehicle. - Página 10 Make sure that the unit is installed securely in place. If the unit is unstable, it may malfunction (eg, the sound may skip). Installation on Toyota, Nissan or Mitsubishi Car using Brackets Accessory 8 (M5x6mm) or Accessory 9 (M5x7mm) Car Bracket Accessory 8 (M5x6mm) or Accessory 9 (M5x7mm) DNX7140/DNX7000EX/DDX714/DDX7034BT...
-
Página 11: Removing The Unit
Removing Monitor/Player Unit Removing the Hard Rubber Frame Removing the Unit (escutcheon) 1. Remove the hard rubber frame by referring to the removal procedure in the section <Removing the 1. Engage the catch pins on the removal tool 5 and Hard Rubber Frame>. -
Página 12: Procédure D'iNstallation
..6 correctement, le panneau avant se placera compris dans chaque automatiquement sur la position (angle de groupe de modèles sont les configuration initial) représentée sur la Figure 2. suivants : Modèles DNX DNX7140, DNX7000EX Modèles DDX ..6 DDX714, DDX7034BT DNX7140/DNX7000EX/DDX714/DDX7034BT... -
Página 13: Après L'iNstallation
• Lorsque deux enceintes seulement sont connectées au système, connectez les connecteurs soit aux deux bornes de sortie avant, soit aux deux bornes de sortie arrière (ne mélangez pas l’avant et l’arrière). Par exemple, si vous connectez le connecteur + de l’enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur - à... - Página 14 Connectez à une prise qui est à la masse soit quand le téléphone sonne soit pendant une conversation. ⁄ Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. Câble de commande de l'antenne En fonction de l'antenne que vous utilisez, motorisée (Bleu)
- Página 15 Microphone Bluetooth (Accessoire $) (voir page 18) Ventilateur de refroidissement Antenne GPS (Accessoire !) (modèles DNX seulement) (voir page 18) FUSIBLE ( 15A ) Accessoire 1 REVERSE REMO.CONT Blanc/Noir Relié à l'enceinte avant gauche Blanc Gris/Noir Relié à l'enceinte avant ILLUMI droite Gris...
-
Página 16: Connexion Du Système
Pré-sortie avant • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) Pré-sortie arrière • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) Pré-sortie du Subwoofer • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) Vers la boîte-relais DNX7140/DNX7000EX/DDX714/DDX7034BT... -
Página 17: Connexion Des Accessoires En Option
HD Radio (Accessoire en option) ⁄ Un adaptateur de conversion (accessoire optionnel) peut être nécessaire pour la connexion des accessoires optionnels. Contactez votre revendeur Kenwood pour plus de détails. Système de navigation (Accessoire en option) Syntoniseur TV (Accessoire en option) Câble de connexion... -
Página 18: Installation Du Microphone
être affectés par ces types de communication. • Le fait de recouvrir l'antenne GPS d'une couche de peinture (métallisée) peut nuire à sa performance. Ajustez l'orientation du microphone vers le chauffeur. ⁄ Installez le microphone le plus loin possible du téléphone portable. DNX7140/DNX7000EX/DDX714/DDX7034BT... -
Página 19: Installation De L'éCusson
Installation de l'écusson Pour General Motors Pour Toyota/Scion 1. Découpez l'accessoire 6 de façon à ce qu'il 1. Découpez l'accessoire 6 comme illustré. corresponde à la forme de l'ouverture de la console Ligne de découpe centrale. 2. Attachez l'accessoire 6 à l'unité. Découpez de façon à... - Página 20 (par ex., le son pourrait sauter). Installation sur les véhicules Toyota, Nissan ou Mitsubishi avec des supports Accessoire 8 (M5x6mm) ou Accessoire 9 (M5x7mm) Support pour voiture Accessoire 8 (M5x6mm) ou Accessoire 9 (M5x7mm) DNX7140/DNX7000EX/DDX714/DDX7034BT...
- Página 21 Pour enlever l'unité moniteur/lecteur Pour enlever le cadre en caoutchouc Pour enlever l'unité dur (écusson) 1. Enlevez le cadre en caoutchouc dur en suivant la procédure de démontage expliquée dans la partie 1. Engagez les loquets de l'outil de démontage 5 <Pour enlever le cadre en caoutchouc dur>.
-
Página 22: Procedimiento De Instalación
(ángulo de ajuste inicial) mostrada en la (Fig. a continuación...6 Los nombres de modelos incluidos en cada grupo de modelos son los siguientes: Modelos DNX DNX7140, DNX7000EX Modelos DDX ..6 DDX714, DDX7034BT DNX7140/DNX7000EX/DDX714/DDX7034BT... -
Página 23: Después De La Instalación
• Cuando solamente se conectan dos altavoces al sistema, los conectores se deben conectar ya sea a los terminales de salida delanteros o a los terminales de salida traseros (nunca mezcle los delanteros y los traseros). Por ejemplo, si realiza la conexión del conector + del altavoz izquierdo a un terminal de salida delantero, no conecte el conector - a un terminal de salida trasero. -
Página 24: Conexión
⁄ Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Dependiendo de la antena que está utilizando, Cable de control de la antena del motor (Azul) conecte al terminal de control de la antena motriz, o al terminal de alimentación del amplificador de refuerzo de la antena tipo pelicular. - Página 25 Micrófono Bluetooth (Accesorio #) (consulte la página 28) Ventilador de refrigeración Antena GPS (accesorio !) (sólo modelos DNX) (consulte la página 28) FUSIBLE (15A) Accesorio 1 REVERSE REMO.CONT Blanco/Negro Al altavoz delantero izquierdo Blanco Gris/Negro Al altavoz delantero ILLUMI derecho Gris Verde/Negro MUTE...
-
Página 26: Conexión Del Sistema
• Salida derecha de audio (Roja) Salida previa trasera • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja) Salida previa del subwoofer • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja) A la caja de relés DNX7140/DNX7000EX/DDX714/DDX7034BT... -
Página 27: Conexión De Accesorios Opcionales
⁄ Podría ser necesario un adaptador de conversión (accesorio opcional) para la conexión del accesorio opcional. Para más detalles póngase en contacto con su distribuidor Kenwood. Sistema de navegación (Accesorio opcional) Sintonizador de TV (Accesorio opcional) Cable de conexión Cable de conexión (Incluido con el sistema de navegación) -
Página 28: Instalación De La Antena Gps (Sólo Para Modelos Ddx)
GPS puede verse interferida por estos dispositivos de comunicación. Ajuste la dirección del micrófono hacia el conductor. • Pintar la antena GPS con pintura (metálica) puede provocar ⁄ Instale el micrófono lo más lejos que una reducción de su rendimiento. pueda del teléfono móvil. DNX7140/DNX7000EX/DDX714/DDX7034BT... -
Página 29: Instalación De La Placa Protectora
Instalación de la placa protectora Para General Motors Para Toyota/Scion 1. Corte el accesorio 6 para realizar la forma de la 1. Corte el accesorio 6 como se muestra en la apertura de la consola central. ilustración. 2. Coloque el accesorio 6 a la unidad. Línea de corte Corte para realizar la forma de la apertura en el vehículo. -
Página 30: Instalación Para El Monitor/Unidad De Reproductor
(por ejemplo, el sonido puede interrumpirse). Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes Accesorio 8 (M5x6 mm) o accesorio 9 (M5x7 mm) Soporte del vehículo Accesorio 8 (M5x6 mm) o accesorio 9 (M5x7 mm) DNX7140/DNX7000EX/DDX714/DDX7034BT... -
Página 31: Extracción Del Monitor/Unidad De Reproductor
Extracción del monitor/unidad de reproductor Extracción del marco de goma dura Desinstalación de la unidad (placa protectora) 1. Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en la sección 1. Conecte los pasadores de la herramienta de <Extracción del marco duro de goma>.
