MANUAL DE OPERACIÓN DEL PANEL
DE CONTROL
ENFRIADOR DE TORNILLO REFRIGERADO CON AGUA

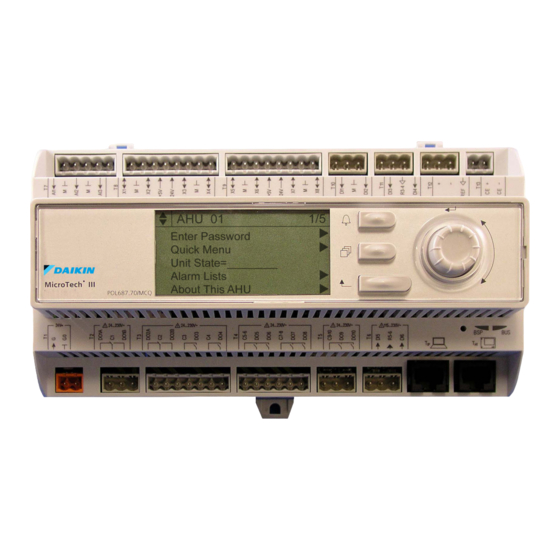

CONTROLADOR MICROTECH III
D–EOMWC00A07-16ES

Publicidad

Tabla de contenido
loading

Manuales relacionados para Daikin MICROTECH III

Resumen de contenidos para Daikin MICROTECH III

  • Página 1 MANUAL DE OPERACIÓN DEL PANEL DE CONTROL ENFRIADOR DE TORNILLO REFRIGERADO CON AGUA CONTROLADOR MICROTECH III D–EOMWC00A07-16ES...

  • Página 2: Tabla De Contenido

    - 2 - Contenidos INTRODUCCIÓN .......... 2 USO DEL CONTROLADOR ...... 49 LÍMITES OPERATIVOS DEL ..........50 AVEGACIÓN CONTROLADOR: ......... 3 INTERFAZ DE USUARIO REMOTO FUNCIONES DEL CONTROLADOR ..3 OPCIONAL ........... 57 DESCRIPCIÓN GENERAL ......5 ENCENDIDO Y APAGADO ....... 59 ....

  • Página 4: Introducción

    Introducción Este manual incluye información sobre la configuración, el funcionamiento, la localización de fallas y el mantenimiento de los enfriadores refrigerados con agua DAIKIN con 1, 2 y 3 circuitos mediante el controlador Microtech III. NFORMACIÓN PARA LA DENTIFICACIÓN DE...

  • Página 5: Límites Operativos Del Controlador

    - 3 - Límites operativos del controlador: Funcionamiento (IEC 721-3-3):  Temperatura -40...+70 °C  Restricción LCD -20… +60 °C  Bus de proceso de restricción -25….+70 °C  Humedad < 90 % r.h (sin evaporación)  Presión del aire mín. 700 hPa, correspondiente a máx. 3.000 m sobre el nivel del mar Transporte (IEC 721-3-2): ...
  • Página 6 - 4 - Transductores de presión para una lectura directa de las presiones del sistema. Control preventivo de condiciones de presión baja del evaporador y de temperatura y presión alta de descarga para tomar acciones correctivas antes de que ocurra una falla. D–EOMWC00A07-16ES...

  • Página 7: Descripción General

    Además de proporcionar los controles normales de operación, el sistema de control MicroTech III realiza acciones correctivas si el enfriador opera por fuera de las condiciones normales. Si se desarrolla una condición de falla, el controlador apaga un compresor, o la unidad entera, y activa una alarma.
  • Página 8 - 6 - Figura 2: Mandos de control Interruptor on/off unidad Interruptor on/off compresor nº 2 Interruptor on/off compresor nº 1 Interruptor on/off unidad Interruptor bomba calor Interruptor on/off compresor nº 1 D–EOMWC00A07-16ES...

  • Página 9: Descripción Del Controlador Estructura De Hardware

    Descripción del controlador Estructura de hardware El sistema de control MicroTech III para enfriadores de tornillo refrigerados con agua incluye un controlador principal con una cantidad de módulos de E/S de extensión anexados, dependiendo del tamaño y la configuración del enfriador.

  • Página 10: Arquitectura Del Sistema ....................... 8 Diagrama Del Cableado Local

    - 8 - Arquitectura del sistema La arquitectura general de los controles utiliza lo siguiente:  Un controlador principal Microtech III  Módulos E/S de extensión de acuerdo a la configuración de la unidad  Interfaz BAS opcional según selección...

  • Página 11: Detalles De La Red De Control

    - 9 - Detalles de la red de control El bus periférico se utiliza para conectar extensiones de E/S al controlador principal. Controlador/ Número de parte de Direcci Módulo de Siemens ón extensión Unidad POL687.70/MCQ Se usa en todas las Comp.

  • Página 12: Secuencia De Operación

    - 10 - Secuencia de operación Figura 5: Secuencia de operación de la unidad (consulte la Figura 9 para ver la secuencia de operación del circuito) D–EOMWC00A07-16ES...
  • Página 13 - 11 - * Los puntos resaltados corresponden solo a unidades con 2 o 3 circuitos D–EOMWC00A07-16ES...
  • Página 14 - 12 - Figura 6: Secuencia de operación del circuito D–EOMWC00A07-16ES...

  • Página 15: Operación Del Controlador

    - 13 - Operación del controlador Entradas/Salidas de MicroTech III El enfriador puede equiparse con entre uno y tres compresores. Entradas análogas Descripción Fuente de la señal Rango esperado Temp. del agua entrante al Termistor con coefic. de temp. -50°C – 120°C evaporador negativo (10K@25°C)

  • Página 16: Circuito 1 A 3 E/S Exv

    - 14 - Compresor 1 a 3 E/S de extensión Entradas análogas Descripción Fuente de la señal Rango esperado Termistor con coefic. de temp. -50°C – 120°C Temperatura de descarga negativo (10K@25°C) Presión del evaporador Radiométrico (0,5-4,5 V CC) De 0 a 5 V CC Presión del aceite Radiométrico (0,5-4,5 V CC) De 0 a 5 V CC...

  • Página 17: Circuito 3 Del Módulo De Vent . E/Sde Extensión

    - 15 - Interruptor de flujo del No hay flujo Flujo evaporador (circuito) Salidas digitales Descripción Salida apagada Salida encendida Válvula solenoide de Válvula solenoide de línea de Válvula solenoide de línea de línea de líquido líquido líquido apagada encendida Salida del motor de pasos Descripción Bobina 1 del repetidor EXV...

  • Página 18: Puntos De Ajuste

    - 16 - Puntos de ajuste Los siguientes parámetros permanecen durante el apagado del equipo, vienen configurados de fábrica como valor predeterminado y pueden ajustarse a cualquier valor incluido en la columna de rango. El acceso a escritura y lectura de estos puntos de ajuste está determinado por la especificación estándar HMI (interfaz hombre-máquina) a nivel mundial.
  • Página 19 - 17 - Descripción Predeterminado Rango Unidad Pie/Lb Aumento prop. PID de válvula Vfd/ 10,0 De 0 a 50 Byp (kp) Tiempo deriv. PID de válvula Vfd/ 1,0 s De 0 a 180s Byp (Td) Tiempo deriv. PID de válvula Vfd/ 600,0 s De 0 a 600s Byp (Td)

  • Página 20: Rangos Autoajustados

    - 18 - Desplazamiento de temp. de descarga 0°F 0℃ De -5,0 a 5,0 grad. Punto de ajuste vent. 1 95 °F 35°C De 69,8 a 140 °F / de 21 a 60 °C Punto de ajuste vent. 2 98,6 °F 37℃...

  • Página 21: Funciones De La Unidad

    - 19 - Funciones de la unidad Cálculos Pendiente de LWT La pendiente de LWT representa el cambio de LWT en un marco de tiempo de un minuto con al menos cinco muestras por minuto para el evaporador y el condensador. Índice de descenso El valor de la pendiente calculado anteriormente será...

  • Página 22: Configuración De Glicol

    - 20 - El punto de ajuste de Modos disponibles solo debe modificarse cuando el interruptor de la unidad está apagado. Esto se hace para evitar el cambio inadvertido de modos de operación mientras el enfriador está en funcionamiento. El modo de la unidad se establece de acuerdo a la siguiente tabla. NOTA: Una x indica que el valor es ignorado.

  • Página 23: Estado De La Unidad

    - 21 - La unidad se encuentra en estado Bombeo hasta que todos los compresores en funcionamiento terminan de bombear si se cumple alguna de las siguientes condiciones:  La unidad está desactivada a través de la configuración y/o las entradas de la sección 0.

  • Página 24: Control De La Bomba Del Evaporador

    - 22 - Control de la bomba del evaporador Existen tres estados de control de bomba del evaporador para controlar las bombas del evaporador:  Apagado: ninguna bomba encendida.  Arranque: bomba encendida, circuito de agua está en etapa de recirculación. ...

  • Página 25: Ontrol De La Bomba Del Condensador

    - 23 - Control de la bomba del condensador Hay tres estados de control de la bomba del condensador para controlar la bomba del condensador:  Apagado  Arranque: bomba encendida, circuito de agua está en etapa de recirculación  En funcionamiento: bomba encendida, circuito de agua finalizó...
  • Página 26 - 24 - Towers Output Salida de torres Tower 4 Torre 4 Tower 3 Torre 3 Tower 2 Torre 2 Tower 1 Torre 1 T Cond (In/Out) Tº Cond. (entrada/salida) Los estados de control del ventilador de torre nº (1..4) son: ...

  • Página 27: Objetivo De Lwt

    - 25 - Analog output max value (10 V) Valor máx. de salida analógica (10 V) Analog output min value (0 V) Valor mín. de salida analógica (0 V) Cond In Out Temp Set Point Punto de ajuste temperatura entrada/salida cond.

  • Página 28: Tipo De Reinicio: Ninguno

    - 26 - Punto de ajuste de hielo Apagado HIELO c/ glicol Encendi Local Apagado CALOR Punto de ajuste calor 1 Encendi Local Encendido CALOR Punto de ajuste calor 2 Punto de ajuste calor CALOR CALOR Reinicio de temperatura del agua saliente (LWT) El objetivo LWT base puede reiniciarse si la unidad está...

  • Página 29: Control De Capacidad De La Unidad

    - 27 - Control de capacidad de la unidad Esta sección describe el procedimiento de control de capacidad de la unidad. Fase de compresor en modo Frío El primer compresor de la unidad arranca cuando la LWT del evaporador es mayor al objetivo sumado al punto de ajuste Delta T de arranque.

  • Página 30: Fase De Compresor En Modo Hielo

    - 28 - Carga liviana de fase baja en modo calor Cuando hay varios compresores en funcionamiento, uno de ellos se apaga si todos los compresores funcionando presentan una capacidad menor al punto de ajuste de Carga de fase baja y la LWT de condensador es superior al objetivo menos el punto de ajuste Delta T de fase alta.

  • Página 31: Secuencia De Carga/Descarga

    - 29 - Los compresores se cargan siguiendo un esquema fijo de pasos. El índice de capacidad se determina según el tiempo entre los cambios de capacidad. Cuanto más lejos está del objetivo, más rápido se cargan y descargan los compresores. La lógica se proyecta hacia adelante para evitar sobrecargas, y que éstas no ocasionen el apagado de la unidad debido a que la LWT del evaporador desciende por debajo del objetivo menos el punto de ajuste Delta T de apagado mientras hay aún carga en el...
  • Página 32 - 30 -  Para unidades de 4 circuitos, la banda muerta es 4%. Carga liviana La carga liviana es una función configurable que se utiliza para incrementar la capacidad de la unidad a lo largo de un período de tiempo determinado. Los puntos de ajuste que controlan esta función son: ...
  • Página 33 - 31 - Se utiliza una banda muerta debajo del punto de ajuste de límite para aumentar la estabilidad de la función. Si la capacidad real se encuentra dentro de la banda, se impide la carga de la unidad. D–EOMWC00A07-16ES...

  • Página 34: Funciones De Circuito

    - 32 - Funciones de circuito Cálculos Temperatura saturada del refrigerante La temperatura saturada del refrigerante se calcula a partir de las lecturas del sensor de presión de cada circuito. Una función suministra el valor convertido de temperatura para coincidir con los datos publicados de valores para R134a - dentro de los 0,1 C para entradas de presión de 0 kPa a 2070 kPa, - dentro de los 0,2 C para entradas de presión de -80 kPa a 0 kPa.

  • Página 35: Lógica Del Control De Circuitos

    - 33 - Lógica del control de circuitos Disponibilidad de circuitos Un circuito está disponible para arrancar si se cumplen las siguientes condiciones:  El interruptor del circuito está cerrado  No hay alarmas de circuitos activadas  El punto de ajuste Modo de circuito está activado ...

  • Página 36: Apagado Rápido

    - 34 - Apagado rápido Un apagado rápido requiere que el compresor se detenga y el circuito pase al estado Apagado inmediatamente. El circuito realizará un apagado rápido si se cumple alguna de las siguientes condiciones en cualquier momento:  El estado de la unidad es Apagado ...

  • Página 37: Control De Capacidad Del Compresor

    - 35 - Control de capacidad del compresor Luego de arrancar, el compresor se descarga hasta su capacidad física mínima y no se realiza ningún intento por aumentar la capacidad del compresor hasta que el diferencial entre la presión del evaporador y la presión del aceite alcance un valor mínimo. Una vez alcanzado el diferencial de presión mínimo, la capacidad del compresor se controla en un 25%.
  • Página 38 - 36 - Solenoides de control de la corredera (compresores simétricos) Esta sección corresponde a los siguientes modelos de compresores (asimétricos): Modelo Nombre placa F4221 HSA205 F4222 HSA220 F4223 HSA235 F4224 HSA243 F3216 HSA167 F3218 HSA179 F3220 HSA197 F3221 HSA203 F3118 HSA3118 F3120...

  • Página 39: Control De Condensación De Presión

    - 37 - Control de condensación de presión Si el punto de ajuste del valor de control de condensación está ajustado en la opción de presión, el control 1..4 de los pasos de ventilador está activado para cada circuito activado. Según el punto de ajuste de los pasos de ventilador y los valores predeterminados diferenciales enumerados en la tabla de puntos de ajuste del circuito, el siguiente gráfico resume las condiciones de activación y desactivación para los pasos del ventilador.

  • Página 40: Control De La Exv

    - 38 - Analog output max value Valor máx. salida analógico Analog ourput min value Valor mín. salida analógico Cond Sat Temp Setpoint Punto de ajuste temp. sat. cond. Cond T Sat Tº sat. cond. Regulation Band = 100 KP Banda de regulación = 100 KP KP = PID Proportioanl Gain Aumento proporcional KP = PID...

  • Página 41: Inyección De Líquido

    - 39 - apenas el sobrecalentamiento de succión desciende por debajo de un valor igual al punto de ajuste de sobrecalentamiento de succión. Operación normal La operación normal de la EXV se utiliza cuando el circuito ha finalizado la operación de arranque de la EXV y no se encuentra en situación de transición de la corredera.

  • Página 42: Alarmas Y Eventos

    - 40 - Alarmas y eventos Existen situaciones que pueden requerir alguna acción del enfriador o que deben registrarse para referencias futuras. Una condición que requiere el apagado y/o bloqueo es una alarma. Las alarmas pueden ocasionar una apagado normal (con bombeado) o un apagado rápido.

  • Página 43: Pérdida De Flujo Del Evaporador

    - 41 - Pérdida de flujo del evaporador Descripción de la alarma (como aparece en la pantalla): UnitOffEvapWaterFlow Activador: 1: Estado de la bomba del evaporador = En funcionamiento, y la Entrada digital de flujo del evaporador = Sin flujo por un tiempo > Punto de ajuste de prueba de flujo, y al menos un compresor en funcionamiento 2: Estado de la bomba del evaporador = Arranque por un tiempo mayor al punto de ajuste Tiempo máximo de recirculación, y todas las bombas han sido probadas...

  • Página 44: Eventos De La Unidad

    - 42 - Reinicio: Esta alarma puede reiniciarse manualmente mediante el teclado, pero solo si el sensor está nuevamente dentro del rango. Alarma externa Descripción de la alarma (como aparece en la pantalla): UnitOffExternalAlarm Activador: La entrada de alarma/evento externa está abierta durante al menos 5 segundos y la entrada de falla externa está...

  • Página 45: Presión Baja Del Evaporador

    - 43 - Presión baja del evaporador Descripción de la alarma (como aparece en la pantalla): Co#.LowEvPr Activador: [Disparador Freezestat y Estado del circuito = En funcionamiento] o Presión del evaporador < -10 psi La lógica Freezestat permite que el circuito funcione durante períodos variados de tiempo a presiones bajas.

  • Página 46: Interruptor Mecánico De Presión Alta

    - 44 - Reinicio: La alarma puede reiniciarse manualmente mediante el teclado del controlador de la unidad. Interruptor mecánico de presión alta Descripción de la alarma (como aparece en la pantalla): C# Cmp1 OffMechPressHi Activador: La entrada del interruptor mecánico de presión alta es baja y la alarma de parada de emergencia no está...

  • Página 47: No Hay Cambio De Presión Tras El Arranque

    - 45 - Activador: El valor de entrada para la temperatura del motor es de 4500 ohmios o más. Acción tomada: Detención rápida del circuito Reinicio: Esta alarma puede reiniciarse manualmente mediante el teclado del controlador de la unidad una vez que el valor de la temperatura del motor haya sido de 200 ohmios o menos durante al menos 5 minutos.

  • Página 48: Falla N De Comunicación De Eexv

    - 46 - Falla N de comunicación de EEXV Descripción de la alarma (como aparece en la pantalla): C# OffEXVCrtlrComFail Activador: La comunicación con el módulo de extensión de E/S ha fallado. La sección 3.1 indica el tipo de módulo esperado y la dirección para cada módulo. Se activa la alarma en el circuito #3 si el punto de ajuste Cantidad de circuitos >...

  • Página 49: Falla De Sensor De Temperatura Del Motor

    - 47 - Acción tomada: Apagado normal del circuito Reinicio: Esta alarma puede reiniciarse manualmente mediante el teclado, pero solo si el sensor está nuevamente dentro del rango. Falla de sensor de temperatura del motor Descripción de la alarma (como aparece en la pantalla): C# Cmp1 OffMtrTempSen Activador: Sensor en corto o abierto Acción tomada: Detención rápida del circuito...

  • Página 50: Presión Alta Del Condensador - Descarga

    - 48 - Presión alta del condensador - Descarga Descripción del evento (como aparece en la pantalla): C# UnloadCondPress Activador: Mientras el compresor está en funcionamiento y el modo de la unidad es Frío, si la temperatura saturada del condensador >= valor de descarga del condensador saturado alto, se activa el evento.

  • Página 51: Uso Del Controlador

    - 49 - Uso del controlador Operación del controlador de la unidad Figura 7: Controlador de la unidad Botón Alarm Botón Menu Rueda de navegación Botón Back Pantalla El teclado/pantalla incluye una pantalla de 5 líneas por 22 caracteres, tres botones (teclas) y una rueda de navegación del tipo "presione y gire".

  • Página 52: Navegación

    - 50 - Cuando la línea contiene un valor modificable y el cursor se encuentra en esa línea, toda la línea aparece resaltada. Una línea en un menú también puede ser un enlace a otros menús. Este tipo de líneas suelen llamarse líneas de salto, lo que significa que al presionar la rueda de navegación ...

  • Página 53: Modo De Navegación

    - 51 - Página de ingreso de contraseña Figura 10: Introducir contraseña Introducir **** Si ingresa una contraseña inválida, es como si no hubiese ingresado ninguna contraseña. Una vez que haya ingresado una contraseña válida, el controlador le permite al usuario realizar cambios y obtener accesos sin tener que ingresar una contraseña hasta que la contraseña expire o ingrese una contraseña diferente.
  • Página 54 - 52 - una flecha a la derecha del cuadro, lo que indica que es necesario un salto para acceder al próximo nivel. Presione la rueda para ejecutar el salto. Usted llegará al enlace Status/ Settings (estado/configuración). Hay una flecha que indica que esta línea es un enlace a otro menú.

  • Página 55: Página De Inicio

    - 53 - Figura 11: Página de inicio, parámetros y enlaces del menú principal Página de inicio Ver/configurar unidadVer/configurar unidad  Estado/Configuración  Ingresar contraseña Configurar  Continuar sin contraseña Temperaturas  Fecha/hora/programación  Conservación de la energía Configuración LON Menú...
  • Página 56 - 54 - Figura 12: Navegación, parte A Ver/configurar unidad  Estado/Configuración Estado/configuración (Ver/config. unidad)  Estado de la unidad Configurar  Temperaturas Enfriador activado  Fuente de control Condensador  Fecha/hora/programación Próximo circuito encendido  Conservación de la Punto de ajuste activación de ...
  • Página 57 - 55 - Figura 2: Navegación, parte B Ver/configurar unidad  Estado/Configuración Conservación de corriente (ver/ajustar  unidad) Configurar Capacidad de la unidad *  Temperaturas Corriente de unidad  Condensador Activar límite de demanda  Fecha/hora/programación Valor límite de demanda ...
  • Página 58 - 56 - Figura 3: Navegación, parte C Ver/configurar unidad  Estado/Configuración Configuración AWM  (Ver/config. unidad) Configurar Aplicar cambios  Temperaturas DHCP  Condensador Dirección IP actual  Fecha/hora/programación Máscara actual  Conservación de la energía Puerta de enlace actual ...

  • Página 59: Interfaz De Usuario Remoto Opcional

    - 57 - Interfaz de usuario remoto opcional La interfaz de usuario remoto opcional es un panel de control remoto que imita la operación del controlador ubicado en la unidad. Pueden conectarse hasta ocho unidades AWS y seleccionarse en la pantalla.
  • Página 60 - 58 - D–EOMWC00A07-16ES...

  • Página 61: Encendido Y Apagado

    Si los Q1 y Q2 están en la posición automática y se satisface la carga, la unidad bombea por única vez y permanece apagada hasta que el control MicroTech III detecta la necesidad de enfriamiento y enciende la unidad.

  • Página 62: Encendido Luego De Un Apagado Temporal

    - 60 - PRECAUCIÓN Si se apaga toda alimentación a la unidad, los calentadores del compresor se vuelven inoperativos. Una vez que se reanuda la alimentación, los calentadores del compresor y del separador de aceite deben energizarse al menos durante 12 horas antes de intentar arrancar la unidad.
  • Página 63 - 61 - 4. Controle que todas las conexiones de brida del compresor estén ajustadas para evitar pérdidas de refrigerante. Siempre reemplace las tapas selladoras de válvula. 5. Asegúrese de que el interruptor de sistema Q0 esté en la posición “Stop” y que los interruptores de bombeado Q1 y Q2 estén en “Pumpdown and Stop (bombeado y detención)”.

  • Página 64: Diagrama Del Cableado Local

    - 62 - Diagrama del cableado local El diagrama del cableado local se genera para cada unidad y forma parte de la documentación incluida con la misma. Consulte este documento para obtener una explicación detallada de los cableados locales para este enfriador. D–EOMWC00A07-16ES...

  • Página 65: Diagnóstico Básico Del Sistema De Control

    - 63 - Diagnóstico básico del sistema de control El controlador MicroTech III, los módulos de extensión y los módulos de comunicación están equipados con dos LED de estado (BSP y BUS) que indican el estado de operación de los dispositivos. El significado de ambos LED de estado se detalla a continuación.
  • Página 66 - 64 - MSTP de Bacnet: LED BUS Modo Verde continuo Listo para la comunicación. Se ha iniciado el servidor BACnet. No indica una comunicación activa Amarillo continuo Encendido/arranque Rojo continuo Servidor BACnet colapsado. Reinicio automático después de 3 segundos. IP de Bacnet: LED BUS Modo...

  • Página 67: Mantenimiento Del Controlador

    - 65 - Mantenimiento del controlador El controlador requiere el mantenimiento de la batería que viene instalada. Es necesario sustituir la batería cada dos años. El modelo de la batería es: BR2032 y lo fabrican muchos proveedores diferentes. Para sustituir la batería, quite la cubierta de plástico de la pantalla del controlador utilizando un destornillador, tal como se muestra en la siguiente imagen: Tenga cuidado de no dañar la cubierta de plástico.

  • Página 68: Apéndice

    Cualquier entrada externa puede limitar la capacidad del compresor por debajo de su valor mínimo. El BSP representa el sistema operativo del controlador MicroTech III. Temperatura meta saturada del condensador La temperatura meta saturada del condensador se calcula mediante la siguiente ecuación:...
  • Página 69 - 67 - Condensador saturado alto: valor de detención Valor de detención de condensador alto = Valor saturado máximo del condensador – 2,7 °C (5 °F) Esta función evita que el compresor se cargue cuando la presión se aproxima a 2,7 °C (5 °F) grados de la presión máxima de descarga.
  • Página 70 - 68 - Temperatura saturada del refrigerante La temperatura saturada del refrigerante se calcula a partir de las lecturas del sensor de presión de cada circuito. La presión se ajusta a una curva de temp./presión R-134ª para determinar la temperatura saturada. Carga liviana La carga liviana es una función configurable que se utiliza para aumentar la capacidad de la unidad a lo largo de un período de tiempo determinado;...

  • Página 71: Aestro / Esclavo

    Maestro/esclavo En esta sección se describe la lógica de control maestro/esclavo (MS) y todos los escenarios en los que se puede aplicar esta función. El control MS consiste en el manejo común de más enfriadores interconectados entre ellos a través de la comunicación serial Konnex, en la cual un enfriador definido como maestro tiene el control de todos los demás enfriadores, definidos como esclavos.

  • Página 72: Conexión Eléctrica

    - 70 - manejar bombas de respaldo. En este caso, es aconsejable conectar la activación de la bomba de agua del evaporador proporcionada por el enfriador a la válvula y, en consecuencia la retroalimentación de la apertura total de la válvula a la activación de la bomba. De esta forma, se evitan todos los problemas de sobrepresión a causa de arranques simultáneos de la bomba y la válvula.
  • Página 73 - 71 - ESCLAVO 2 MAESTRO ESCLAVO 1 ESCLAVO 3 CE- CE+ CE- CE+ CE- CE+ CE- CE+ Sensor de temperatura del agua de salida común El sensor de temperatura del agua de salida común se debe conectar al enfriador maestro a través del bloque de terminales del cliente (sensor de temperatura maestro/esclavo).

  • Página 74: Operación De La Función Maestro/Esclavo

    - 72 - 3. Bomba doble del enfriador En el tipo de planta de bomba doble del enfriador, cada bomba se debe conectar al enfriador relacionado. El contacto de activación está disponible en el bloque de terminales del cliente arranque de la bomba del evaporador 1/arranque de la bomba del evaporador 2). Consultar la tabla para ver la numeración de los terminales.
  • Página 75 - 73 - Activar sistema El arranque y la parada de todo el sistema se puede realizar aplicando los comandos de activación normales (interruptor local/remoto, comando de la HMI, activar mediante Modbus/BACNet/Lon) para la unidad maestra. Sin embargo, todas las demás unidades esclavas mantiene su activación local. Cuando un esclavo no se activa localmente, el maestro considera que la unidad no está...

  • Página 76: Enfriador De Respaldo

    - 74 - Opciones de la función maestro/esclavo Prioridad de enfriador El arranque y la parada de cada enfriador se manejan a través del maestro con base en las condiciones informadas en la tabla de abajo. Condiciones Siguiente enfriador en arrancar Siguiente enfriador en parar Prioridad más alta Prioridad más baja...

  • Página 77: Paso 5: Restablecer

    - 75 - Paso 3: Intervalo para rotación del enfriador de respaldo. Definir el intervalo para la rotación del enfriador de respaldo solo tiene sentido si el parámetro Standby Chiller (enfriador de respaldo) se configura como Auto (automático). Punto de ajuste/Submenú Predeterminado Rango Descripción...
  • Página 78 - 76 - The present publication is drawn up by of information only and does not constitute an offer binding upon Daikin Applied Europe S.p.A.. Daikin Applied Europe S.p.A. has compiled the content of this publication to the best of its knowledge. No express or implied warranty is given for the completeness, accuracy, reliability or fitness for particular purpose of its content, and the products and services presented therein.
