Altronix ALTV2416 Serie Guia De Instalacion página 7

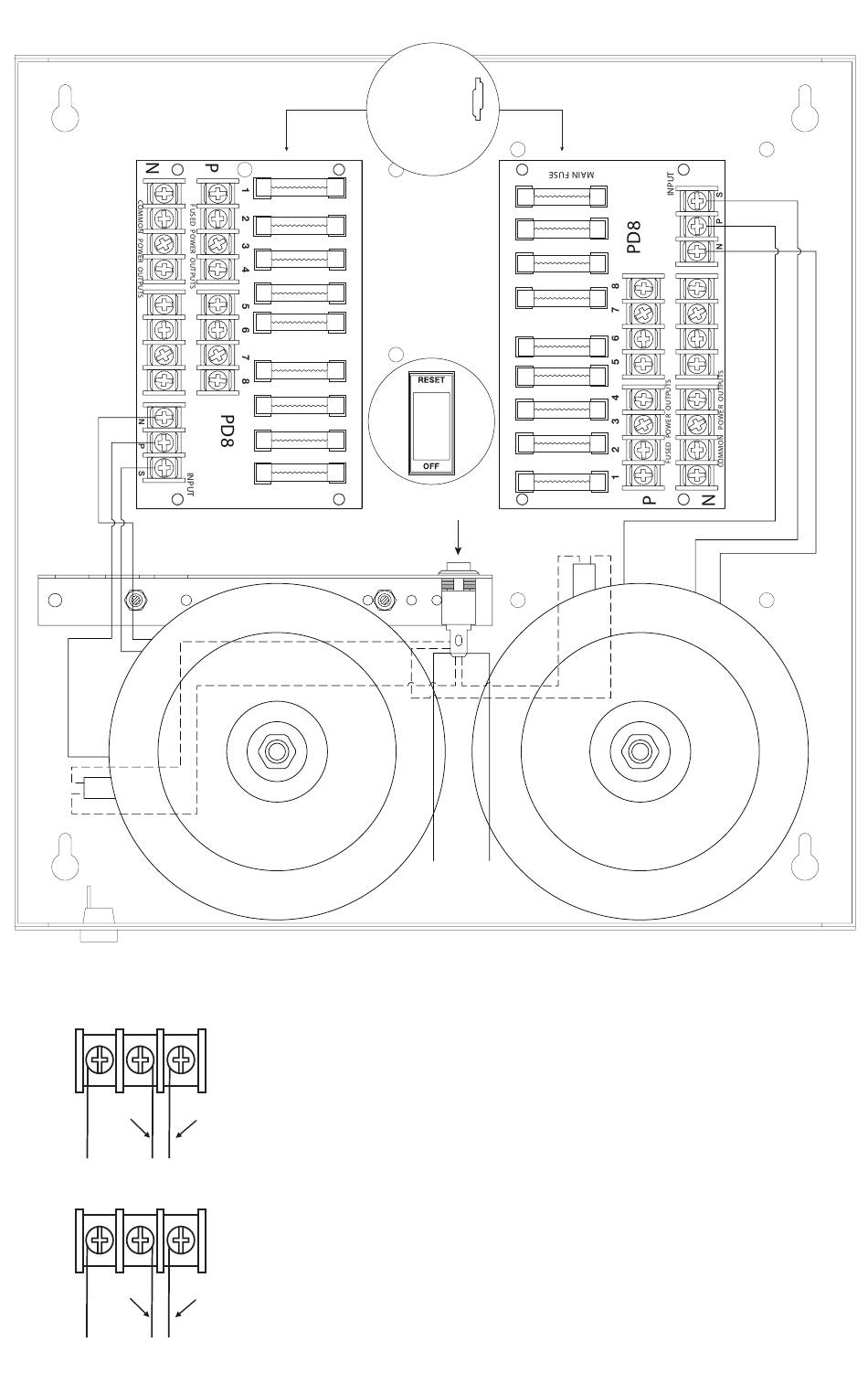

Fig. 4 - ALTV2416600 y ALTV2416600CB
Configuración de
selección de voltaje
N P
Salida
24VAC
(Amarillo)
N P
Salida
2 8 VAC
( Negro )
ALTV2416 Series
MAIN FUSE
S
( Negro )
S
( Amarillo )
PTC utilizados
en
ALTV2416600CB
Interruptor de
encendido de
iluminación
Entrada 115VAC,
50 / 60Hz
- 7 -
