B-2
CONTROLES Y PROGRAMACIONES
Todos los controles y ajustes del operador se encuentran localizados al frente de la SQUARE WAVE™ TIG 175.
Consulte la Figura B.1 y las explicaciones correspondientes.
1. INTERRUPTOR DE ENCENDIDO - Enciende o apaga
la soldadora. Cuando está en "encendido",
empieza a funcionar el ventilador de enfriamiento.
2. INTERRUPTOR TIG/ELECTRODO REVESTIDO -
Selecciona el modo de salida, ya sea TIG (GTAW) o
Electrodo Revestido (SMAW). Consulte Soldadura
en Modo TIG y Soldadura en Modo de Electrodo
Revestido después en este capítulo para obtener
información de cómo funciona la máquina en cada
uno de estos modos.
3. INTERRUPTOR DE POLARIDAD – Le permite
seleccionar entre la soldadura de polaridad CA
CD –
ó CD+
electrodo es positivo y la pinza de trabajo negativa.
Utilice DC + para la mayoría de la soldadura con
electrodo revestido. En CD -, el electrodo es nega-
tivo y la pinza de trabajo positiva. Utilice CD – para
la soldadura TIG de acero inoxidable y acero suave.
Se recomienda la polaridad de CA para la soldadu-
ra TIG de aluminio.
OPERACIÓN

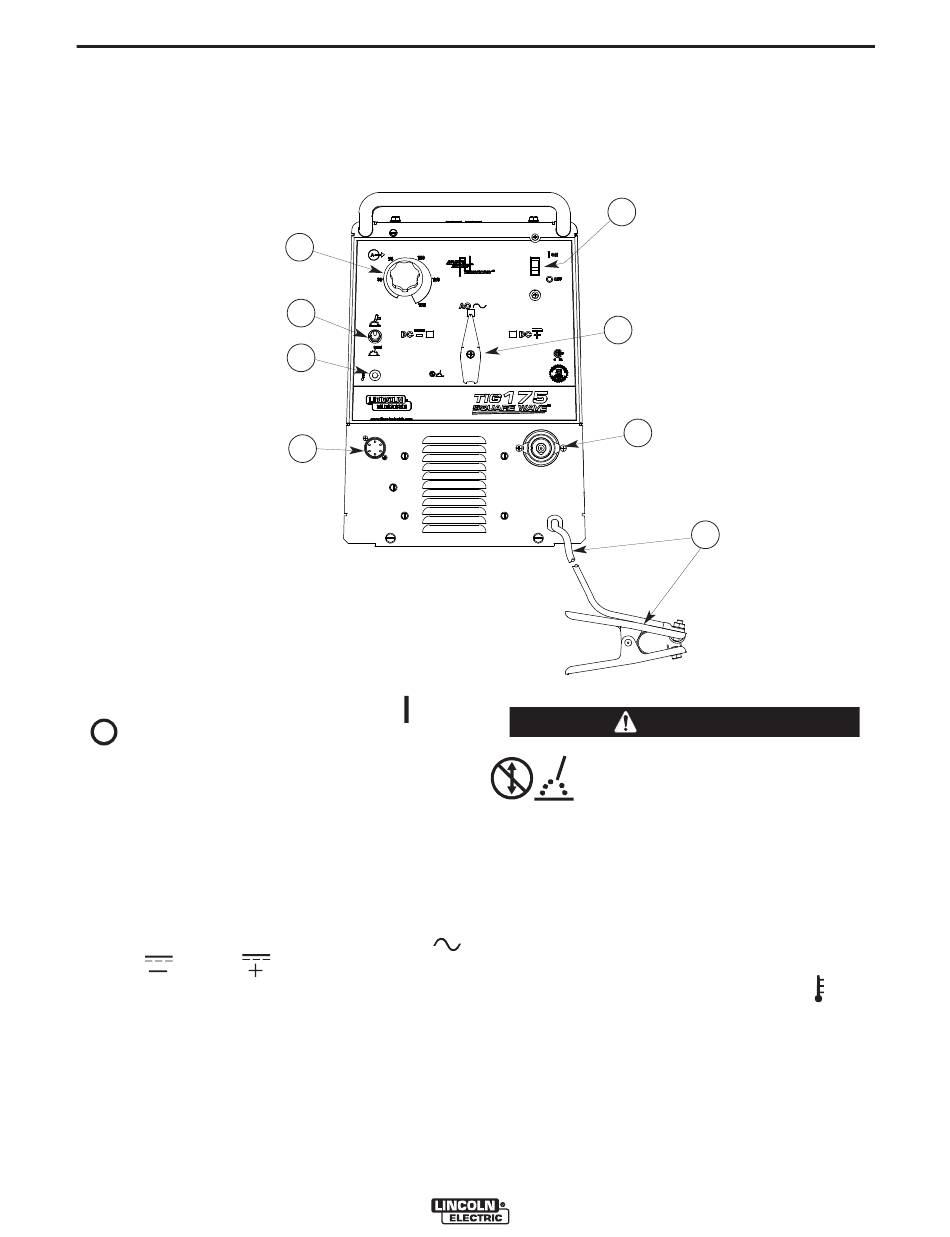

FIGURA B.1 – PANEL DE CONTROL
4
2
5
6
,
. En la polaridad DC +, el
SQUARE WAVE™ TIG 175
1
3
7
PRECAUCIÓN
No encienda el interruptor de polaridad
mientras suelda porque podría dañar la
máquina.
------------------------------------------------------------------------
4. CONTROL DE CORRIENTE - Este control se acti-
va en los dos modos TIG y de Electrodo Revestido.
En este último, el control de corriente establece la
corriente de soldadura. En el modo TIG, establece
la corriente máxima. El AmptrolTM ajustará la corri-
ente de soldadura del valor mínimo al máximo de la
máquina.
5. LUZ DE EXCESO DE TEMPERATURA -
soldadora se sobrecalienta debido a un bloqueo del
flujo de aire, alta temperatura del aire ambiente o
exceso de ciclo de trabajo, un termostato interno se
abrirá inhabilitando la salida de la soldadora y esta
luz amarilla se iluminará. Los ventiladores de enfri-
amiento continuarán funcionando para enfriar la
unidad durante este periodo. La luz se apagará
cuando la unidad se enfríe y el termostato se
restablezca.
B-2
1. INTERRUPTOR DE ENCENDIDO
2. INTERRUPTOR TIG/ELECTRODO
REVESTIDO
3. INTERRUPTOR DE POLARIDAD
4. CONTROL DE CORRIENTE
5. LUZ DE EXCESO DE TEMPERATURA
6. CONECTOR DE CONTROL REMOTO
7. RECEPTÁCULO DEL ELECTRODO/SALI-
DA DE GAS
8. CABLE Y PINZA DE TRABAJO
8
Si la
