EFM Scanner
2100
®

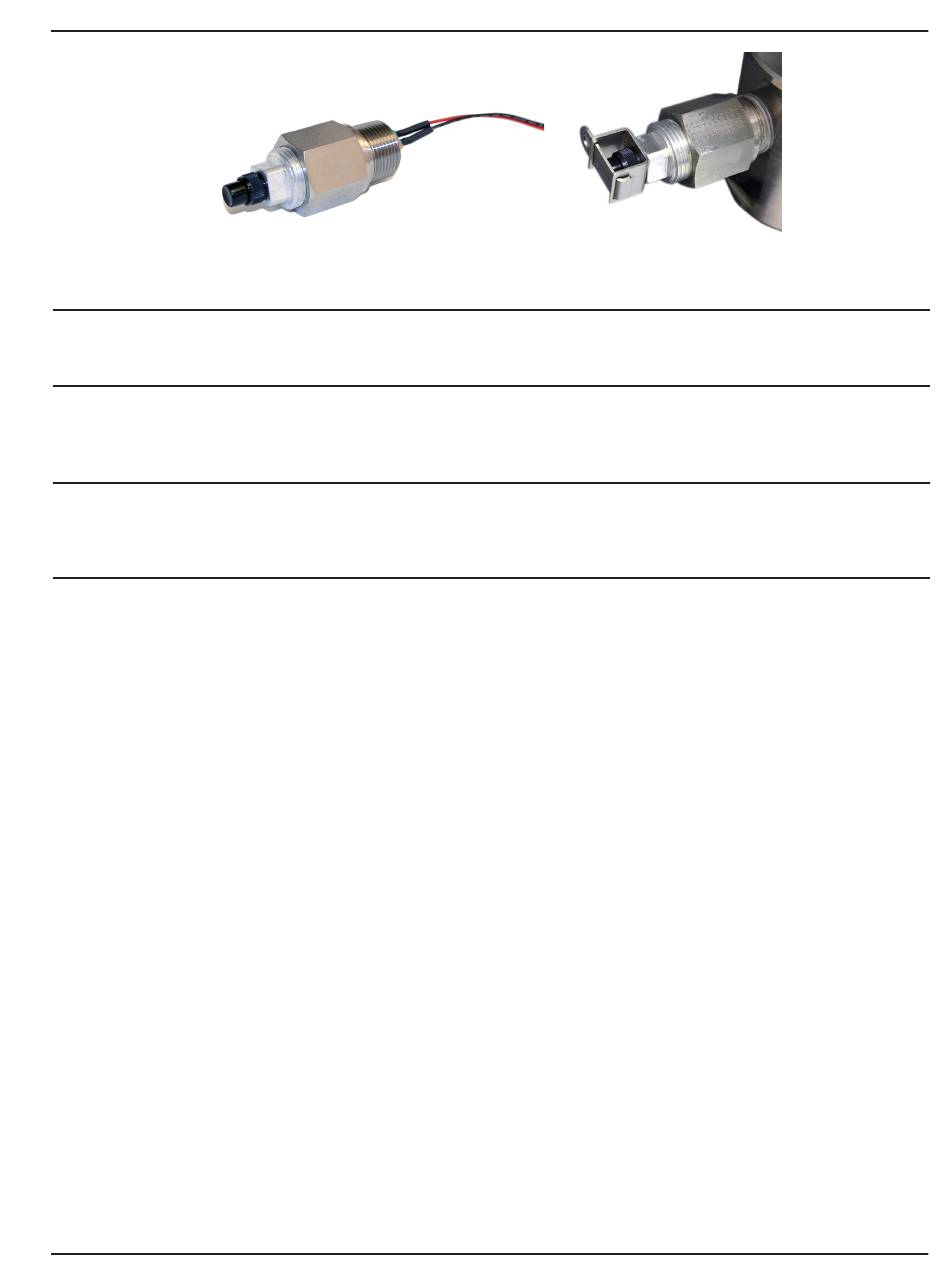

Figura 1.5—Interruptor de control a prueba de explosiones (izquierda); interruptor de control con dispositivo de bloqueo
instalado en fábrica (derecha)
Importante
Cuando se requiere un dispositivo de bloqueo mecánico, el interruptor se debe instalar en fábrica
en el Scanner 3100. No se puede pedir un interruptor con bloqueo por separado para la instalación
en campo.
Se puede instalar un interruptor de control en cualquiera de las cuatro aperturas roscadas para conductos en la parte
superior del gabinete del Scanner 2100. Si se requieren más entradas para conductos, considere un adaptador de cuatro
puertos para MVT. Vea
Adaptador de cuatro puertos para MVT, página
PRECAUCIÓN Si se pide un interruptor de control a prueba de explosiones (con o sin un dispositivo de bloqueo
mecánico) con MVT de cuatro puertos opcional, el interruptor de control se debe instalar
en fábrica. No intente retirar este interruptor del puerto MVT, ya que se pueden dañar otros
componentes. Contacte a la fábrica para pedir asistencia con reparaciones o reemplazos.
Conjunto RTD
La entrada de temperatura para el cálculo de flujo del Scanner 2100 típicamente está suministrada por un RTD. Cameron ofrece
dos tipos de RTD de cuatro cables para cubrir aplicaciones tanto a prueba de explosiones como aptas para la intemperie.
El RTD Barton modelo 21 a prueba de explosiones se puede conectar al Scanner 2100 sin conductos en una instalación
de clase I, división 1 y cuenta con certificación de la CSA para el uso en ambientes de zonas peligrosas de clase I, grupos
B, C y D, de clase II, grupos E, F y G y de clase III.
El RTD apto para la intemperie de Cameron está certificado por la CSA para el uso en instalaciones en zonas peligrosas
de clase I, div. 2.
Para detalles de instalación, vea
y
Conjunto de RTD apto para la intemperie (CSA, clase I, div. 2), página
Entrada de RTD, página
Adaptadores para comunicaciones
Cameron ofrece dos adaptadores para conectar equipos portátiles al Scanner 2100 sin retirar el gabinete. Un conector
USB usa un cable conector USB de venta en comercios y un conector RS-485 usa un cable que suministra Cameron.
Adaptador para comunicaciones USB (CSA, clase I, div. 1 y div. 2)
El adaptador para comunicaciones USB aprobado por la CSA
Scanner 2100 directamente a un puerto USB de un equipo portátil o una PC. Se requiere un cable USB tipo A/B USB
suministrado por el usuario. El adaptador se instala en fábrica cuando se compra con un Scanner 2100. Se ofrece en dos
formas:
•
Adaptador para comunicaciones (pieza de repuesto, sin CD de instalación)
•
Kit de adaptador para comunicaciones (receptáculo USB para adaptador, enchufe de protección, tuerca de unión y CD
de instalación para actualizar las comunicaciones en una unidad en campo)
Conjunto de RTD a prueba de explosiones (CSA, clase I, div. 1), página
54.
9, para más detalles.
A-9. Para instrucciones de cableado, vea
(Figura 1.6, página
12) está diseñado para conectar un
Sección 1
A-9,
11
