INTRODUCCIÓN
Agradecemos su preferencia al adquirir nuestros variadores de velocidad
marca HC serie B-DRIVE.
Con la ayuda de este manual de instrucciones usted podrá realizar una correcta
instalación y mantener en funcionamiento óptimo este variador de velocidad,
por lo cual le recomendamos seguir las indicaciones que aquí se incluyen.
Conserve en un lugar seguro este manual para futuras consultas.

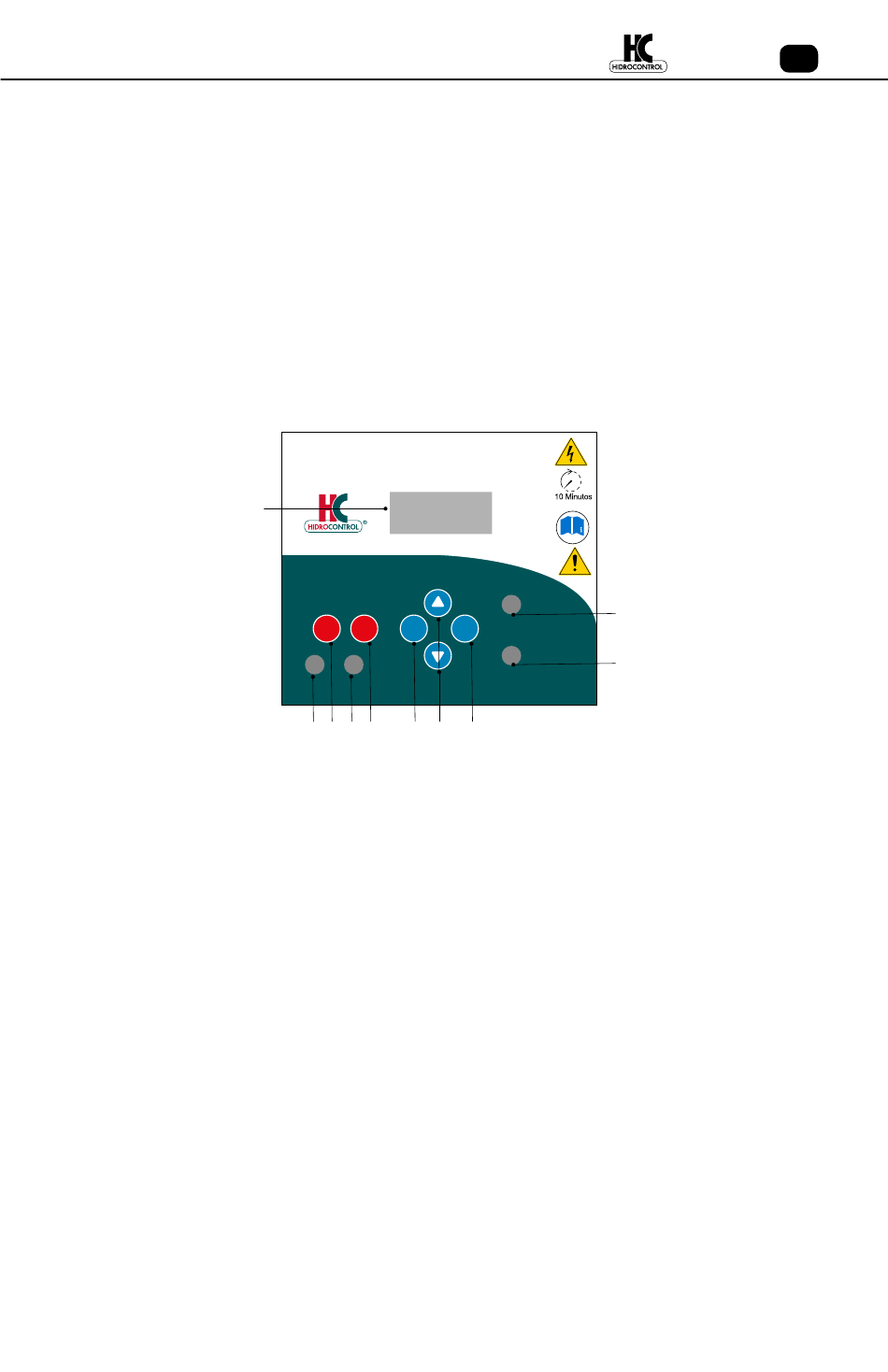

DISPLAY
❶
1.- Pantalla LCD multifuncional (En operación indica la presión.)
2.- Botón MANUAL START-STOP.
3.- Botón para entrar o salir del MENU.
4.- Botones para aumentar o disminuir los valores de programación que
aparecen en la pantalla LCD (1).
5.- Botón ENTER para ingresar en la memoria los valores seleccionados. A
cada pulsación en ENTER damos una indicación al equipo de guardar los
cambios en el variador.
6.- LEDS indicadores:
• ENCENDIDO (verde): Alimentación eléctrica, se enciende si está conectado.
• ALARMA (rojo): Se enciende intermitente o permanentemente según el
tipo de fallo.
• BOMBA (amarillo): Encendido indica que la motobomba esta trabajando.
Apagado significa que la motobomba no esta en operación o bien sin
alimentación.
• AUTO (verde): Se enciende en modo automático. En modo Maestro/
Seguidor el parpadeo indica que este variador de frecuencia será el auxiliar
en el siguiente ciclo.
7.- ON/OFF: Permite pasar de modo AUTOMATICO a modo MANUAL y viceversa.
B-DRIVE
BOMBA AUTO
ON
START MENÚ ENTER
OFF
STOP
❻ ❷ ❻ ❼ ❸ ❹ ❺
B-DRIVE
Enfriado por aire
Fig 1
ENCENDIDO
❻
ALARMA
❻
