El propósito de la pantalla Ajustes DNP3 Fuera de la Estación es especi car cómo el
gateway de comunicaciones operará en el modo Proxy entre en reconectador TripSaver II
y la cuenta SCADA maestra y para con gurar los puntos DNP codi cados/mapeo para
comunicaciones DNP3 al reconectador TripSaver II. En esta liberación de la memoria,
versión 3.0, el gateway de comunicaciones operará únicamente en el modo Concentrator.
El modo RTU Concentrator (Concentrador RTU) (predeterminado) recibe una sola
dirección RTU DNP3 para todos los reconectadores TripSaver II que respalda. El gateway
de comunicaciones entregará información para cada reconectador TripSaver II mapeado
en códigos de punto separados, proporcionando un mensaje aéreo de encuesta integral
más e ciente de SCADA y conservando el espacio de la dirección DNP.
Nota: La interfaz del usuario de la Red le obliga a cumplir con una sesión de 30 minu-
tos de inactividad del temporizador. Cuando se requiere de muchas entradas, se reco-
mienda guardar los ajustes de manera rutinaria.

Direccionamiento DNP3

En este panel, el tipo de direccionamiento se fija como el modo Concentrator
(Concentrador), mientras que el campo Gateway DNP3 Address (Dirección DNP3
del Gateway) puede ser editado. Para el campo Gateway DNP3 Address, ingrese la
dirección DNP3 identi cada en el SCADA maestro para el gateway de comunicaciones
correspondiente. Ver Figura 52.

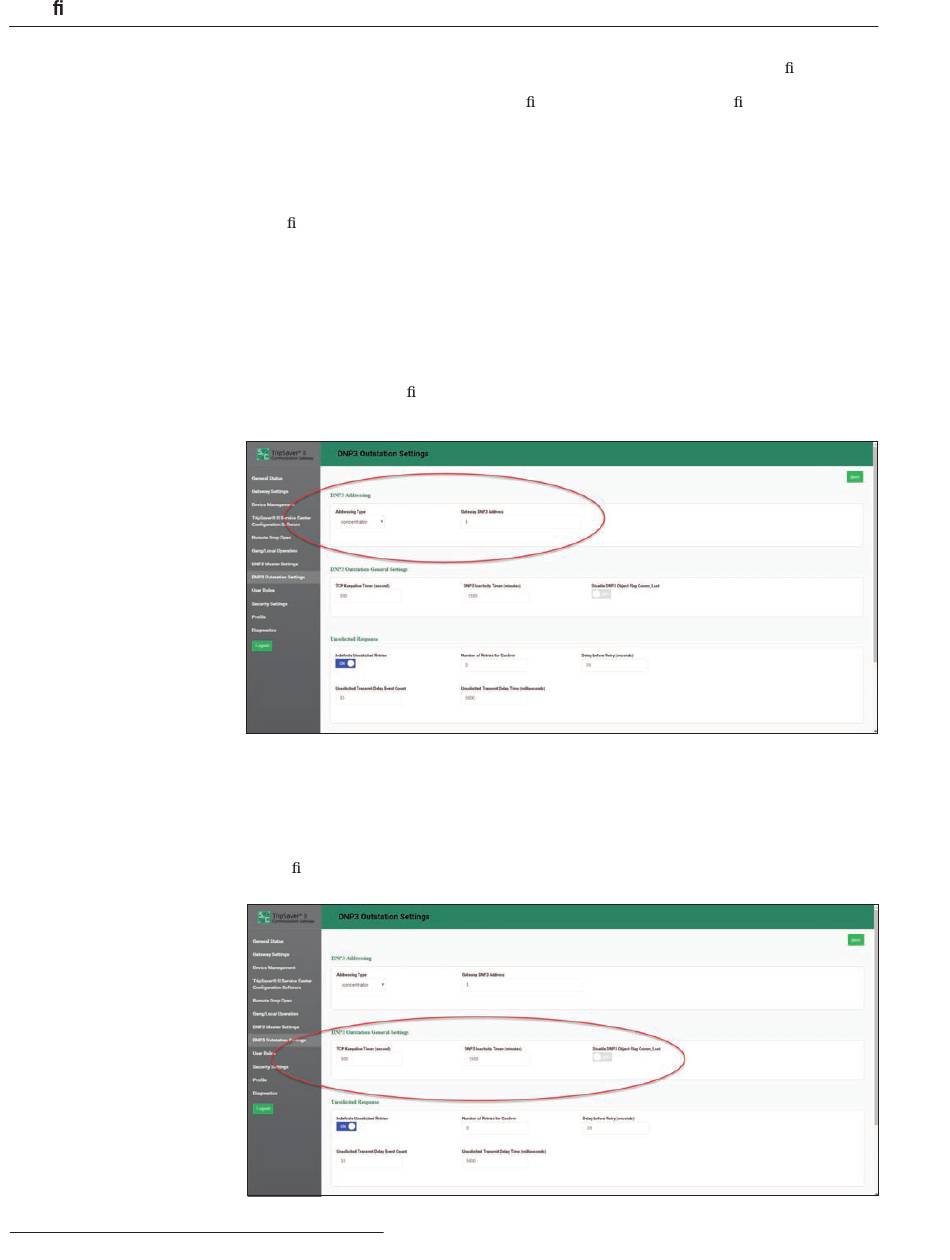

Figura 52. El panel de direccionamiento DNP3.
Ajustes Generales DNP3 Fuera de la Estación
En este panel, existen dos campos y un botón movible, el TCP Keepalive Timer
(Temporizador para Mantener Vivo el TCP) y el campo DNP3 Inactivity Timer
(Inactividad del Temporizador DNP3) y el botón movible Disable DNP3 Object Flag
Comm_Lost (Deshabilitar la Bandera del Comando Perdido del Objeto DNP3)
especí co para los ajustes de comunicaciones entre el gateway de comunicaciones y la
cuenta SCADA maestra. Vea la Figura 53.
Figura 53. El panel Ajustes Generales de DNP3 Fuera de la Estación.
