S&C TripSaver II Instalación, Operación Y Configuración página 47

Con guración del Gateway de Comunicaciones

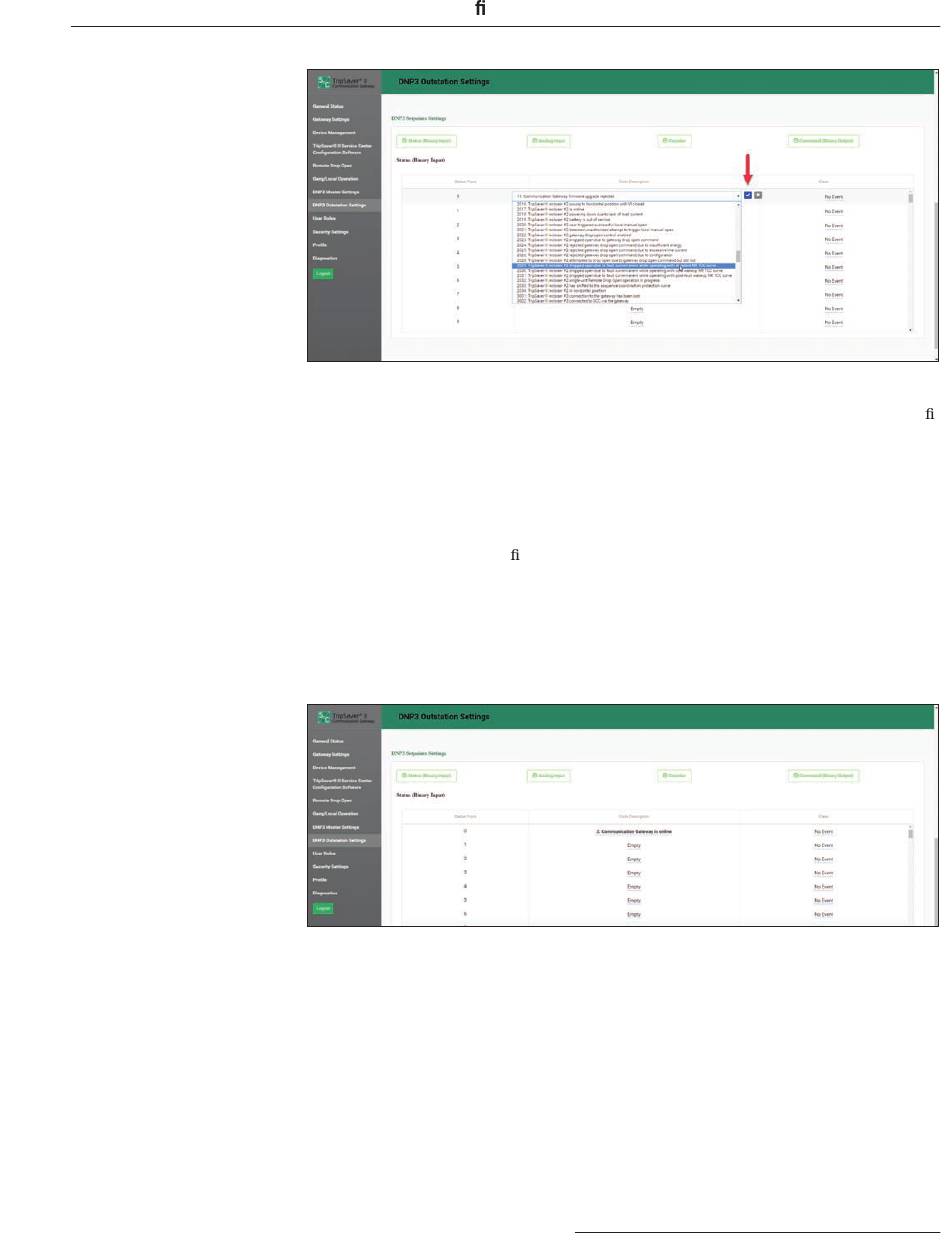

Figura 56. El menú desplegable Descripción de Código.
Clase: Esta es la clase de evento DNP en el que este punto puede ser colocado. Especi -
que Clase 1, Clase 2, o Clase 3, o seleccione la opción No Event (No Evento) si los datos
reportados del evento están apagados para ese punto.
Siga estos pasos para ingresar los ajustes:
PASO 1. Navegue al campo en la línea Status Point (Punto de Estados).
PASO 2. Inicie el menú desplegable seleccionando el campo.
PASO 3. Destaque el identi cador deseado.
PASO 4. Seleccione check mark para conocimiento.
PASO 5. Después de que todos los puntos son mapeados, haga clic en el botón Save en
la parte superior de la pantalla.
La Figura 57 muestra un ejemplo del Punto de Estado 1 después de ser guardado al
gateway de comunicaciones.
Figura 57. El ingreso completo al Punto de Estado.
Hoja de Instrucciones de S&C 461-509S 47
