Manuales relacionados para Karel LT48
Resumen de contenidos para Karel LT48
- Página 1 KAREL LT48/26 Feature Phones Postes Téléphoniques Teléfonos Específicos Mini User's Guide Guide Résumé de l'utilisateur Guía de Operación...
- Página 2 3) In part three (pg 8), the programming and use of Memory Keys are explained in point form. This guide is prepared with the assumption that the LT48(-H) / LT26(-H) user is familiar with the "Easy To Use Owner's Guide" of the telephone system.

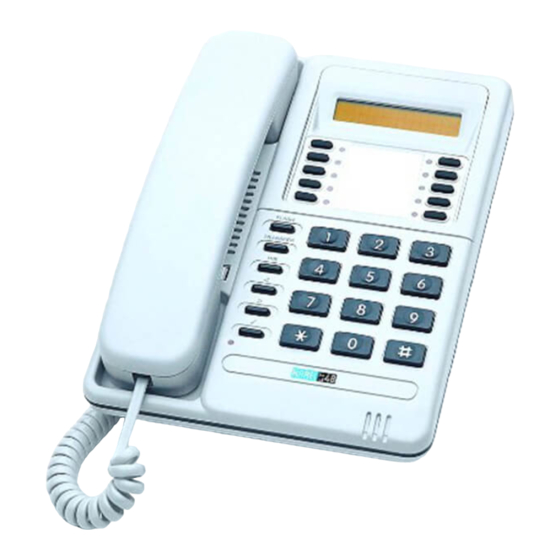

- Página 3 Getting To Know Your Feature Phone 1. 2x16 Character LCD 2. Memory Keys 3. Function Keys 4. 3x4 Numeric Keypad 5. Handsfree Key 6. Handsfree Volume Adjuster 7. Handsfree LED 8. Ring Level Adjuster...
- Página 4 1. LCD Display The 2x16 character LCD display lists the following types of messages: Status Messages: These messages give information about the status of the system features and the activated features on your Feature Phone. They are displayed when your Feature Phone is idle. Ringing Messages: These messages display information about the calling party, when your telephone rings.
- Página 5 3. Function Keys Flash When pressed during an ongoing call, it holds the call. When pressed while there is a call on hold, it retrieves the call. Transfer : When pressed while there is a call on hold, it makes a Call Transfer. When pressed during an ongoing conversation, it terminates the call.
- Página 6 4. Numeric Keypad The 3x4 Numeric Keypad consists of 10 numeric keys, an # (for Hook Flash) and a (for Hang Up) keys. All these keys generate DTMF tones. 5. Handsfree Key Available only on the Handsfree Feature Phones, this key activates and deactivates the handsfree mode.
-
Página 7: Setting Mode
- Message Listen. 5. System Settings: (Available to the operator) - Time Setting, - Date Setting, - Night Mode, - ACD (Auto Attendant), (LT48(-H) only) - Parallel Operators, (LT48(-H) only) - Common Pool Entry - External Call Diversion (LT26(-H) only) - Página 8 How To Enter The Setting Mode Lift the handset. Press & hold Check ( ) key until the second "beep". Scroll through the menus using Next (>) or Back (<) keys. Press Check ( ) key to select the desired menu message.
- Página 9 Memory Keys How To Program Memory Keys On LT48(-H) The Memory Keys are not preset and can be programmed to any of the following: Extensions, Lines, Common Pool numbers, Private Pool numbers, Some system features, You may program the Memory Keys as follows: 1.
- Página 10 To program the Memory Keys for certain system features, you are required to enter the 2-digit Feature Number (FN) for each feature. The features, their 2-digit Feature Numbers and their LED status are listed below: FN Feature LED Status 01-Phone Lock ON: Phone locked.
- Página 11 By choosing one of the following Auto Setting options, you may program all of your Memory Keys at the same time. Option 1: Second. Primary Primary Second. Ext. 21 Ext. 11 Ext. 16 Ext. 26 Ext. 22 Ext. 12 Ext. 17 Ext.
- Página 12 How To Program Memory Keys On LT26(-H) Each Memory Key may be used for two different functions: Primary Function and Secondary Function. The Primary Functions are preset for extensions and lines as given below: 1. When connected to an MS26 system: Extension 11 Extension 15 Extension 12...
- Página 13 How To Use Your Memory Keys If the feature assigned to the primary function of a key is to be activated, the key should be pressed until the first "beep". If the feature assigned to its secondary function is to be activated, then the key should be pressed until the second "beep".
- Página 14 : Busy : Idle BLINKING (slow) : New incoming call BLINKING (fast) : A parked call c) Common Pool Numbers (LT48(-H) only) / Private Pool numbers: You may; Call the required Common Pool Number/ Private Pool Number by pressing the respective Memory Key.
- Página 15 Mute: Press the respective Memory Key, during an ongoing external call, to activate / de- activate the Mute feature. Three Party Conference: While on an ongoing conversation, press the respective Memory Key (your call will be put on hold), then dial the third party, then press the same Memory Key again.
- Página 16 Guide Résumé de l'utilisateur...
- Página 17 Introduction Ce guide concerne les postes téléphoniques KAREL LT48 et LT26 et leurs versions mains libres LT48-H / LT26-H. Il est divisé en trois parties : Page 17 :présentation des postes et un bref descriptif de ses composants. Page 21 :présentation et utilisation du Mode...
-
Página 18: Présentation De Votre Poste Téléphone
Présentation de votre poste téléphone 1- Afficheur à cristaux liquides ( LCD ) de 2x16 Caractères 2- Touches ''Mémoires'' 3- Touches ''Fonctions'' 4- Clavier de 3 X 4 touches numériques 5- Touche ''Mains libres'' 6- Curseur de volume en mains libres 7- Voyant d'utilisation en mains libres 8- Curseur de niveau de sonnerie... - Página 19 1. Afficheur à cristaux liquides L'afficheur LCD à 2 X 16 caractères affiche les messages suivants: Messages d'état : Ces messages informent de l'état du système et des fonctions activées de votre poste, ils s'affichent quand votre poste est libre. Messages d'appel : Ces messages vous informent du numéro du correspondant qui vous appelle quand votre...
- Página 20 3. Touches fonctions Flash Appuyé pendant un appel , celui-ci est mis en attente , Appuyé pendant qu'un appel est en attente, il permet la reprise de cet appel . Transfert: Appuyé pendant qu'un appel est en attente , il permet le transfert de l'appel.
-
Página 21: Clavier Numérique
4. Clavier Numérique : Le clavier numérique ( 3 X 4 ) comprend 10 touches numériques , une touche # ( flash) et une touche Toutes ces touches générant des tonalités DTMF ( fréquences vocales ). 5. Touche ''Mains Libres'' : Existe seulement sur les postes ''mains libres'' : cette touche active et désactive le mode ''mains libres'' . -
Página 22: Mode Configuration
Les menus et les sous-menus du Mode Configuration sont les suivants: 1. Appel options: - Suivez moi, - Appel général (LT48(-H) seulement), - Appel automatique, - Appel général (LT48(-H) seulement), - Appels perdus, 2. Telephone mises a jour: - Touche fonc(LT48(-H) seulement),... -
Página 23: Comment Entrer En Mode Configuration
Comment Entrer en Mode Configuration Décrocher le combiné , ( ou enfoncez la touche ''mains libres''), Tenir appuyée la touche ( ) validation jusqu'au 2éme "Bip", Faire Défiler les menus en appuyant les touches (>) avant ou (<) retour, Appuyez la touche ( ) validation pour sélectionner le menu désiré... - Página 24 Touches Mémoire Comment Programmer Touches Mémoires du LT48 (- H ) : Ces Touches Mémoires ne sont pas pré-configurées et peuvent être programmées pour les options suivantes : Postes, Lignes, Numérotation abrégée commune, Numérotation abrégée personnelle , Quelques autres fonctions du système, Vous pouvez programmer les Touches Mémoires...
- Página 25 Pour programmer les Touches Mémoires avec certaines fonctionnalités du système il vous faut entrer les deux digits correspondant à chaque fonctionnalité ci-dessous. Les fonctionnalités, leurs numéros de code et les états du voyant LED correspondants sont les suivants: N° FONCTIONNALITES ETATS DU VOYANT LED Code Poste verrouillé...
- Página 26 En choisissant une des options automatiques suivantes, vous pouvez programmer toutes les Touches Mémoires en même temps. Option 1: Fonctions Fonctions Seconda. Primaire Primaire Seconda. Poste 21 Poste 11 Poste 16 Poste 26 Poste 22 Poste 12 Poste 17 Poste 27 Poste 23 Poste 13 Poste 18 Poste 28...
- Página 27 Comment Programmer Touches Mémoires du LT26 (-H) Chaque touche mémoire peut être programmée pour deux fonctions -la Fonction Primaire et la Fonction Secondaire. Les ''fonctions primaires'' sont pré-configurées pour les postes et les lignes comme suit : 1.Si connecté au standard MS26 : Fonction Primaire Fonction Primaire Poste 11...
- Página 28 Comment utiliser vos touches mémoire Si la fonction assignée à la Fonction Primaire d'une touche doit être activée, la touche sera appuyée jusqu'au premier BIP. Si la fonction assignée à la Fonction Secondaire d'une touche doit être activée, la touche sera alors appuyée jusqu'au second BIP.
- Página 29 Touche Mémoire correspondante. Les voyants LEDS des numérotations abrégées commune et personnelle n'ont pas de fonction. d) Postes (LT48 (-H) seulement): Pour activer une fonction vous pouvez appuyer la Touche Mémoire correspondante et puis suivre les instructions de l'afficheur .
- Página 30 Notez les procédures suivantes pour activer ce type de poste : Rappel de service ( RDV ) ou Mémo : Appuyer la Touche Mémoire correspondante et entrer ensuite l' heure du rappel sous la forme suivante : heure ( 00..23 ) et minutes ( 00..59 ). : Appuyer la Touche Mémoire Suivez Moi correspondante et entrer ensuite le numéro du...
- Página 31 Guía de Operaci Ó...
-
Página 32: Presentación
Presentación Este manual es una referencia general de los teléfonos específicos Karel LT48 / LT26, y sus correspondientes versiones de "manos libres". Está dividido en tres capítulos: 1) En el primero (Pág.32) se presentan los aparatos con una somera descripción de sus componentes principales. -
Página 33: Empiece A Conocer Su Teléfono
Empiece a conocer su teléfono 1. Pantalla LCD de 2x16 dígitos 2. Teclas de memoria 3. Teclas de función 4. Teclado numérico 3x4 5. Botón de "manos libres" 6. Control de volumen del altavoz 7. Lámpara LED de manos libres 8. - Página 34 1. Pantalla LCD En la pantalla LCD de 2x16 d›gitos se muestran los siguientes tipos de mensajes: Datos de estado: Son datos relativos a la situación y a las características activadas en su teléfono específico que se ven mientras está colgado. Datos de llamada: Son datos que aparecen al sonar el teléfono, y que nos informan sobre quien nos llama.
- Página 35 3. Teclas de función Flash Si se pulsa durante una llamada, sirve para retenerla. Si se pulsa teniendo una llamada retenida, la recupera. Transfer : Si se pulsa teniendo una llamada retenida, la desvía. Si se pulsa durante una comunicación, la corta. Si se pulsa durante una llamada externa, la aparca.
-
Página 36: Teclado Numérico
4. Teclado numérico El teclado numérico se compone de 10 números, una tecla "Flash #" (para retener llamadas), y una tecla " " para colgar. Todos estos botones producen tonos multifrecuencia. 5. Botón de "manos libres" Solo está presente en los teléfonos específicos de manos libres, y sirve para activar y desactivar el correspondiente modo de "manos libres". -
Página 37: Configuración (Modo "Setting")
- Busca, (solo para el LT48(-H)) - Auto-marcacion, - Anuncio, (solo para el LT48(-H)) - Llamadas no respondidas. 2. Teléfono ajustes: - Teclas de funcsiones, (solo para el LT48(-H)) - No molestar, - Aviso, - Musica de fondo, - Version eprom,... - Página 38 Como acceder al modo "Settings" Descolgar el auricular. Mantenga pulsado el botón ( ) hasta escuchar el segundo pitido. Recorra los menús usando los botones siguiente (>) o anterior (<). Cuando encuentre la opción que busca, pulse el botón ( ). Recorra los submenús usando el botón siguiente (>).
-
Página 39: Teclas De Memoria
Teclas de memoria Como programar las memorias en un teléfono LT48(-H) Las teclas de memoria no vienen programadas de fábrica, pero puede asignárseles: Extensiones, Líneas externas, Números de la memoria común, Números de la memoria privada, Determinadas funciones de la Centralita,... - Página 40 Para asignar a las teclas de memoria determinadas funciones de la Centralita se le pedirá que teclee el número de dos cifras que corresponde a esa función ("Feature Number") o FN. A continuación se enumeran los números de las funciones: Función Estado de la lámpara LED 01- Bloquear teléfono ENCENDIDA: El teléfono está...
- Página 41 Es posible programar todas las teclas de memoria a la vez mediante alguna de las configuraciones automáticas que se enumeran a continuación. Opción 1: Secunda. Primaria Primaria Secunda. Ext. 21 Ext. 11 Ext. 16 Ext. 26 Ext. 22 Ext. 12 Ext.
-
Página 42: Como Programar Las Memorias En Un Teléfono Lt26(-H)
Como programar las memorias en un teléfono LT26(-H) A cada memoria se le pueden asignar dos funciones: una primaria y otra secundaria. En origen, las funciones primarias vienen asignadas del siguiente modo: 1. En un Sistema MS48mini: Extensión 11 Extensión 15 Extensión 12 Extensión 16 Extensión 13... - Página 43 Cómo hacer uso de las memorias Si quiere usar la función primaria asignada a una tecla, púlsela hasta escuchar el primer pitido. Si lo que quiere es usar la función secundaria, debe continuar pulsando hasta escuchar el segundo pitido. Las lámparas LED que acompañan a las teclas de memoria solo se asocian con la función primaria de esa tecla.
- Página 44 Las lámparas LED carecen de función. d) Funciones (sólo para teléfonos LT48(- H)): Para activar una función es suficiente con pulsar la correspondeinte tecla de memoria y seguir las instrucciones de la pantalla LCD.
-
Página 45: Conferencia A Tres: Durante La Conversación Pulse La Tecla De Memoria
gueme": Pulse la tecla de Desv o "s í í memoria adecuada y teclee el número de la extensión a la que quiere desviar sus llamadas. Silencio: Durante una llamada externa pulse la tecla de memoria adecuada para abrir/cerrar el micrófono. Durante Conferencia tres:...
