Pasos para el montaje

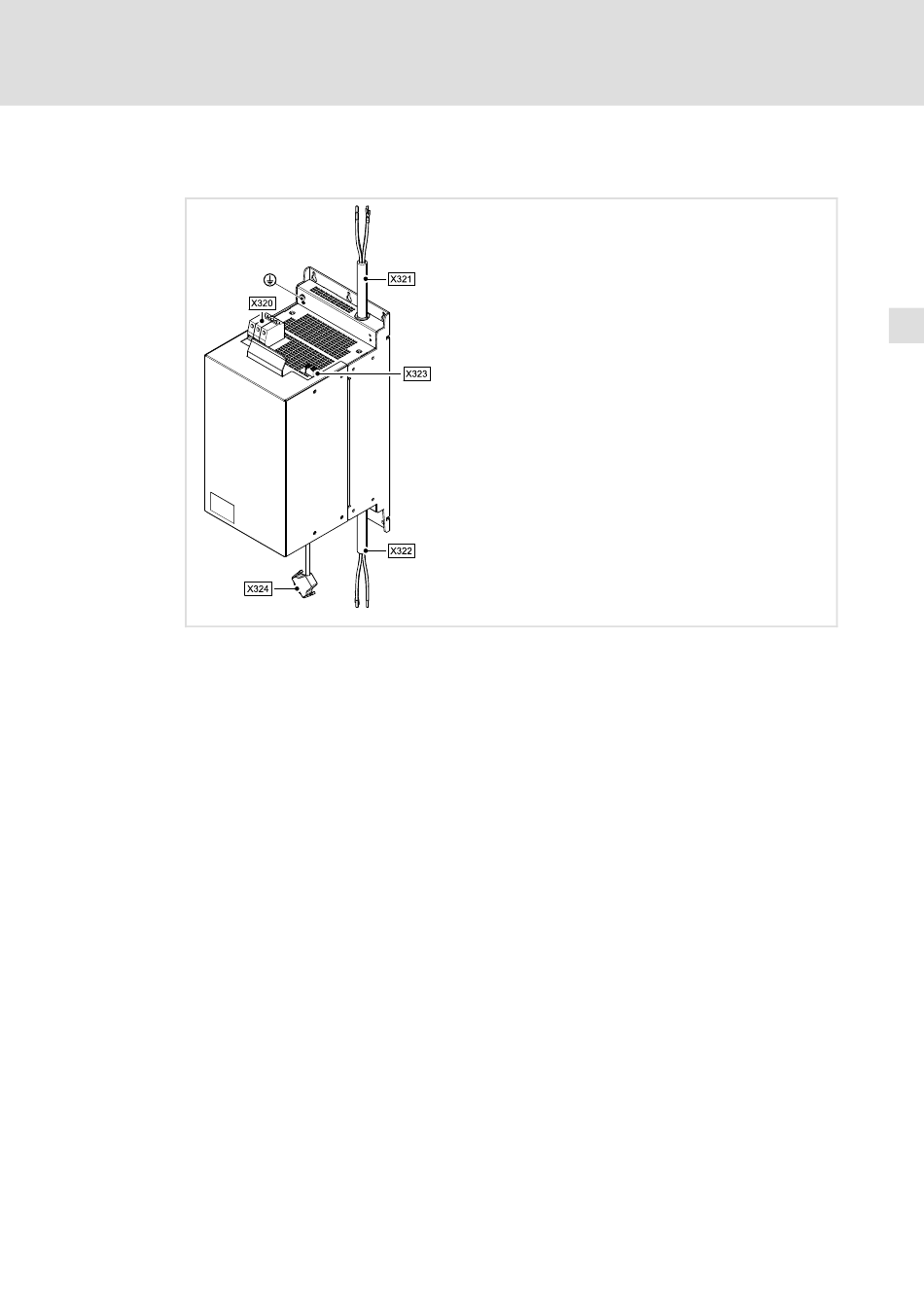

Para conectar el filtro, proceda de la siguiente manera:
1. Conecte los siguientes cables a la base de montaje del módulo de alimentación y
realimentación, observando la documentación del módulo de alimentación y
realimentación.
– Cable de salida del filtro X321
– Cable de salida del filtro X322
– Cable de control X324
2. Conectar fuente de tensión continua 24V al borne X323
– Utilizar fuente de red separada de forma segura (SELV/PELV)
3. Conectar el cable de red al borne X320.
4. Montar el conductor de tierra del lado red con terminal de horquilla o anilla M5 en el
tornillo de conductor de tierra.
– La conexión de PE se ha de ejecutar según la norma EN 61800−5−1.
