oventrop 1012465 Instrucciones De Montaje

Elektrothermischer Stellantrieb
Moteur électrothermique

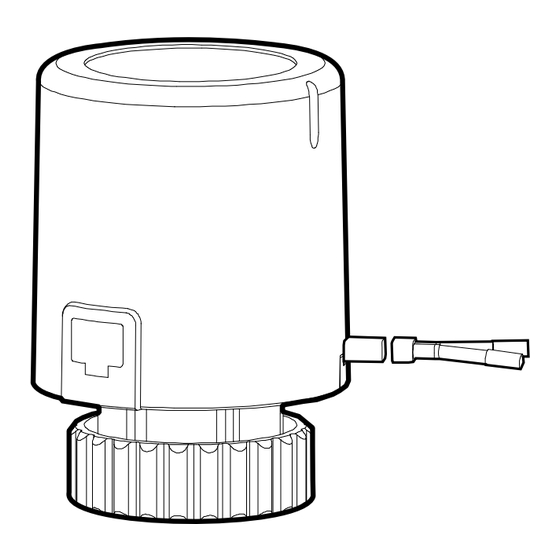

Electrothermal actuator
Elektrothermische aandrijving
Comando elettrotermico
Servomotor electrotérmico
Elektrotermisk motor
Installationsanweisung für die Elektrofachkraft
Notice d'installation pour l'électricien
Guidelines for the electrician
Instalatie aanwijzing voor de elektromonteur
Informazioni per l'installatore elettrico
Instrucciones de instalación para el electricista
Installationsinstruktion för behörig elektriker
Verschmutzungsgrad 2, Überspannungskategorie 2, nach EN 60730
Degré d'encrassement 2, catégorie surtension 2, selon EN 60730
Level of contamination 2, excess-voltage category 2, as per EN 60730
Vervuilingsgraad 2, Överspänningskategori 2, volgens EN 60730
Grado di insudiciamento 2, categoria di sovratensione 2, a norme EN 60730
Grado de suciedad 2, Categoria de altatensión 2, según EN 60730
Grad av nedsmutsningsgrad 2, Overspanningskategorie 2, enligt EN 60730
1
3
212
100
°C °F
1012465 = 230 V~
1012466 = 24 V~
5
1012483 = 230 V~
1012484 = 24 V~
1012485 = 230 V~
1012486 = 24 V~
1012487 = 230 V~
1012488 = 24 V~
1012489 = 230 V~
1012492 = 24 V~
24V~
br bl
Einsatz bei defektem Kabel verboten
Usage interdit avec câble défectueux
Do not use if the cable is defective
Gebruik bij defecte kabel verboden
Impiego vietato nel caso di cavo danneggiato
Está prohibido el uso con un cable defectuoso
Förbjuden att använda vid skadad kabel
Class II
EN 61000-4-5
50 122
°C
°F
-5 23
B07340b
B09619
U
blau braun
t
bleu brun
h
blue brown
F
blauw bruin
P
azzurro marrone
I max
azul marrón
blå brun
bl br
Werkseinstellung : stromlos ZU
Réglage usine: sans courant FERME
Factory setting: Normally CLOSED
Fabrieksinstelling: stroomloos GESLOTEN
Impostazioni di fabbrica: senza corrente CHIUSO
Viene de fábrica para: sin corriente CERRADO
Fabriksinställning: Energilöst STÄNGD
2
IP44
EN60529
4
2
1012466 1012465
24 V~ 230 V~
4 min. 3 min.
3 mm 3 mm
105 N 105 N
3 W 2,5 W
250 mA 150 mA
h = Hub, course, stroke, slag,
corsa, carrera, slag
Montageanleitung
Notice de montage
Installation instructions
Montagehandleiding
Istruzioni d'uso
Instrucciones de montaje
Monteringsanvisning
90°
IP42
EN60529
B09618
1
B07343a
1012484
1012483
1012486 1012485
1012488 1012487
1012492 1012489
24 V~ 230 V~
4,5 min. 3,5 min.
4,5 mm 4,5 mm
125 N 125 N
3 W 2,5 W
250 mA 150 mA
./2
