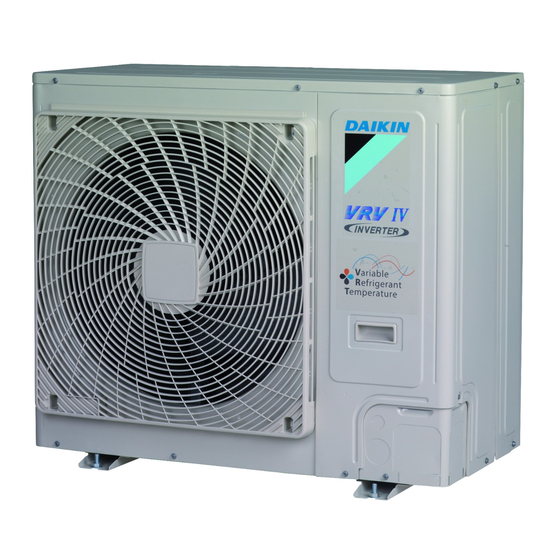

Daikin VRV IV-S RXYSCQ4TMV1B Manual De Instalación Y Funcionamiento
Ocultar thumbs
Ver también para VRV IV-S RXYSCQ4TMV1B:
Tabla de contenido
Solución de problemas
Manuales relacionados para Daikin VRV IV-S RXYSCQ4TMV1B
Resumen de contenidos para Daikin VRV IV-S RXYSCQ4TMV1B
- Página 1 Manual de instalación y funcionamiento Unidad de aire acondicionado sistema VRV IV-S Manual de instalación y funcionamiento RXYSCQ4TMV1B Español Unidad de aire acondicionado sistema VRV IV-S RXYSCQ5TMV1B...
- Página 2 (mm) — ≥100 A, B, C — ≥250 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥250 ≥150 ≥150 ≥1000 ≤500 — ≥500 D, E — ≥500 ≥1000 ≤500 B, D — ≥100 ≥500 B, D, E <H ≤½H ≥250...
- Página 3 2P406920-1...
-
Página 4: Tabla De Contenido
Tabla de contenidos 6 Configuración Tabla de contenidos Realización de ajustes de campo..........16 6.1.1 Acerca de la realización de ajustes de campo..... 16 6.1.2 Acceso a los componentes del ajuste de campo..16 6.1.3 Componentes del ajuste de campo ......16 1 Acerca de la documentación 6.1.4 Acceso al modo 1 o 2 .......... -
Página 5: Acerca De La Documentación
16 Eliminación Las revisiones más recientes de la documentación suministrada pueden estar disponibles en la página Web regional de Daikin o a través de su distribuidor. Acerca de la documentación La documentación original está escrita en inglés. Los demás idiomas son traducciones. -
Página 6: Acerca De Las Unidades Y Las Opciones
Caja de distribución (necesaria para conectar unidades 95%, se recomienda utilizar una gama Daikin diseñada interiores Residential Air (RA) o Sky Air (SA) de expansión específicamente para tal aplicación y/o ponerse en directa (DX) contacto con el distribuidor local para obtener más... -
Página 7: Selección Del Tamaño De La Tubería
4 Preparación ▪ El cálculo de refrigerante adicional debe ajustarse tal y como se Diámetro Grado de Grosor (t) menciona en "5.6.2 Cálculo de la carga de refrigerante exterior (Ø) temple adicional" en la página 13. Ø 6,4 mm (1/4 Recocido (O) ≥0,80 mm pulgadas) A: Tuberías entre la unidad exterior y el (primer) 9,5 mm (3/8... -
Página 8: Selección De Kits De Ramificación De Refrigerante
5 Instalación ▪ Sección de la línea de transmisión: E: Tuberías entre la unidad de distribución y la unidad interior RA DX Cableado de transmisión Cables de vinilo forados de 0,75 a 1,25 mm² o cables (hilos de 2 Índice de capacidad Diámetro exterior de la tubería (mm) núcleos) de la unidad interior... -
Página 9: Cómo Instalar La Unidad Exterior
5 Instalación ▪ Si instala la unidad en un marco, instale una placa impermeable que abarque 150 mm en la parte inferior de la unidad para evitar que entre agua en la unidad o que el agua de drenaje gotee (véase la siguiente ilustración). 4×... -
Página 10: Cómo Conectar Las Tuberías De Refrigerante A La Unidad Exterior
5 Instalación 2 Inserte una llave hexagonal en la válvula de cierre y gire la Pares de apriete válvula de cierre hacia la izquierda. Tamaño de Par de apriete N•m (gire a la derecha para cerrar) 3 Cuando ya no pueda girar más la válvula de cierre, deje de la válvula girarla. -
Página 11: Comprobación De Las Tuberías De Refrigerante
5 Instalación AVISO Espere hasta que la unidad exterior haya finalizado su inicialización para aplicar el ajuste [2‑21]. Prueba de fugas y secado por vacío La comprobación de las tuberías de refrigerante implica: ADVERTENCIA ▪ Compruebe si hay fugas en la tubería de refrigerante. Tome las medidas adecuadas para evitar que la unidad se ▪... -
Página 12: Ejecución De Una Prueba De Fugas
5 Instalación Válvula de cierre de línea de gas 1 Haga vacío en el sistema durante al menos 2 horas hasta Válvula A alcanzar el vacío objetivo de –100,7 kPa (– 1 ,007 bar/5 Torr). Válvula B Válvula C 2 Compruebe que, una vez parada la bomba de vacío, esta presión se mantiene durante al menos 1 hora. -
Página 13: Carga De Refrigerante
5 Instalación =Longitud total (m) del tamaño de las tuberías de líquido a Øa Carga de refrigerante 1...2 INFORMACIÓN 5.6.1 Precauciones al cargar refrigerante La longitud de tubería se considera la distancia desde la unidad exterior hasta la unidad interior más alejada. ADVERTENCIA Cuando utilice tubería métrica, tenga en cuenta la siguiente tabla ▪... -
Página 14: Códigos De Error Al Cargar Refrigerante
5 Instalación 11 Realice una precarga de refrigerante hasta añadir la cantidad Entonces de refrigerante adicional especificada o la precarga y, a La cantidad de refrigerante Desconecte el colector de la continuación, cierre la válvula A. adicional especificada aún no línea de líquido. -
Página 15: Pautas Para Retirar Los Orificios Ciegos
5 Instalación Alimentación eléctrica de obra (con disyuntor de fugas a tierra) Interruptor principal Toma de tierra TO IN/D TO OUT/D Unidad exterior Unidad interior Interfaz de usuario Cableado de alimentación eléctrica (cable envainado) (230 Cableado de transmisión (cable envainado) (16 V) Alimentación eléctrica 1~ 50 Hz Cableado de conexión a tierra F1 F2... -
Página 16: Finalización De La Instalación De La Unidad Exterior
6 Configuración 5 Pase el cableado a través de la estructura y conéctelo a esta. Configuración Paso a través de la estructura INFORMACIÓN Es importante que el instalador lea toda la información de este capítulo en el orden correcto y que el sistema de configure debidamente. -
Página 17: Acceso Al Modo 1 O 2
6 Configuración TEST: C/H SELECT MODE L.N.O.P. DEMAND MULTI HWL: MASTER SLAVE MODE RETURN TEST RESET BS1~BS5 Pulsadores 10~12 min H1P~H7P Pantalla de 7 LEDs LED para indicaciones durante la inicialización ENCENDIDO ( ) APAGADO ( ) Parpadeando ( ) Pulsadores Utilice los pulsadores para realizar ajustes de campo. -
Página 18: Utilización Del Modo 2
6 Configuración Ejemplo: Pantalla de 7 LEDs – Modo 1 Valor / Descripción Puede leer el ajuste [1‑5] (= el número total de unidades interiores Muestra el estado de funcionamiento sonoro bajo. conectadas) de la siguiente forma: APAG Acción Botón/Pantalla La unidad no está funcionando actualmente con restricciones de funcionamiento sonoro bajo. -
Página 19: Modo 2: Ajustes De Campo
6 Configuración Ajuste Valor / Descripción [1‑14] Si los últimos códigos de avería se restablecen por accidente en Muestra el último código de la interfaz de usuario de una avería. unidad interior, pueden [1‑15] comprobarse de nuevo mediante los ajustes de supervisión. Muestra penúltimo código de avería. - Página 20 6 Configuración Ajuste Valor Descripción (= binario) [2‑20] Desactivado. Carga manual de refrigerante adicional. (por defecto) Activado. Para añadir la carga de refrigerante adicional de forma manual (sin la función de carga de refrigerante automática), debe aplicarse el Para detener la operación de carga manual de ajuste siguiente.
-
Página 21: Conexión Del Configurador De Pc A La Unidad Exterior
7 Puesta a punto Ajuste Valor Descripción (= binario) [2‑32] Función no activa. Operación de limitación de consumo, en todo momento, forzada (por defecto) (no es necesario un adaptador de control externo para realizar la Sigue el ajuste [2‑30]. limitación de consumo). Sigue el ajuste [2‑31]. -
Página 22: Lista De Comprobación Durante La Puesta En Marcha
7 Puesta a punto Cableado de obra Fecha de instalación y ajuste de campo Asegúrese de que el cableado de obra se ha instalado Asegúrese de anotar la fecha de instalación en la conforme a las instrucciones descritas en el capítulo pegatina de la parte trasera del panel delantero de "5.7 ... -
Página 23: Medidas Correctivas Después De La Ejecución Anómala De La Prueba De Funcionamiento
8 Solución de problemas Resultado: La prueba de funcionamiento se lleva a cabo 7.3.3 Medidas correctivas después de la automáticamente, H2P en la unidad exterior parpadeará y la ejecución anómala de la prueba de indicación "Prueba de funcionamiento" y "Bajo control funcionamiento centralizado"... - Página 24 8 Solución de problemas Código principal Causa Solución ▪ La válvula de cierre de una unidad exterior se ha quedado ▪ Abra la válvula de cierre en el lado de gas y en el lado de cerrada. líquido. ▪ Refrigerante insuficiente ▪...
-
Página 25: Datos Técnicos
9 Datos técnicos Datos técnicos Espacio para el mantenimiento: Unidad exterior Cuando instale unidades una al lado de la otra, la ruta de la tubería debe ir por delante o hacia abajo. En este caso la ruta de tubería lateral no es posible. -
Página 26: Diagrama De Tubería: Unidad Exterior
9 Datos técnicos Diagrama de tubería: Unidad exterior S1NPH S1PH S1NPL Válvula de cierre (gas) Termistor (aire) Válvula de cierre (líquido) Termistor (descarga) Filtro (3×) Termistor (aspiración 1) Intercambiador de calor de subrefrigeración Termistor (desincrustador de hielo del intercambiador de PCB del disipador de calor calor) Tapón fusible... -
Página 27: Para El Usuario
10 Para el usuario Azul Motor (compresor) Marrón Motor (ventilador) Verde Conmutador de alimentación Naranja R1, R2 Resistencia Rojo Termistor (aire) Blanco Termistor (descarga) Amarillo Termistor (aspiración 1) Termistor (desincrustador de hielo del intercambiador Leyenda para el diagrama de cableado RXYSCQ4+5: de calor) Placa de circuito impreso (principal) Termistor (aspiración 2) -
Página 28: Interfaz De Usuario
11 Interfaz de usuario Caja de distribución (necesaria para conectar unidades 12.2.2 Acerca del funcionamiento de interiores Residential Air (RA) o Sky Air (SA) de expansión refrigeración, calefacción, solo ventilador directa (DX) y automático Unidades interiores Residential Air (RA) de expansión directa (DX) Interfaz de usuario (inalámbrica, dedicada en función del ▪... -
Página 29: Utilización Del Programa De Secado
12 Funcionamiento ▪ El microordenador determina automáticamente la temperatura y la Refrigeración Calefacción velocidad del ventilador (no se puede ajustar mediante la interfaz ▪ Cuando se hace funcionar continuamente con dirección de flujo de usuario). de aire horizontal. ▪ El sistema no se pone en marcha si la temperatura de la ▪... -
Página 30: Designación De La Interfaz De Usuario Maestra (Vrv Dx)
13 Mantenimiento y servicio 12.5.2 Designación de la interfaz de usuario AVISO maestra (VRV DX) No limpie el panel de funciones del control con bencina, disolvente u otros productos químicos. El panel podría En el caso de que solo haya unidades interiores VRV DX descolorarse o perder la capa de protección. -
Página 31: Códigos De Error: Vista General
14 Solución de problemas ADVERTENCIA Fallo de Medida funcionamiento Detenga la unidad y desconéctela de la red eléctrica si El sistema funciona, ▪ Compruebe que la entrada o salida de ocurre algo inusual (olor a quemado, etc.). pero la refrigeración o aire de la unidad exterior o interior no la Si no lo hace podría causar rotura de piezas, una calefacción es... -
Página 32: Los Siguientes Síntomas No Son Fallos De La Unidad De Aire Acondicionado
14 Solución de problemas Código Contenidos Código Contenidos principal principal Avería del sensor de temperatura del suelo o del Combinación errónea del sistema. Las unidades detector de movimiento (interior) interiores se han combinado incorrectamente. Avería de la unidad interior. Avería del termistor de la interfaz de usuario (interior) Avería de conexión de las unidades interiores o Avería de la PCB (exterior) combinación de tipos incorrecta... -
Página 33: Reubicación
15 Reubicación ▪ Un siseo que se escucha en la puesta en marcha o 14.2.4 Síntoma: La dirección del ventilador no se inmediatamente después de detenerse o de la función de corresponde con la configuración descongelación. Éste es el ruido que hace el refrigerante al establecida detenerse o cambiarse el flujo. - Página 34 16 Eliminación Eliminación Esta unidad utiliza hidrofluorocarbono. Consulte con su distribuidor cuando desee desechar esta unidad. La ley exige recoger, transportar y desechar el refrigerante de acuerdo con las normas de "recogida y disposición del hidrofluorocarbono". Manual de instalación y funcionamiento RXYSCQ4+5TMV1B Unidad de aire acondicionado sistema VRV IV-S 4P399985-1B –...
