Modelo 2100
Datostécnicos
Valores del caudal para un diámetro nominal 20, ANTG M (ø 70)
carrera valor de Kv
[%] [m /h]
3
0 0
10 1,50
20 4,30
30 6,40
40 7,50
50 8,20

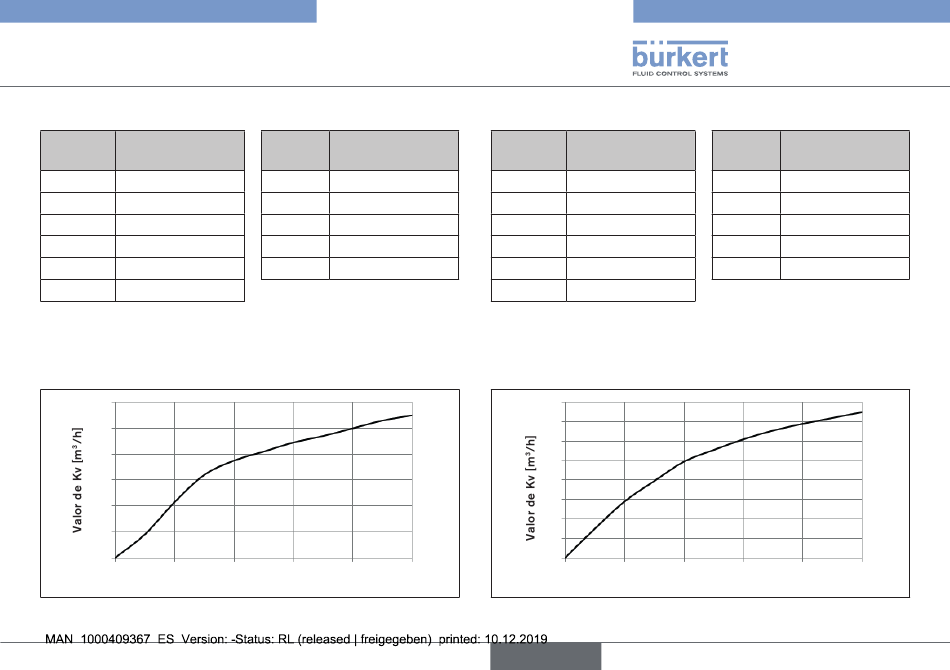

Tab. 11: Valores del caudal para un diámetro nominal 20 (ø 70)
Valores de la curva característica de caudal para un diámetro
nominal 20, ANTG M (ø 70)
12
10
8
6
4
2
0 20
Imagen 21: Valores de la curva característica de caudal para un
diámetro nominal 20 (ø 70)
carrera valor de Kv
[%] [m /h]
3
60 8,90
70 9,40
80 10,00
90 10,60
100 11,00
40 60 80 100
carrera [%]
Valores del caudal para un diámetro nominal 25, ANTG D (ø 50)
carrera valor de Kv
[%] [m /h]
3
0 0
10 3,00
20 5,80
30 7,90
40 9,90
50 11,10
Tab. 12: Valores del caudal para un diámetro nominal 25 (ø 50)
Curva característica de caudal para un diámetro nominal 25, ANTG
D (ø 50)
16
14
12
10
8
6
4
2
0 20
Imagen 22: Curva característica de caudal para un diámetro
nominal 25 (ø 50)
español
carrera valor de Kv
[%] [m /h]
3
60 12,20
70 13,10
80 13,80
90 14,40
100 15,00
40 60 80 100
carrera [%]
