IP2162ES • 2020-11-26

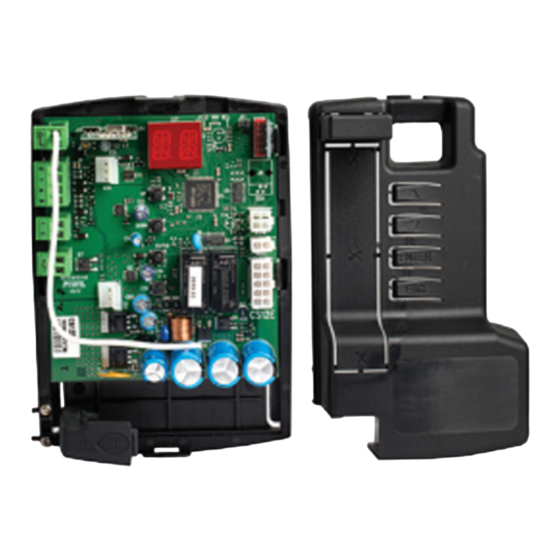

Ditec CS12E
Manual de instalación del cuadro electrónico para
automatismos Ditec NEOS
(Traducción de las instrucciones originales)
Antena
-
Salida 24 V max 0,3 A
+
Parada de seguridad
Dispositivo de
seguridad en cierre
Paso paso
Intermitente
www.ditecautomations.com
JR3
AUX
UP
DOWN
ENTER
ESC
COM
JR1
NES100FCM
LSW
SBU
BAT
Selección tipo automatismo
(CONFIGURADA DE FÁBRICA)
azul
+
Alimentación
24V
negro
-
MOTOR
Microcontacto de
desbloqueo
Publicidad
Tabla de contenido
Manuales relacionados para DITEC CS12E
Resumen de contenidos para DITEC CS12E
- Página 1 IP2162ES • 2020-11-26 Ditec CS12E Manual de instalación del cuadro electrónico para automatismos Ditec NEOS (Traducción de las instrucciones originales) Antena Salida 24 V max 0,3 A Parada de seguridad NES100FCM Dispositivo de seguridad en cierre DOWN Paso paso Intermitente ENTER Selección tipo automatismo...
-
Página 2: Tabla De Contenido
Índice Tema Página Advertencias generales de seguridad Declaración de conformidad CE Datos técnicos Mandos Introducción de la tarjeta de acoplamiento (AUX) Costa de seguridad autocontrolada Salidas y accesorios Selecciones Regulaciones Encendido y apagado Combinación de teclas Menú principal Menú de segundo nivel - AT (Automatic Configurations) Menú... -
Página 3: Advertencias Generales De Seguridad
1. Advertencias generales de seguridad El incumplimiento de las instrucciones contenidas en este manual puede provocar accidentes personales o daños en el equipo. Conserve estas instrucciones para futuras consultas. Este manual de instalación está exclusivamente dirigido a personal cualificado. La instalación, las conexiones eléctricas y los ajustes deben realizarse aplicando con rigor la buena técnica y respetando la normativa vigente. -
Página 4: Funciones De Seguridad
2. Declaración CE de conformidad El fabricante Entrematic Group AB con sede en Lodjursgatan 10, SE-261 44 Landskrona, Sweden declara que el cuadro electrónico tipo Ditec CS12E es conforme a los requisitos de las siguien- tes directivas CE: 2014/30/UE (EMCD) -
Página 5: Mandos
4. Mandos Mando Función Descripción 5 N.A. PASO-PASO Con la selección → → , el cierre del con- CON CIERRE tacto activa una maniobra de apertura o cierre en AUTOMÁTICO secuencia: apertura-stop-cierre-apertura. ATENCIÓN: si está activado el cierre automático, la duración de la parada se selecciona mediante la se- lección →... -
Página 6: Introducción De La Tarjeta De Acoplamiento (Aux)
4.1 Introducción de la tarjeta de acoplamiento (AUX) Para acceder al alojamiento de las tarjetas de acoplamiento (AUX), corte la tapa del cuadro electrónico como se indica en la figura. DOWN ENTER 4.2 Costa de seguridad autocontrolada SOFA1-SOFA2 o GOPAVRS Mando Función Descripción... -
Página 7: Ejemplos De Instalación De Costa De Seguridad Autocontrolada
Ejemplos de instalación de costa de seguridad autocontrolada SOFA15 SOFA20 SOFA25 SOFA15 SOFA20 SOFA25 OPENING GOPAVT SOFA15 SOFA15 SOFA20 SOFA20 SOFA25 SOFA25 IN1 IN2 +BC OPENING... -
Página 8: Salidas Y Accesorios
Kit interruptores de final de carrera magnéticos (opcional para NES100FCM Ditec NES400). BAT - Funcionamiento con batería. Si hay tensión de línea las baterías se mantienen cargadas. Si no hay tensión de línea, las baterías alimentan el cuadro hasta el restablecimiento de la línea o hasta que la tensión de las baterías... -
Página 9: Selecciones
6. Selecciones Jumper Descripción Selección modalidad pantalla. Modalidad visualización. Modalidad mantenimiento. Solamente es posible vi- Es posible visualizar y modificar sualizar los valores y los los valores y los parámetros parámetros presentes. presentes. La entrada en modalidad man- tenimiento es señalada por el encendido permanente del punto derecho en la pantalla. -
Página 10: Combinación De Teclas
Combinaciones de teclas • La presión simultánea de las teclas ↑ y ENTER ejecuta una orden de apertura. • La presión simultánea de las teclas ↓ y ENTER ejecuta una orden de cierre. • La presión simultánea de las teclas ↑ y ↓ ejecuta una orden de POWER RESET. (Interrupción de la alimentación y reinicio del automatismo). -
Página 11: Menú Principal
Menú principal • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Después de la confirmación de la selección se accede al menú de segundo nivel. Pantalla Descripción AT - Automatic Configurations. El menú... -
Página 12: Menú De Segundo Nivel At (Automatic Configurations)
Menú de segundo nivel AT (Automatic Configurations) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción RT - Apertura a la derecha. LF - Apertura a la izquierda. H0 - Configuración predefinida uso residencial 0. Esta selección carga valores predefinidos para algunos parámetros base: AC - habilitación cierre automático : deshabilitada... - Página 13 Pantalla Descripción AA - Activación menú parámetros avanzados. → → 2” 2” Menú básico 2” Menú de tercera nivel Tras la activación se puede desplazar por los menús de tercer nivel. Uso futuro Los menús de tercer nivel están activos durante 30 min NOTA: es posible que a causa del tipo de automatismo y del cuadro electrónico algu- nos menús no estén disponibles.
-
Página 14: Menú De Segundo Nivel Bc (Basic Configurations)
Menú de segundo nivel BC (Basic Configurations) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción AC - Habilitación cierre automático. ON - Habilitado OF - Deshabilitado SS - Selección estado del automatismo al encenderse. OP - Abierto CL - Cerrado Indica cómo el cuadro electrónico considera el auto-... - Página 15 7.5.1 Parámetros adicionales configurables del nivel BC, dispo- nibles con → habilitado Pantalla Descripción HR - Habilitación función hombre presente ON - Habilitado OF - Deshabilitado NOTA: Configure → sólo si → → 64 - Funcionamiento mando de parada de seguridad/ cierre.
-
Página 16: Menú De Segundo Nivel Ba (Basic Adjustment)
Menú de segundo nivel BA (Basic Adjustment) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción MT - Visualización del tipo de automatismo. N3 - Motor con capacidad de 300 kg N4 - Motor con capacidad de 400 kg N6 - Motor con capacidad de 600 kg SF - Motor con capacidad de 600 kg SUPERFAST... - Página 17 Pantalla Descripción VC - Configuración de la velocidad de cierre. [cm/s] NOTA: 24 - Máximo con → 25 - Máximo con → NeoS SUPERFAST 40 - Máximo con → R2 - Regulación del empuje en los obstáculos y de la corriente en apertura [%] El cuadro electrónico está...
- Página 18 7.6.1 Parámetros adicionales configurables del nivel BA, dispo- nibles con → habilitado Pantalla Descripción DT - Regulación del tiempo de reconocimiento del ob- stáculo. [s/100] 10 - Mínimo 60 - Máximo NOTA: la regulación del parámetro se realiza en centésimas de segundo. MP - Arranque a potencia máxima ON - Durante el arranque aumenta hasta el máximo el em- puje en los obstáculos.
- Página 19 Pantalla Descripción CB - Configuración del espacio de ralentización en cierre. [cm] Indica la distancia desde el fin de carrera de cierre a par- tir de la cual inicia la rampa de deceleración. 05 - Mínimo 99 - Máximo NOTA: Si se produjeran vibraciones rápidas seguidas (chat- tering) en cancelas de mucho peso e instaladas ligera- mente en pendiente, será...
-
Página 20: Menú De Segundo Nivel - Ro (Radio Operations)
Menú de segundo nivel RO (Radio Operation) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción SR - Memorización de un radiocontrol. Es posible acceder directamente al menú Memorización de un radiocontrol, incluso con la pantalla apagada, solamente con la opción Modalidad visuali- zación de la pantalla configurada en 00 o bien en 03: - si se efectuara la transmisión de un radiocontrol no presente en la memoria;... -
Página 21: Descripción
Pantalla Descripción RK - Navegación por el menú mediante el teclado del radiocontrol. ON - Habilitado OF - Deshabilitado Con la pantalla apagada, introduzca rápidamente la secuen- cia de teclas 3 3 3 3 2 2 4 4 1 1 desde el radiocontrol memo- rizado que se vaya a utilizar. - Página 22 7.7.1 Parámetros adicionales configurables del nivel RO, dispo- nibles con → habilitado Pantalla Descripción C1, C2, C3, C4 - Selección de la función CH1, CH2, CH3, CH4 del radiocontrol memorizado. NO - Ninguna configuración seleccionada 1-3 - Mando de apertura 1-4 - Mando de cierre 1-5 - Mando paso-paso P3 - Mando de apertura parcial...
-
Página 23: Menú De Segundo Nivel - Sf (Special Functions)
Menú de segundo nivel SF (Special Function) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción CU - Visualización versión firmware cuadro electrónico. Release 1.1 [esempio] (ejemplo) → → →... - Página 24 7.8.1 Parámetros adicionales configurables del nivel SF, dispo- nibles con → habilitado Pantalla Descripción SP - Configuración de la contraseña. → → → → → 2” [esempio] (ejemplo) NOTA: solamente se puede seleccionar si la contraseña no está configurada. La configuración de la contraseña impide el acceso a selecciones y regula- ciones a personal no autorizado.
-
Página 25: Menú De Segundo Nivel Cc (Cycles Counter)
Menú de segundo nivel CC (Cycles Counter) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción CV - Visualización del contador total de maniobras. 182 manovre [esempio] maniobras (ejemplo) →... - Página 26 7.9.1 Parámetros adicionales configurables del nivel CC, dispo- nibles con → habilitado Pantalla Descripción CA - Configuración alarma mantenimiento. Es posible configurar el número de maniobras deseado (correspondiente al contador parcial de maniobras) para la señalización de la alarma manteni- miento.
-
Página 27: Menú De Segundo Nivel Ap (Advanced Parameters)
7.10 Menú de segundo nivel AP (Advanced Parameters) • con las teclas ↑ y ↓ seleccione la función deseada • pulse la tecla ENTER para confirmar Pantalla Descripción FA - Selección de la modalidad del fin de carrera de NES400EH NES600EH/SF apertura. - Página 28 Pantalla Descripción DS - Configuración de la modalidad de visualización de la pantalla. 00 - Ninguna visualización 01 - Mandos y seguridades con prueba radio (véase el apartado 8.2). Visualización cuenta atrás tiempo de cierre automático. 02 - Estado del automatismo (véase el apartado 8.1) 03 - Mandos y seguridades (véase el apartado 8.2) ATENCIÓN: efectúe las regulaciones de forma gradual y espere a haber realizado al menos tres maniobras completas antes de que el cuadro electrónico pueda ajustarse...
- Página 29 7.10.1 Parámetros adicionales configurables del nivel AP, dispo- nibles con → habilitado Pantalla Descripción DO - Configuración de la maniobra de liberación en el tope en apertura. [mm] 00 - Mínimo 10 - Máximo NOTA: No está activo si → DC - Configuración de la maniobra de liberación en el tope en cierre.
- Página 30 Pantalla Descripción TN - Configuración de la temperatura de intervención del sistema antihielo NIO. [°C] Regulación de la temperatura de trabajo del cuadro electróni- co. El valor no se refiere a la temperatura ambiente. TB - Visualización de la temperatura de trabajo del cuadro electrónico. NO UTILIZAR WO - Configuración del tiempo de predestello en aper- tura.
-
Página 31: Modalidad De Visualización De La Pantalla
8. Modalidades de visualización pantalla NOTA: es posible que a causa del tipo de automatismo y del cuadro electrónico algu- nos menús no estén disponibles. Visualización estado automatismo La modalidad de visualización estado automatismo es visible sólo con Modalidad visualización pantalla configurada en 02. →... - Página 32 Pantalla Descripción → Automatismo cerrado. Automatismo cerrado. Puerta de desbloqueo abierta. Automatismo abierto. Automatismo abierto. Puerta de desbloqueo abierta. Automatismo detenido en posición intermedia. Automatismo detenido en posición intermedia. Puerta de desbloqueo abierta. Automatismo en cierre. Automatismo que ralentiza en cierre. Automatismo en apertura.
-
Página 33: Visualización De Seguridades Y Mandos
Visualización seguridades y mandos La modalidad visualización de seguridades y mandos sólo está visible con la Modali- dad visualización pantalla configurada en 01 o en 03. → → → → Pantalla Descripción 1-3 - Mando de apertura. 1-4 - Mando de cierre. 1-5 - Mando paso-paso. - Página 34 F1 - Fin de carrera de cierre F2 - Fin de carrera de apertura O1 - Detección de un obstáculo en cierre O2 - Detección de un obstáculo en apertura OO - Límite de detección de obstáculos en apertura OC - Límite de detección de obstáculos en cierre S1 - Detección del tope en cierre S2 - Detección del tope en apertura SW - Puerta de desbloqueo abierta.
-
Página 35: Visualización De Alarmas Y Anomalías
Visualización de alarmas y anomalías La visualización de alarmas y anomalías se produce con cualquier selección de visualización efectuada. La señalización de los mensajes de alarma tiene prioridad sobre todas las demás visualizaciones. Tipo de Pantalla Descripción Operación alarma M0 - Motor seleccionado no adecuado. Configure el cableado motor correcto. - Página 36 Tipo de Pantalla Descripción Operación alarma R3 - R3 - Módulo de memoria no detec- Introduzca un módulo de memoria que tado (con JR3=ON). funcione o configure JR3=OFF. R5 - Módulo de memoria no funciona Sustituya el módulo de memoria. (independientemente de JR3) A0 - Prueba sensor de seguridad en el Compruebe el funcionamiento correc-...
- Página 37 Tipo de Pantalla Descripción Operación alarma IM - Alarma MOSFET motor en corto- Efectúe un reset. circuito Si el problema continua, póngase en contacto con la asistencia técnica. IO - Circuito de potencia interrumpido Efectúe un reset. (MOSFET motor abierto) Si el problema continua, póngase en contacto con la asistencia técnica.
-
Página 38: Puesta En Marcha
2- Si se utilizan, regule los fines de carrera de parada en apertura y cierre. NOTA: debe mantener pulsados los fines de carrera hasta que se complete la maniobra y luego deberá posicionarlos como se indica en el manual de instalación Ditec NeoS. 3- Configure el sentido de marcha en el menú... -
Página 39: Detección De Averías
10. Detección de averías Problema Causa posible I n d i c a c i ó n Operación Alarma El automatismo no abre o No hay alimentación. Compruebe el cable de ali- no cierra. mentación. Accesorios en cortocircuito. Desconecte todos los acceso- rios de los bornes 0-1 (debe ha- ber una tensión de 24V=) y vuél- valos a conectar uno por uno. - Página 40 El automatismo abre/cierra Hay roces. Compruebe manualmente por un corto tramo y se de- que el automatismo se mueva tiene. libremente, controle la regula- ción de Póngase en contacto con el Servicio de asistencia radiocontrol tiene La transmisión radio está Instale la antena en el exterior.
-
Página 41: Ejemplo De Aplicación Para Cancelas Correderas
11. Ejemplo de aplicación para cancelas correderas - configurar el sentido correcto de apertura: x2 s x2 s Ejemplo 1 - La hoja se detiene en los topes mecánicos (configuración de serie) Configure Ejemplo 2 - La hoja se detiene en los fines de carrera (configuración con fines de carrera de serie instalados) Conecte los fines de carrera al borne Configure... - Página 42 Todos los derechos relativos a este material son propiedad exclusiva de ASSA ABLOY Entrance Systems AB. Aunque los contenidos de esta publicación se hayan redactado con la máxima atención, ASSA ABLOY Entran- ce Systems AB no puede asumir ninguna responsabilidad por daños causados por eventuales errores u omi- siones en esta publicación.
