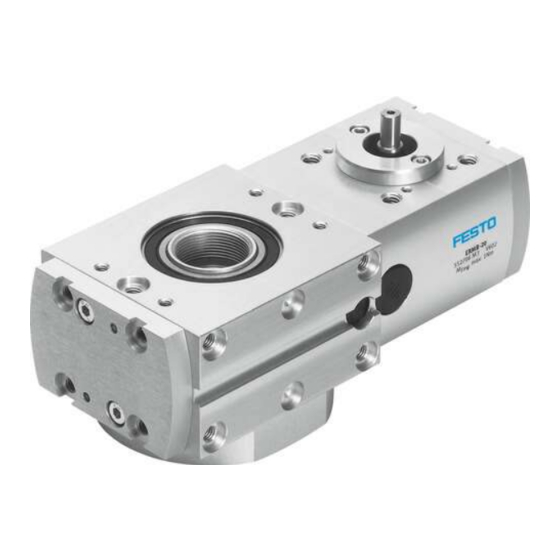

- Página 1 Rotary module ERMB (es) Instrucciones de utilización 8103858 2018-12a [8103861]...
- Página 2 Información sobre el uso de los productos respetuoso con el medio ambiente Identificadores de texto: • Actividades que se pueden realizar en cualquier orden 1. Actividades que se tienen que realizar en el orden indicado – Enumeraciones generales è Resultado de una actuación/Referencias a informaciones adicionales Festo ERMB 2018-12a...
-
Página 3: Tabla De Contenido
......... Festo ERMB 2018-12a Español... -
Página 4: Elementos De Mando Y Conexiones
ERMB Toda la información disponible sobre el producto è www.festo.com/pk Elementos de mando y conexiones Fig. 1 Taladros de centraje y roscados de fijación Taladro roscado para sensor de proximidad (en 6 lados) (oculto) Eje de accionamiento (eje hueco) con rosca... -
Página 5: Función Y Aplicación
Utilice los motores de Festo (è Especificaciones del catálogo, www.festo.com/catalogue). Con ello se hacen funcionar dos dispositivos especialmente acoplados entre sí. -
Página 6: Requisitos Para La Utilización Del Producto
Los tiempos de posicionamiento y los momentos de inercia de la masa permiti dos en el accionamiento dependen en gran parte del motor embridado. S Utilice la herramienta de configuración “Positioning Drives” de Festo para configurar la combinación óptima de los productos (è www.festo.com). -
Página 7: Instalación
Fije el ERMB en los taladros roscados 1 u 8 con 4 tornillos y 2 casquillos para centrar (diagonal) o con ayuda de juegos de piezas. La fijación es posible en las 6 superficies laterales. Fig. 4 Festo ERMB 2018-12a Español... - Página 8 S Compruebe si es necesario tomar medidas de seguridad adicionales externas para evitar daños provocados por la rotura de la correa dentada (p. ej., trinquetes o bulo nes móviles). De esta manera se evita la caída de la carga útil. Festo ERMB 2018-12a Español...
-
Página 9: Instalación Eléctrica
(B). – A continuación, deshaga 0,6 rotacio nes (o 0,6 mm). 4. Atornille el pasador roscado (ß 2,5) en el Fig. 9 elemento de fijación (C). El par de apriete es de 0,8 Nm. Festo ERMB 2018-12a Español... -
Página 10: Instalación Del Circuito Eléctrico
Compruebe si son precisos sensores de proximidad adicionales. Además, el conjunto de detección puede usarse en función de los accesorios (è Especificaciones del catálogo, www.festo.com/catalogue). Giro del anillo de mando (E): Gire el anillo de mando en el taladro (A) con un pasador hasta que haya encajado de la forma deseada (encajado a 90°). -
Página 11: Puesta En Funcionamiento
1. Recorrido de verificación 2. Recorrido de referencia 3. Recorrido de prueba Determinación del sentido de Ajuste de la situación real Verificación de todo el giro del motor con la imagen en el control comportamiento Fig. 13: Definiciones Festo ERMB 2018-12a Español... -
Página 12: Realización De La Puesta En Funcionamiento
Si el motor gira de forma inadecuada: Indicación Al desmontar el motor, la posición de referencia se pierde. S Inicie un recorrido de referencia según el capítulo “Puesta en funcionamiento” para determinar de nuevo la posición de referencia. Festo ERMB 2018-12a Español... -
Página 13: Mantenimiento Y Tratamiento
2. Repita la puesta en funcionamiento. Reparación Recomendación: Envíe el producto a nuestro servicio de reparación. De este modo se tienen especialmente en cuenta las operaciones de ajuste y verificaciones pertinentes. Festo ERMB 2018-12a Español... -
Página 14: Accesorios
Cargas demasiado altas Reducir la masa de carga giro no se mueve Reducir la velocidad de desplazamiento Enviar el ERMB a Festo para su reparación Tornillos de fijación dema Tenga en cuenta la profundidad máxima de ator siado largos (è Capítulo 5 nillado “Instalación mecánica”) -
Página 15: Datos Técnicos
Espaciado de la correa [mm] dentada Temperatura ambiente [°C] –10 ... +60 Clase de protección IP20 1) Par de salida menos rozamiento depende de las revoluciones 2) Con revoluciones máximas 3) Depende del motor; medido con MTR-DCI-...-G14 Festo ERMB 2018-12a Español... - Página 16 Correa dentada: policloropreno con fibra de vidrio Peso (aprox.) [kg] 0,85 1,46 3,25 1) Par de salida menos rozamiento depende de las revoluciones 2) Con revoluciones máximas 3) Depende del motor; medido con MTR-DCI-...-G14 Fig. 16 Festo ERMB 2018-12a Español...
-
Página 17: Curvas Características
ERMB Curvas características Fuerza estática máxima Fx y Fy en función de la distancia “y” y “z” ERMB-20 ERMB-25 ERMB-32 | Fy | | Fx | Festo ERMB 2018-12a... - Página 18 ERMB Fuerza dinámica máxima Fx y Fy en función de la distancia “y” y “z” ERMB-20 ERMB-25 ERMB-32 | Fy | | Fx | Festo ERMB 2018-12a...
- Página 19 ERMB Festo ERMB 2018-12a...
- Página 20 Copyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Alemania Phone: +49 711 347-0 Fax: +49 711 347-2144 Sin nuestra expresa autorización, queda terminantemente prohibida E-mail: la reproducción total o parcial de este documento, así como su uso service_international@festo.com...
