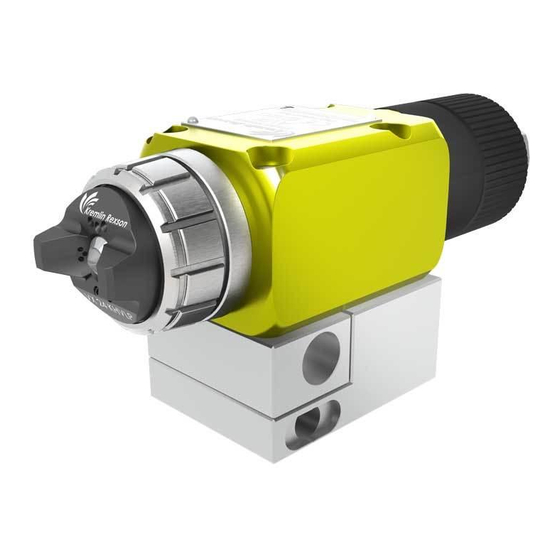

PISTOLA AVX + BASE ESPECIAL
IMPORTANTE : Lea con atención todos los documentos antes de almacenar, instalar o poner en
marcha el equipo (uso exclusivamente profesional).
LAS FOTOGRAFÍAS E ILUSTRACIONES NO SON VINCULANTES. LOS MATERIALES ESTÁN SUJETOS A CAMBIOS SIN PREVIO AVISO.
DOCUMENTACIÓN
AIRMIX
Notice : 582.113.110-SP - 1907
Fecha : 01/07/19
TRADUCCIÓN DEL MANUAL ORIGINAL
SAMES KREMLIN SAS
13, chemin de Malacher
38 240 - MEYLAN - France
: 33 (0)4 76 41 60 60
www.sames-kremlin.com
®
Anula :
Modif. :
l
Publicidad
Tabla de contenido
Manuales relacionados para SAMES KREMLIN AIRMIX AVX
Resumen de contenidos para SAMES KREMLIN AIRMIX AVX
- Página 1 IMPORTANTE : Lea con atención todos los documentos antes de almacenar, instalar o poner en marcha el equipo (uso exclusivamente profesional). LAS FOTOGRAFÍAS E ILUSTRACIONES NO SON VINCULANTES. LOS MATERIALES ESTÁN SUJETOS A CAMBIOS SIN PREVIO AVISO. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ...
- Página 2 SAMES KREMLIN, nonché le normative nazionali e/o reparação do equipamento de acordo com as locali, de SAMES KREMLIN y a la normativa nacional y/o preconizações de SAMES KREMLIN, bem como com local, outros regulamentos nacionais e/ou locais aplicáveis,...
- Página 3 DECLARAŢIA DE CONFORMITATE UE Le fabricant / The manufacturer / Der Hersteller SAMES KREMLIN SAS / El fabricante / Il produttore / O fabricante 13, chemin de Malacher / De fabrikant / Tillverkare / Valmistaja / Producent / Výrobce 38 240 - MEYLAN - FRANCE / Proizvajalec / Výrobca / Gyártó...
- Página 4 Utformat i Meylan, den / Meylan, Ranska, / Sporządzono w Meylan, dnia / Meylan, dnia / V Meylanu, / V Meylan dňa / Kelt Meylanban, / Întocmită la Meylan, pe data de 27/06/2019 - 06/27/2019 SAMES KREMLIN - 3 -...
-
Página 5: Instrucciones De Seguridady De Instalación
(uso exclusivamente profesional). LAS FOTOGRAFÍAS E ILUSTRACIONES NO SON VINCULANTES. LOS MATERIALES ESTÁN SUJETOS A CAMBIOS SIN PREVIO AVISO. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ... - Página 6 / o daños del material, resultantes de la destrucción, la ocultación o la retirada total o parcial de los protectores. No modificar o transformar el material. SAMES KREMLIN suministra o aprueba en exclusiva las piezas y accesorios. Comprobar el material periódicamente. Cambiar las piezas defectuosas o desgastadas.
- Página 7 (consultar los datos de seguridad de los productos), • Equipar los bidones con tapas para reducir la difusión de gas y vapores en la cabina. SAMES KREMLIN - 2 - N° : 578.001.130-SP-1804...
- Página 8 • Llevar ropa y protecciones adecuadas, Llevar gafas, orejeras, guantes, zapatos, monos protectores y máscaras para las vías respiratorias. (Consultar el capítulo "Protección indvidual" de la guía de selección SAMES KREMLIN). ¡OJO! Prohibido utilizar disolventes con base de hidrocarburo halogenado, así como productos que contienen estos disolventes en presencia de aluminio o cinc.
-
Página 9: Manipulación
Teniendo en cuenta que los usuarios emplean una diversidad de productos, y que es imposible enumerar la totalidad de las características de las substancias químicas, de sus interacciones y de su evolución en el tiempo, SAMES KREMLIN no podrá ser responsable : • de la incorrecta compatibilidad de los materiales en contacto, •... -
Página 10: Marcaje Materiales
Por favor, actue según las normas locales y no se deshaga del equipo en lugares inapropriados. Una eliminación correcta de este equipo podrá ayudar a prevenir potenciales consequencias negativas para el medioambiente y la salud. SAMES KREMLIN - 5 - N° : 578.001.130-SP-1804... -
Página 11: Desmontaje / Montaje
IMPORTANTE : poner en marcha el equipo (uso exclusivamente profesional). LAS FOTOGRAFÍAS E ILUSTRACIONES NO SON VINCULANTES. LOS MATERIALES ESTÁN SUJETOS A CAMBIOS SIN PREVIO AVISO. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ... - Página 12 La pistola es de conformidad a la directiva ATEX y no debe ser modificada, en ningún caso. SAMES KREMLIN no se hace responsable de que esta preconización no sea respetada. Índice Instrucciones Descripción...
- Página 13 Hacer adelantar la aguja y golpear ligeramente en el eje para sacar el conjunto cartucho-aguja (14). Montar el nuevo conjunto aguja-cartucho equipado preséntandole por delante. IMPORTANTE : con un tubo, empujar el cartucho hasta sentir el tope. SAMES KREMLIN - 2 - N° : 578.054.110-SP-1905...
- Página 14 Antes de cada operación de montaje : - Limpiar las piezas con un disolvente de limpieza compatible, - Montar juntas nuevas si necesario, sin olvidar de engrasarlas con grasa PTFE, - Montar piezas nuevas si necesario. SAMES KREMLIN - 3 - N° : 578.054.110-SP-1905...
- Página 15 Doc. 573.352.050 Modif. / Änderung : Pièces de rechange Mise à jour / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 14/06/19 / Actualización Ersatzteilliste Annule/Cancels/Ersetzt/Anula : Piezas de repuesto 09/01/06 + EMBASE SPECIALE / SPECIAL BASE / SPEZIELLER GRUNDPLATTE / BASE ESPECIAL 129.695.200 PISTOLET AUTOMATIQUE AIRMIX...
- Página 16 Bindstopfen Tapón 88 126 Vis M 5x40 Screw, M 5x40 Schraube M 5x40 Tornillo M 5x40 44 129 529 907 Joint (les 10) Seal (pack of 10) Dichtung (10 St.) Junta (bolsa de 10) SAMES KREMLIN Doc. / Dok. 573.352.050...
- Página 17 (material), double AG 1/4 NPT - AG 1/2 JIC (producto) M 1/4 NPT - M 1/2 JIC male, 1/4 NPT - 1/2 JIC M 1/4 NPT - M 1/2 JIC (# 5 JIC) SAMES KREMLIN Doc. / Dok. 573.352.050...
- Página 18 0.47 Embase / Base / Grundplatte / Base 4 trous : M 5 1 trou : M 8 x 8 mm Rep. 48,5 37,7 5,75 16,3 26,5 " 1.48 0.23 0.22 0.64 0.86 1.04 SAMES KREMLIN Doc. / Dok. 573.352.050...
- Página 19 Tapón 88 126 Vis M 5x40 Screw, M 5x40 Schraube M 5x40 Tornillo, M 5x40 44 129 529 907 Joint (les 10) Seal (pack of 10) Dichtung (10 St.) Junta (bolsa de 10) SAMES KREMLIN Doc. / Dok. : 573.349.050...
- Página 20 (material) double Edelstahl (producto) M 1/4 NPT - M 1/2 JIC male, 1/4 NPT - 1/2 JIC AG 1/4 NPT - AG 1/2 JIC M 1/4 NPT - M 1/2 JIC (# 5 JIC) SAMES KREMLIN Doc. / Dok. : 573.349.050...
- Página 21 Para que la pistola AVX tenga un abanico ajustable, Vd. tiene que equiparla con un cabezal VX 24 y la base con una aguja de los eventos (consultar opción - kit : VX 24 y aguja de los eventos + racor). SAMES KREMLIN Doc. / Dok. : 573.349.050...
- Página 22 Para establecer la referencia de una boquilla reemplazar las cruces por el número de la boquilla precedido por 134 5XX XXX ejemplo : para pedir una boquilla 09.094 emplear la referencia : 134 509 094 SAMES KREMLIN Doc. / Dok. : 573.349.050...
- Página 23 82 029 253 002 Raccord pour réglage Remote adjusting fan width Spezialanschluss zur Racor regulación anchura largeur de jet à distance Fernverstellung der Spritz- abanico a distancia strahlbreite (Achtung Pis- tole wird dauerabblasend) Ind. 80 Ind. 81 Ind. 82 SAMES KREMLIN Doc. / Dok. : 573.349.050...
- Página 24 075 850 011 Coudée 45°, Length : 10" Länge : 250 mm, Longitud : 250 mm, longueur : 250 mm Extension with 45 Kopf 45° abgewinkelt codo a 45° degree swivel SAMES KREMLIN Doc. / Dok. : 573.349.050...
-
Página 25: Mantenimiento Preventivo
IMPORTANTE: poner en marcha el equipo (uso exclusivamente profesional). LAS FOTOGRAFÍAS E ILUSTRACIONES NO SON VINCULANTES. LOS MATERIALES ESTÁN SUJETOS A CAMBIOS SIN PREVIO AVISO. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 www.sames-kremlin.com... - Página 26 Limpiar la instalación y dejarla llena de disolvente. Nunca sumergir la pistola en el disolvente de limpieza. Comprobar la presencia de una junta o de un micro-tamiz al interior de la boquilla. SAMES KREMLIN - 1 - N° : 578.057.110-SP-1903...
-
Página 27: Incidencias De Funcionamiento
IMPORTANTE: poner en marcha el equipo (uso exclusivamente profesional). LAS FOTOGRAFÍAS E ILUSTRACIONES NO SON VINCULANTES. LOS MATERIALES ESTÁN SUJETOS A CAMBIOS SIN PREVIO AVISO. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 www.sames-kremlin.com... - Página 28 Fuga de pintura por el testigo de Cartucho deteriorado Cambiar el cartucho. fuga La anchura de abanico no Fuga de aire por la parte Cambiar la aguja de los eventos. cambia delantera de la pistola SAMES KREMLIN - 1 - N° : 578.058.110-SP-1903...
- Página 29 (uso exclusivamente profesional). LAS FOTOGRAFÍAS E ILUSTRACIONES NO SON VINCULANTES. LOS MATERIALES ESTÁN SUJETOS A CAMBIOS SIN PREVIO AVISO. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ...
-
Página 30: Funcionamiento
En caso de utilizar un cabezal de abanico regulable, es posible optimizar la anchura del chorro mediante la aguja de regulación del aire. Nota : si el caudal no es suficiente o muy importante, utilizar una boquilla diferente (ver cuadro de boquillas AIRMIX®). SAMES KREMLIN - 1 - N° : 578.023.120-SP-1903... - Página 31 CM = carrera total de la máquina (es decir de las pistolas). VM = velocidad de la máquina (es decir de las pistolas). 2 capas de pulverización (4 si quisiéramos el doble de espesor de la capa final). SAMES KREMLIN - 2 - N° : 578.023.120-SP-1903...
-
Página 32: Características Técnicas
(uso exclusivamente profesional). LAS FOTOGRAFÍAS E ILUSTRACIONES NO SON VINCULANTES. LOS MATERIALES ESTÁN SUJETOS A CAMBIOS SIN PREVIO AVISO. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ... -
Página 33: Descripción
50°C Consumo de aire de 3 a 7,5 m3/h Materiales en contacto con el producto Inox - inox tratado Asiento (desmontable) Inox Ruido (a 1m - según norma ISO 3746) 77 dBa SAMES KREMLIN - 1 - N° : 578.054.120-SP-1905... -
Página 34: Alimentación
Fijación del conjunto (pistola-base) en F1 : eje Ø 16, longitud 100 mm. La puesta a la tierra de la pistola se llevará a cabo mediante el soporte (que está conectado a la tierra) o mediante la tubería producto conductora. SAMES KREMLIN - 2 - N° : 578.054.120-SP-1905... - Página 35 DIMENSIONES : PISTOLA AVX CON BASE A CONEXIÓN LATÉRAL Índ. 44,5 Ø 8,2 Base (vista de debajo) 4 agujeros : M 5 x 10 mm 1 agujero : M 8 x 7 mm Índ. 48,5 37,7 5,75 16,3 20,25 SAMES KREMLIN - 3 - N° : 578.054.120-SP-1905...
- Página 36 DIMENSIONES : PISTOLA AVX CON BASE A CONEXIÓN TRASERA Índ. 44,5 Ø 8 81,50 Base (vista de debajo) 3 agujeros : M 5 x 15 mm 1 agujero : M 8 x 10 m Índ. 38,75 37,7 5,75 16,3 26,25 SAMES KREMLIN - 4 - N° : 578.054.120-SP-1905...
-
Página 37: Instalación
Presión máxima de alimentación en aire de la pistola P prod : 200 bar / 2900 psi Presión producto máxima a la entrada de la pistola Número entregado por SAMES KREMLIN. Las 2 primeras cifras indican el año de fabricación. SAMES KREMLIN - 5 - N°... - Página 38 • • por la tubería producto conductora o conductora estática. La conexión entre la pistola y la tierra debe tener una resistencia ≤ 1 MΩ. SAMES KREMLIN - 6 - N° : 578.054.120-SP-1905...
- Página 39 La distancia de 1 metro que se menciona en el esquema sólo se da como dado orientativo y no podría comprometer la responsabilidad de SAMES KREMLIN. El utilizador se hace responsable de la delimitación exacta de las zonas que depende de los productos utilizados, del ambiente del material y de las condiciones de utilización...
