Información técnica
Cuidados al manejar las tarjetas
•
•
No quite la tarjeta mientras la unidad está accediendo a los datos (esto puede dañar la tarjeta o la unidad).
•
No toque los contactos de la parte posterior de la tarjeta.
•
No someta la tarjeta a una presión alta ni a golpes.
•
Introduzca la tarjeta en el sentido correcto (de lo contrario, la tarjeta podría dañarse).
•
La interferencia eléctrica, la electricidad estática o el funcionamiento erróneo pueden dañar los datos o la tarjeta.
Haga una copia de seguridad de los datos con frecuencia por si éstos se deterioran o se dañan, o por si la
unidad funciona mal. (Panasonic no se hace responsable de ningún deterioro o daño de los datos grabados.)
Formatos de datos para examinar tarjetas
: Imágenes fi jas grabadas con cámaras digitales compatibles con archivos JPEG de las normas DCF ∗ y EXIF
Foto
Formato de datos - Línea de base de JPEG (Submuestreo 4:4:4, 4:2:2 o 4:2:0)
Número máximo de archivos - 9.999
Resolución de imagen - 160 × 120 a 10.000.000
Película : Archivos compatibles con la norma SD-Video Ver. 1.2 [MPEG-2 (formato PS)] y con la norma AVCHD,
con un formato de audio que es el formato MPEG-1/Layer-2 o el formato Dolby Digital
•
(No modifi que los datos con un PC)
Tipo de tarjeta compatible (capacidad máxima): Tarjeta SDHC (4 GB), tarjeta SD (2 GB), tarjeta multimedia
•
(128 MB), tarjeta miniSD (1 GB) (se necesita adaptador para miniSD)
•
Si se utiliza la tarjeta miniSD, insértela / retírela junto con el adaptador.
Compruebe la información más reciente del tipo de tarjeta en el sitio Web siguiente. (En inglés solamente)
http://panasonic.co.jp/pavc/global/cs/
∗DCF (normas de diseño para sistemas de archivos de cámaras): Norma unifi cada establecida por la Japan Electronics and Information Technology Industries Association (JEITA)
Nota
•
•
Formatee la tarjeta con el equipo de grabación.
•
Puede que la imagen no aparezca correctamente en este televisor dependiendo del equipo de grabación utilizado.
•
La visualización puede tardar en aparecer un poco cuando hay muchos archivos y carpetas.
•
Esta función no puede visualizar Motion JPEG ni imagen fi ja que no haya sido formateada con DCF (a saber, TIFF, BMP).
Una imagen JPEG modifi cada con un PC puede que no se visualice.
•
Las imágenes importadas desde un PC deberán ser compatibles con EXIF (archivo de imagen intercambiable) 2.0, 2.1 y 2.2.
•
Los archivos degradados parcialmente podrán visualizarse con una resolución reducida.
•
Todos los datos con la extensión ".JPG" se leerán en el Modo vista de fotos.
•
Los nombres de carpetas y archivos pueden ser diferentes dependiendo de la cámara digital utilizada.
•
No utilice caracteres de dos bytes ni cualquier otro código especial.
•
Es posible que la tarjeta no pueda utilizarse con esta unidad si se cambian los nombres de archivos o carpetas.

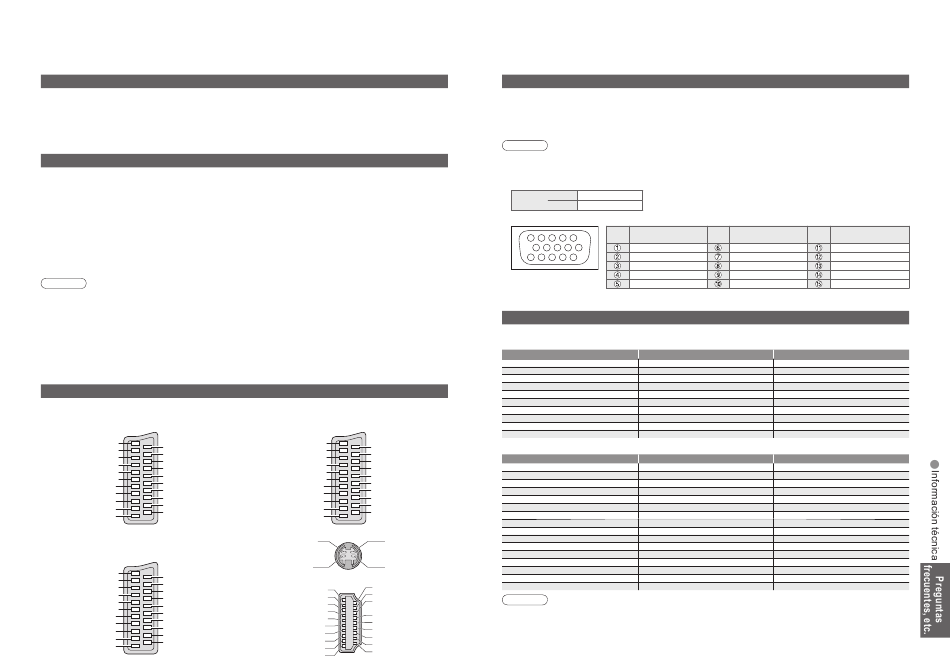

Información sobre los terminales SCART, S-vídeo y HDMI
■
Enchufe Scart AV1
(RGB, VÍDEO)
Las entradas adecuadas para AV1 incluyen RGB (Rojo /
Verde / Azul).
Tierra de enchufe
21
20
Entrada de CVBS (vídeo)
Salida de CVBS (vídeo)
19
18
Tierra de estado de RGB
Tierra de CVBS
17
16
RGB de estado
Entrada de rojo
15
14
Tierra
Tierra de rojo
13
12
- -
Entrada de verde
11
10
- -
Tierra de verde
9
8
CVBS de estado
Entrada de azul
7
6
Entrada de audio (L)
Tierra de azul
5
4
Tierra de audio
Salida de audio (L)
3
2
Entrada de audio (R)
Salida de audio (R)
1
■
Enchufe Scart AV3
(RGB, VÍDEO, S-VÍDEO, Q-Link)
AV3 :Los contactos 15 y 20 dependen de la conmutación
AV3 S-VHS / VIDEO.
Tierra de enchufe
21
20
Entrada de CVBS (vídeo)
Salida de CVBS (vídeo)
19
18
Tierra de estado de RGB
Tierra de CVBS
17
16
RGB de estado
Entrada de rojo, S.C.
15
14
Tierra
Tierra de rojo
13
12
- -
Entrada de verde
11
10
Datos Q-Link
Tierra de verde
9
8
CVBS de estado
Entrada de azul
7
6
Entrada de audio (L)
Tierra de azul
5
4
Tierra de audio
Salida de audio (L)
3
2
Entrada de audio (R)
38
Salida de audio (R)
1
■
Enchufe Scart AV2
(VÍDEO, S-VÍDEO, Q-Link)
AV2 :Los contactos 15 y 20 dependen de la conmutación
AV2 S-VHS / VIDEO.
Tierra de enchufe
21
20
Entrada de CVBS (vídeo)
Salida de CVBS (vídeo)
19
18
Tierra
Tierra de CVBS
17
16
- -
Entrada S.C.
15
14
Tierra
Tierra
13
12
- -
- -
11
10
Datos Q-Link
Tierra
9
8
CVBS de estado
- -
7
6
Entrada de audio (L)
Tierra
5
4
Tierra de audio
Salida de audio (L)
3
2
Entrada de audio (R)
Salida de audio (R)
1
■
Enchufe de 4 contactos de S-VÍDEO AV4
Entrada de crominancia
Entrada de luminancia
Tierra de crominancia
Tierra de luminancia
■
Terminal HDMI
Detección de
18
Alimentación de +5 V
clavija conectada
19
16
SDA
Tierra DDC/CEC
17
14
Reservado (en cable pero sin
SCL
15
conexión en dispositivo)
CEC
13
12
Reloj− TMDS
Blindaje de reloj TMDS
11
10
Reloj+ TMDS
Datos 0− TMDS
9
8
Blindaje de datos 0 TMDS
Datos 0+ TMDS
7
6
Datos 1− TMDS
Blindaje de datos 1 TMDS
5
4
Datos 1+ TMDS
3
Datos 2− TMDS
2
Blindaje de datos 2 TMDS
Datos 2+ TMDS
1
Conexión de PC
A este televisor se puede conectar un PC para poder ver la imagen del PC y escuchar sonido en el televisor.
•
Señales PC que pueden ser introducidas: Frecuencia de exploración horizontal de 31 a 69 kHz; frecuencia de
exploración vertical de 59 a 86 Hz (más de 1.024 líneas de señales pueden causar una visualización incorrecta
de la imagen).
•
No es necesario un adaptador PC para el conector D-sub de 15 contactos que cumple con DOS/V.
Nota
•
Algunos modelos de PC no se pueden conectar a este televisor.
•
Cuando utilice un PC, ponga la calidad de visualización en color del PC más alta.
•
Para conocer detalles de las señales de PC aplicables, vea más abajo.
•
Resolución máxima de visualización
4:3
1.440 × 1.080 píxeles
Aspecto
16:9
1.920 × 1.080 píxeles
•
Señal de conector D-sub de 15 contactos
N°
Nombre de la señal
patilla
5
4
3
2
1
R
10
9
8
7
6
G
15 14 13 12 11
B
NC (no conectado)
GND (tierra)
La señal de entrada no se puede visualizar
COMPONENT (Y, P
, P
), HDMI
B
R
∗ Marca: Señal de entrada aplicable
Nombre de la señal
525 (480) / 60i
525 (480) / 60p
625 (576) / 50i
625 (576) / 50p
750 (720) / 60p
750 (720) / 50p
1.125 (1.080) / 60i
1.125 (1.080) / 50i
1.125 (1.080) / 60p
1.125 (1.080) / 50p
PC (D-sub 15P)
Nombre de la señal
Frecuencia horizontal (kHz)
640 × 400 @70 Hz
640 × 480 @60 Hz
640 × 480 @75 Hz
800 × 600 @60 Hz
800 × 600 @75 Hz
800 × 600 @85 Hz
852 × 480 @60 Hz
1.024 × 768 @60 Hz
1.024 × 768 @70 Hz
1.024 × 768 @75 Hz
1.024 × 768 @85 Hz
1.280 × 1.024 @60 Hz
1.366 × 768 @60 Hz
Macintosh13" (640 × 480)
Macintosh16" (832 × 624)
Macintosh21" (1.152 × 870)
•
Nota
Las señales diferentes de las indicadas arriba pueden no visualizarse correctamente.
•
Las señales de arriba son reformateadas para poder verlas de forma óptima en su pantalla.
•
La señal de entrada aplicable para el ordenador es básicamente compatible con la hora estándar VESA.
•
La señal del ordenador se magnifi ca o comprime para que pueda visualizarse, por lo que tal vez
no sea posible mostrar los detalles fi nos con sufi ciente claridad.
N°
N°
Nombre de la señal
Nombre de la señal
patilla
patilla
GND (tierra)
NC (no conectado)
GND (tierra)
NC (no conectado)
GND (tierra)
NC (no conectado)
GND (tierra)
NC (no conectado)
COMPONENT
HDMI
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
∗
Frecuencia vertical (Hz)
31,47
70,07
31,47
59,94
37,50
75,00
37,88
60,32
46,88
75,00
53,67
85,06
31,44
59,89
48,36
60,00
56,48
70,07
60,02
75,03
68,68
85,00
63,98
60,02
48,39
60,04
35,00
66,67
49,73
74,55
68,68
75,06
HD
VD
39
