Conexión básica
El equipo externo y los cables mostrados no se suministran con este televisor.
Asegúrese de que la unidad esté desconectada de la toma de corriente antes de conectar o desconectar cualquier cable.
Cuando desconecte el cable de alimentación, asegúrese absolutamente de desconectar primero la clavija de alimentación de la toma de corriente.

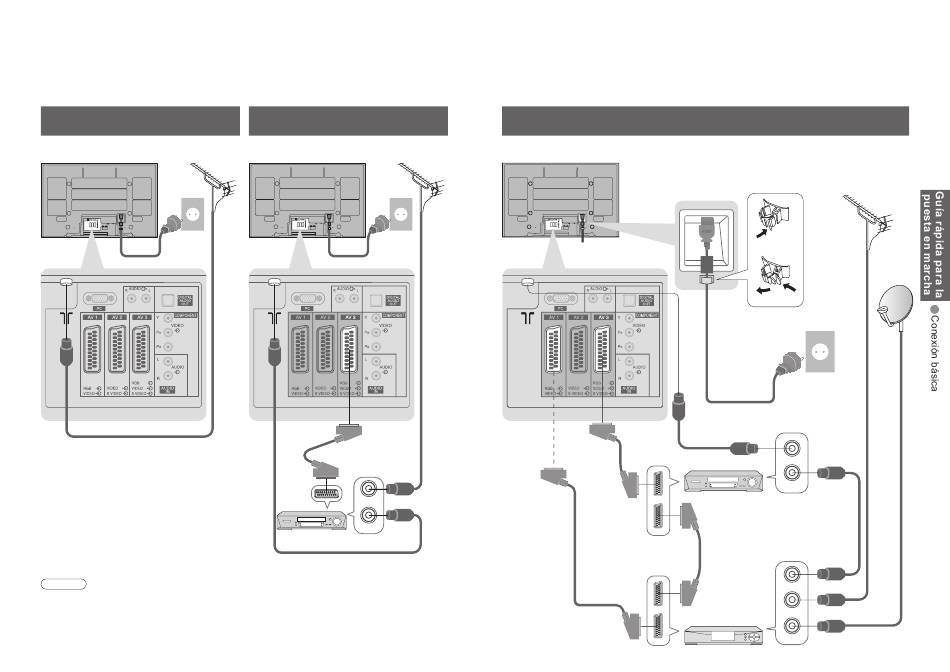

Ejemplo 1
Conexión de antena

Televisor solamente

Parte posterior del televisor
Antena
220-240 V CA
50 / 60 Hz
Cable de alimentación (suministrado)
Nota
Conecte a AV2 / 3 para una grabadora DVD / videograbadora compatible con Q-Link (pág. 30).
8
Ejemplo 2
Conexión de grabadora DVD / videograbadora
Televisor, grabadora DVD o videograbadora
Parte posterior del televisor
220-240 V CA
50 / 60 Hz
Cable
de RF
Cable de alimentación (suministrado)
Cable SCART
(función completa)
Cable de RF
RF IN
RF OUT
Grabadora DVD o
videograbadora
Cable de RF
Ejemplo 3
Conexión de grabadora DVD / videograbadora y receptor digital multimedia
Televisor, grabadora DVD / videograbadora y receptor digital multimedia
Antena
Parte posterior del televisor
Cable SCART
(función completa)
Cable SCART
(función completa)
Abrazadera
Antena
Para soltar
Cable de RF
220-240 V CA
50 / 60 Hz
Cable de alimentación (suministrado)
Cable de RF
RF OUT
RF IN
Grabadora DVD o
videograbadora
Cable de RF
Cable SCART
(función completa)
RF OUT
RF IN
Cable de RF
RF IN
Receptor digital multimedia
9
