MONTAJE
19
15
17

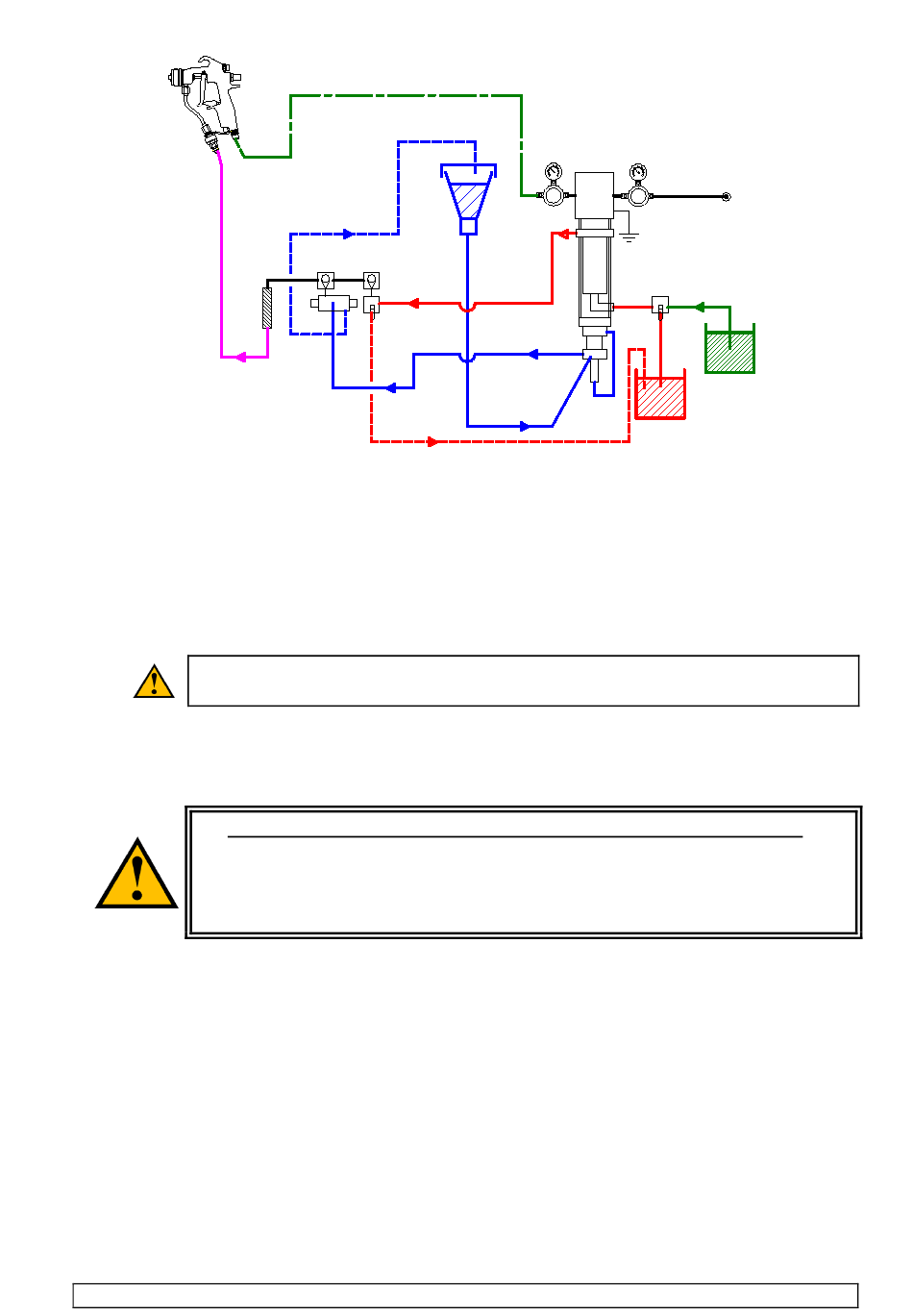

Montar las tuberías (18 y 17) entre la bomba y la pistola AIRMIX® :
La tubería (18) tiene que ser de calidad antiestática (banda verde, ∅ interior 7 mm).
La tubería (17) debe ser una tubería de tipo AIRMIX ® (∅ interior 4,8 o 6,5 mm).
Conectar el equipo de aire de la bomba a la red de aire comprimido con una tubería, Ø interior 10
mm.
Elegir una boquilla AIRMIX® (de calibre 04 a 09 - consultar el cuadro de las boquillas en el libro de
instrucciones de la pistola) y montarla en la pistola (19).
La bomba PU 2160F se equipa con un cable de masa. Conectar la bomba a una
toma de tierra.
Verter lubricante " T " en la brida de la hidráulica BASE o un disolvente compatible con el producto.
Llenar el 3/4 de la cubeta.
Desenroscar los 2 manorreductores de aire (8 & 9), después alimentar el conjunto con aire (P = 6
bar máxi, aire limpio).
→ No instale una válvula de aislamiento en el circuito de alimentación CATA (entre
el depósito y la hidráulica FLOWMAX ). Eso podría dañar de manera irreversible
el fuelle.
→ No instale un dispositivo que puede actuar como una válvula anti retorno.
→ No cree una superpresión en el circuito CATA.
5. FUNCIONAMIENTO
ETIQUETA
La etiqueta encolada en la bomba explica las 3 fases de funcionamiento de la bomba :
CEBADURA - TRABAJO - LIMPIEZA.
Las 3 fases de funcionamiento se seleccionan :
- manejando la válvula (11) del manifold (→ índice A en la etiqueta),
- pilotando una de las válvulas del cambiador de color (12) (→ índice B en la etiqueta),
- manejando la válvula (20) situada a la aspiración de la base y del disolvente (→ índice S en la
etiqueta).
SAMES KREMLIN
18
14
13
11
12
Nota : estas tuberías no son suministradas con la bomba.
Página 6
8
9
MP
B
HA
20
HB
A
AC
S
Libro : 573.182.114
