Controlador N120
MANUAL DE OPERACIÓN – V2.0x E
PRESENTACIÓN
Controlador de proceso sumamente versátil. Acepta en un único
modelo la mayoría de los sensores y señales utilizados en la
industria y proporciona los principales tipos de salida necesarios a la
actuación en los diversos procesos.
Se puede realizar la configuración directamente en el controlador o a
través de la interfaz USB una vez que se instale el software
QuickTune o el software NConfig en el computador que se va a
utilizar. Cuando se conecta al USB, el dispositivo será reconocido
como un puerto de comunicación en serie (COM) que opera con el
protocolo Modbus RTU.
A través de la interfaz USB, aunque desconectada la alimentación,
se puede guardar la configuración establecida en un archivo, e esta
puede ser copiada a otros equipos que requieran de los mismos
parámetros de configuración.
N120, además de ser un controlador, es también un registrador
electrónico. El registrador electrónico de datos (data logger) funciona
de manera independiente del controlador. El ajuste de los
parámetros del registrador se hace exclusivamente usando el
programa LogChart-II.
Es importante que el usuario lea atentamente este manual antes de
utilizar el controlador. Verifique que la versión de este manual
coincida con la del instrumento (el número de la versión de software
es mostrado cuando el controlador es energizado).
CARACTERÍSTICAS PRINCIPALES
Capacidad de almacenar 32700 registros (data logger);
•
Entrada universal multisensor, sin alteración de hardware;
•
Protección para sensor abierto en cualquier condición;
•
Salida de control del tipo relé y pulso, todos disponibles;
•
Sintonía automática de los parámetros PID;
•
Función automática / manual con transferencia "bumpless",
•
Cuatro alarmes independientes, con funciones de mínimo,
•
máximo, diferencial (desvío), sensor abierto y evento;
Temporización para las alarmas;
•
Entrada digital con 4 funciones;
•
Soft Start programable;
•
Rampas y mesetas con 20 programas de 9 segmentos,
•
Interconectables en un total de 180 segmentos;
Contraseña para protección del teclado;
•
Función LBD (loop break detector);
•
Alimentación 100-240 Vca, ± 10 %.
•
NOVUS AUTOMATION
OPERACIÓN

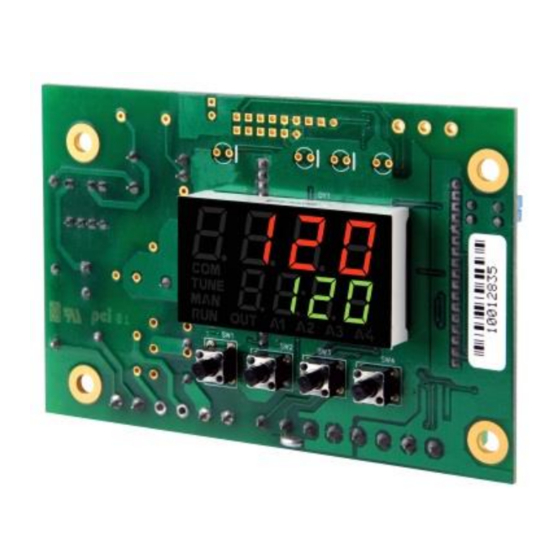

El panel frontal del controlador, con sus partes, puede ser visto en la
Fig. 1:
Fig. 1 - Identificación de las partes del panel frontal
• Display de PV / Programación: Presenta el valor actual de la PV
(Process Variable). Cuando en el modo de operación o
programación, muestra el mnemotécnico del parámetro que está
siendo presentado.
• Display de SP / Parámetros: Presenta el valor de SP (Setpoint) y
de los demás parámetros programables del controlador.
• Señalizador COM: Parpadea todas las veces que el controlador
intercambia datos con el exterior.
• Señalizador TUNE: Enciende mientras el controlador ejecuta la
operación de sintonía automática.
• Señalizador MAN: Señaliza que el controlador está en el modo de
control manual.
• Señalizador RUN: Indica que el controlador está activo, con la
salida de control y alarmas habilitados.
• Señalizador OUT: Para salida de control Relé o Pulso, el
señalizador OUT representa el estado instantáneo de esta salida.
Cuando la salida de control es definida como analógica (0-20 mA
o 4-20 mA) este señalizador permanece constantemente
encendido.
• Señalizadores A1, A2, A3 e A4: señalizan la ocurrencia de
situación de alarma.
• Tecla P (Prog): Tecla utilizada para avanzar a los sucesivos
parámetros del controlador.
• Tecla B (Back): Tecla utilizada para retroceder parámetros.
Tecla de aumento y  - Tecla Disminución: Estas teclas
• 
permiten alterar los valores de los parámetros.
Al ser energizado, el controlador presenta por 3 segundos el número
de su versión de software, pasando luego a operar, mostrando en el
visor superior la variable del proceso (PV) y en el valor de SP de
Control.
Para operar adecuadamente, el controlador necesita de una
configuración que es la definición de cada uno de los diversos
parámetros presentados por el controlador. El usuario debe entender
la importancia de cada parámetro y para cada uno determine una
condición válida o un valor válido.
Importante:
Siempre el primer parámetro a ser definido es el tipo de entrada.
1/14
