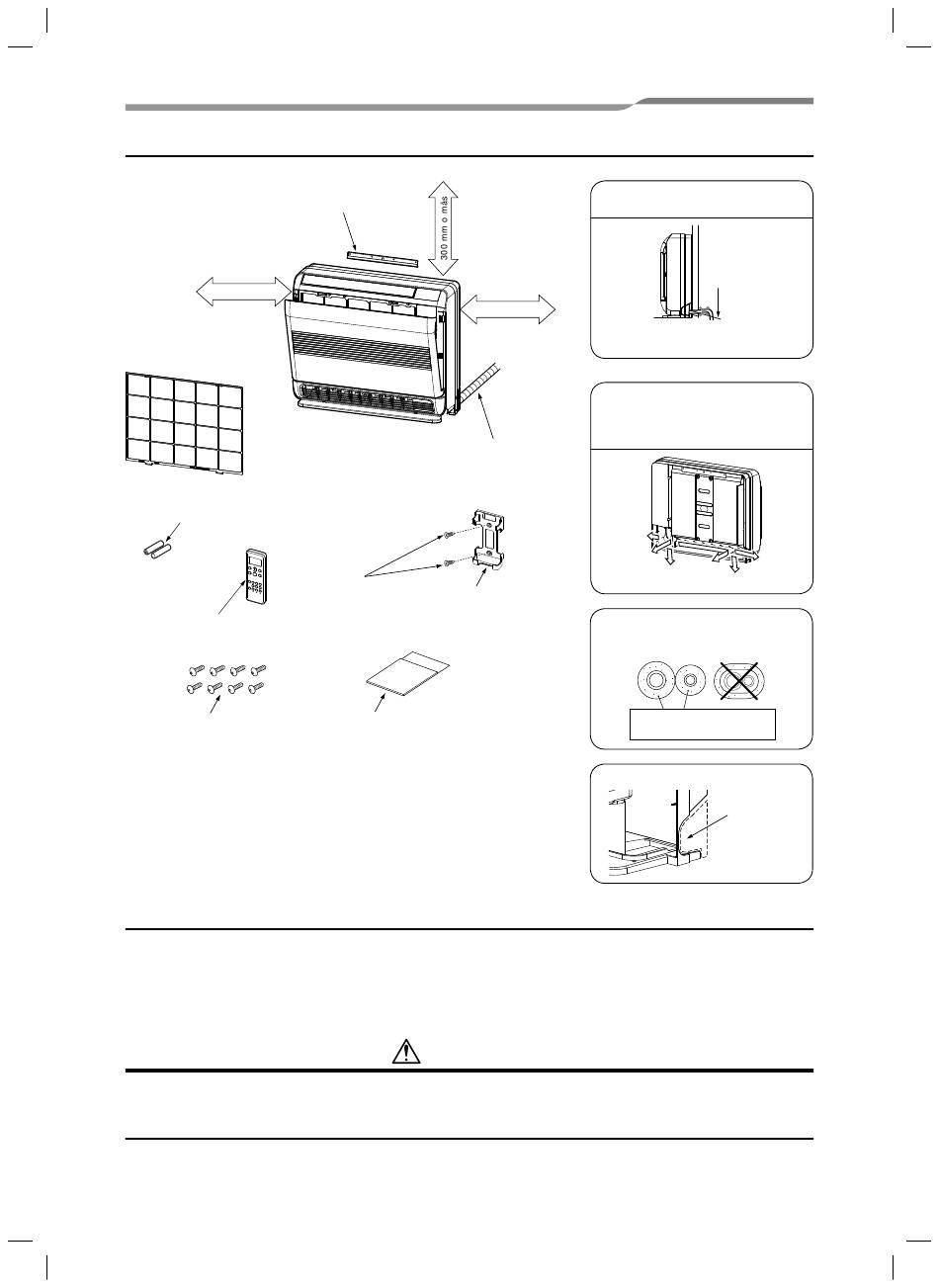

Diagrama de instalación de la unidad interior y de la exterior
300 mm o más
Filtro de aire
Pila
Control remoto inalámbrico
Tornillo para el montaje

Lugar de instalación
• Un lugar en el que sea posible contar con espacios alrededor de la unidad como se muestra en el diagrama
anterior.
• En un lugar en el que no haya obstáculos cerca de la entrada ni la salida de aire.
• En un lugar en el que se permita instalar la tubería a la unidad exterior fácilmente.
• En un lugar en el que se pueda abrir el panel frontal.
• Debe evitarse que el receptor inalámbrico esté expuesto directamente al sol.
• El microprocesador de la unidad interior no debe estar tan cerca de las fuentes de ruido RF.
(Para obtener más información, consulte el manual del usuario.)
8-ES
Placa de instalación
300 mm o más
Protección de la tubería
Tornillo para madera
Soporte del
de cabeza plana
control remoto
Aislante térmico
PRECAUCIÓN
–120–
Installation Manual
Coloca el tubo de desagüe de forma que
no quede fl ojo.
Corte el orifi cio
para la tubería
ligeramente
inclinado.
Asegúrese de que la inclinación del
tubo de desagüe es descendente.
Puede conectar la tubería auxiliar a la
parte izquierda, posterior izquierda,
derecha, posterior derecha, inferior
derecha o inferior izquierda.
Derecha
Posterior
Izquierda
derecha
Posterior
Inferior
izquierda Inferior izquierda
derecha
Aislamiento de las tuberías refrigerantes
aisle las tuberías separadamente, no
juntas.
Espuma de polietileno de 8 mm
de grosor con resistencia al calor
Para las tuberías derecha o izquierda
Corte la línea
de puntos
