La función de autoconfiguración suele ser más útil que la de rango
automático en las siguientes situaciones:
Solucionar problemas de una señal estable.
Ver automáticamente las medidas de la señal.
Cambiar fácilmente la forma de presentación de la señal. Por
ejemplo, ver sólo un ciclo de la forma de onda, o el flanco de subida
de la forma de onda.
Ver señales de vídeo o de FFT.

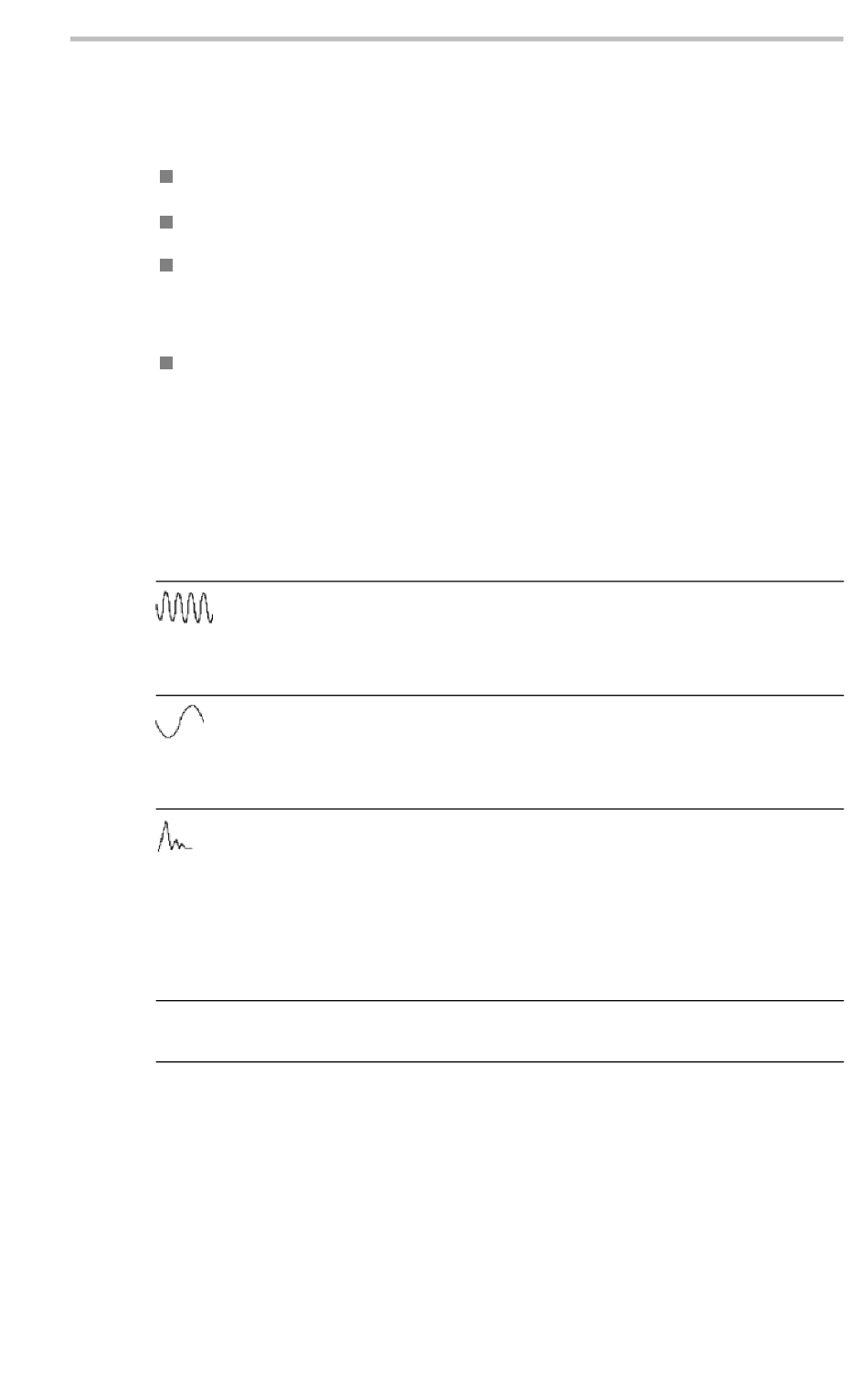

Onda sinusoidal

Cuando se utiliza la función de autoconfiguración y el osciloscopio
determina que la señal es similar a una onda sinusoidal, éste presenta las
opciones siguientes:
Opciones de onda
Sinusoidal de ciclo
múltiple
Sinusoidal de ciclo único
FFT
Deshacer
autoconfiguración

Onda o pulso cuadrado

Cuando se utiliza la función de autoconfiguración y el osciloscopio
determina que la señal es similar a una onda o pulso cuadrado, éste
presenta las opciones siguientes:
Manual del usuario del osciloscopio TDS1000B/2000B
Detalles
Presenta varios ciclos con escalado vertical y
horizontal adecuado; el osciloscopio presenta
medidas automáticas de RMS de ciclo,
frecuencia, período y pico a pico.
Establece la escala horizontal para presentar
un ciclo de la forma de onda; el osciloscopio
presenta las medidas automáticas de valor
medio y de pico a pico.
Convierte la señal de dominio de tiempo de
entrada en sus componentes de frecuencia
y muestra el resultado en forma de gráfico
comparativo de frecuencia y magnitud (espectro);
como se trata de un cálculo matemático, consulte
el capítulo FFT matemática para obtener más
información
Hace que el osciloscopio recupere la
configuración anterior
Referencia
