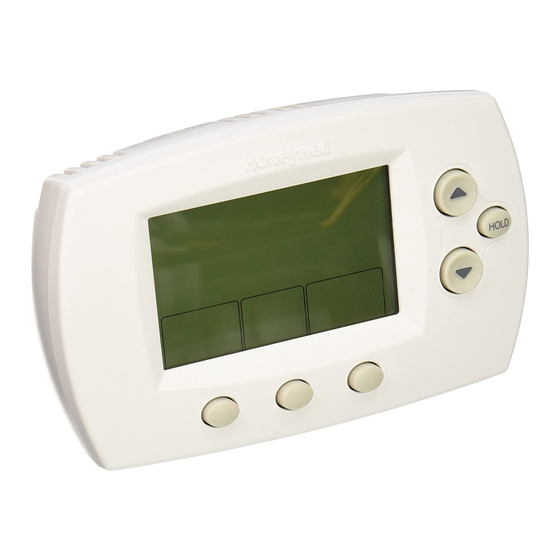

Honeywell FocusPRO 6000 Serie Manual De Instrucciones
Ocultar thumbs
Ver también para FocusPRO 6000 Serie:
- Guia del usuario (25 páginas) ,
- Informacion de producto (4 páginas)
Tabla de contenido
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Programmable
Digital
Thermostat
Installation
Instructions
Wallplate installation
Remove the wallplate from the thermostat, then follow
directions below for mounting.
1. Remove battery holder.
2. Pull here to remove wallplate from new thermostat.
3. Pull wires through wire hole.
4. Position wallplate on wall, level and mark hole
positions with pencil.
5. Drill holes at marked positions as shown below, then
tap in supplied wall anchors.
6. Place wallplate over anchors, insert and tighten
mounting screws.
7. Insert reference card.
Drill 3/16"
holes for
drywall.
FocusPRO
6000
Drill 7/32"
holes for
plaster.
Wire hole
Mounting
screws
®
Series
M29433
MCR29434
M29369
Publicidad
Tabla de contenido
Manuales relacionados para Honeywell FocusPRO 6000 Serie
Resumen de contenidos para Honeywell FocusPRO 6000 Serie
- Página 1 FocusPRO Programmable ® 6000 Digital Thermostat Series Installation Instructions Wallplate installation Remove the wallplate from the thermostat, then follow directions below for mounting. 1. Remove battery holder. 2. Pull here to remove wallplate from new thermostat. 3. Pull wires through wire hole. 4.
-
Página 2: Power Options
Power options Keep wires in this Remove factory- shaded installed jumper only area for two-transformer systems. Insert batteries for primary or backup power. MCR29436 Connect for primary AC power (optional if batteries are installed). Wiring terminal designations Shaded areas below apply only to TH6320U/TH6220D or as otherwise noted. - Página 3 Common connection must come from cooling trans- [11] L terminal sends a continuous output when thermostat former. is set to Em. Heat. Connect to Honeywell zoning panels In Installer Setup, set system type to to switch the panel to Emergency Heat. Heat Only.
-
Página 4: Wiring Heat Pump Systems
Wiring heat pump systems TH6320U/TH6220D Shaded areas below apply only to or as otherwise noted. 1H/1C Heat Pump 2H/2C Heat Pump System System (TH6320U M29381 only) Power [R+Rc joined by jumper] Power Compressor contactor [R+Rc joined by jumper] 24VAC common Compressor contactor (stage 1) Changeover valve 24VAC common... -
Página 5: Installer Setup
Installer setup Follow the procedure below to configure the thermostat to match the installed heating/cooling system, and customize feature operation as desired. and FAN 1. To begin, press and hold the buttons until the display changes. Done 2. Press to change settings. 3. -
Página 6: Special Function
Setup function Settings & options (factory default in bold) Shaded areas below apply only to TH6320U/TH6220D or as otherwise noted. For gas or oil furnaces of less than 90% efficiency Auxiliary heat For steam or gravity systems cycle rate (CPH)* For hot water systems &... -
Página 7: Installer System Test
Installer system test 1. To begin, press and hold the buttons until the display changes. 2. Press to turn system on/off. 3. Press NEXT to advance to next test 4. Press DONE to terminate system test. System test System MCR29455 number status System test... -
Página 8: Customer Assistance
Customer assistance Pull at bottom to remove thermostat For assistance with this product, please visit from wallplate. customer.honeywell.com. Or call Honeywell Customer Care toll-free at 1-800-468-1502. Turn thermostat over to find model number and date code. CAUTION: EQUIPMENT DAMAGE HAZARD Compressor protection is bypassed during testing. -
Página 9: Installation De La Plaque Murale
FocusPRO Thermostat ® 6000 numérique programmable Série Notice D’installation Installation de la plaque murale Séparer la plaque murale du thermostat comme, puis suivre les directives d’installation. 1. Retirer le porte-pile. 2. Tirer ici pour enlever la plaque murale du thermostat neuf. -
Página 10: Options D'aLimentation
Options d’alimentation Enlever le cavalier Garder les fils dans installé en usine cettezone uniquement pour ombragée les systèmes à deux transformateurs. Insérer les piles pour l’alimentation primaire ou de secours. MCR29436 Brancher pour l’alimentation CA primaire (facultatif si des piles sont installées). Désignation des bornes Les zones ombragées ci-dessous s’appliquent seulement au TH6320U/TH6220D... - Página 11 à Em. Chauffage Brancher aux panneaux de Lors de la configuration, régler le type de système à Chauffage zones Honeywell pour commuter le panneau au chauffage seulement (Heat Only). d’urgence. Lors de la configuration, régler le type de système à...
-
Página 12: Montage Du Thermostat
Guide de câblage – systèmes de thermopompes TH6320U/TH6220D Les zones ombragées ci-dessous s’appliquent seulement au ou selon les indications. Système de Système de thermopompe 1C/1F thermopompe 2C/2F M29381 (TH6320U seulement) Alimentation [R+Rc reliés par le cavalier] Contacteur de compresseur Alimentation Neutre 24 V CA [R+Rc reliés par le cavalier] Robinet de substitution... - Página 13 Mode de configuration par l’installateur Suivre les directives ci-dessous pour configurer le thermostat pour qu’il corresponde au système de chauffage-refroidissement installé, et pour personnaliser son fonctionnement. 1. Pour commencer, appuyer sur les touches Done et FAN les maintenir enfoncés jusqu’à ce que l’affichage change.
-
Página 14: Fonction Spéciale
Fonctions Réglage et options (réglages de l’usine en gras) Les zones ombragées ci-dessous s’appliquent seulement au TH6320U/TH6220D ou selon les indications. Rythme de cycle Pour systèmes au gaz naturel ou au mazout d’une efficacité inférieure de chauffage à 90 % de stade 2/ Pour systèmes à... -
Página 15: Caractéristiques Techniques
Test du système par l’installateur 1. Pour commencer, enfoncer et tenir les touches jusqu’à ce que l’affichage change. 2. Appuyer sur pour activer ou désactiver le système. 3. Appuyer sur NEXT pour passer à l’essai suivant. 4. Appuyer sur DONE pour terminer l’essai du système. -
Página 16: Services À La Clientèle
Pour obtenir de l’aide avec ce produit, veuillez le détacher de la consulter le site customer.honeywell.com. plaque murale. ou vous adresser aux Services à la clientèle de Honeywell en composant le 1-800-468-1502. Retourner le thermostat pour trouver le numéro de modèle et le code de date. -
Página 17: Instalación De La Placa Para Pared
FocusPRO Termostato ® 6000 digital programable Series Instrucciones para la instalación Instalación de la placa para pared Quite la placa para pared del termostato, y luego siga las instrucciones para el montaje. 1. Extraiga el soporte de la batería. 2. Hale de aquí para quitar la placa para pared del nuevo termostato. -
Página 18: Opciones De Fuentes De Energía
Opciones de fuentes de energía Mantenga los cables en Quite el puente esta área instalado en la sombreada fábrica sólo en los sistemas con dos transformadores. Coloque las baterías para suministro de energía principal o de respaldo. MCR29436 Conecte para suministrar corriente CA (opcional si las baterías están instaladas). -
Página 19: Cableado: Sistemas Convencionales
Em. Heat. refrigeración. Durante la configuración de instalación, coloque el tipo de Conéctelo a los paneles de separación de Honeywell para sistema en “Heat Only”. cambiar a Em. Heat. Durante la configuración de instalación, coloque el tipo de sistema en Convencionalde 2 calentadores y 2 refrigeradores. -
Página 20: Cableado: Sistemas De Bomba De Calor
Cableado: sistemas de bomba de calor TH6320U y Las áreas sombreadas que aparecen abajo sólo se utilizan en el caso de los modelos TH6220D o según se indique. Sistema de bomba de Sistema de bomba de calor de 1 calentador y 1 calor de 2 calentadores M29381 refrigerador... -
Página 21: Configuración De Instalación
Configuración de instalación Siga el procedimiento que aparece a continuación para configurar el termostato a fin de que se corresponda con el sistema de calefacción y refrigeración instalado, y seleccione las funciones según lo desee. 1. Para comenzar, pulse y mantenga presionados Done los botones y FAN hasta que cambie la... -
Página 22: Funciones Especiales
Funciones de Configuraciones y opciones (las que vienen la configuración desde la fábrica aparecen en negrita) TH6320U y Las áreas sombreadas que aparecen abajo sólo se utilizan en el caso de los modelos TH6220D o según se indique. Velocidad de ciclo de Para sistemas de calefacción a gas o a aceite de menos de un 90% de calor auxiliar (CPH)* efectividad... -
Página 23: Prueba Del Sistema
Prueba del sistema 1. Para comenzar, pulse y mantenga presionados los botones hasta que cambie la pantalla 2. Presione para encender o apagar el sistema. 3. Presione “NEXT” para avanzar hacia la próxima prueba. 4. Presione “DONE” para finalizar la prueba del sistema. -
Página 24: Asistencia Al Cliente
Home and Building Technologies En los EE. UU.: Honeywell 1985 Douglas Drive North Golden Valley, MN 55422-3992 customer.honeywell.com ® Marca Registrada en los E.U.A © 2017 Honeywell International Inc. 69-2695EFS—07 M.S. Rev. 01-17 69-2695EFS-07 Impreso en EE. UU.
