- Página 1 MAKING MODERN LIVING POSSIBLE Manual de instalación ECtemp 535 Termostato electrónico www.EH.danfoss.com...
-
Página 3: Tabla De Contenido
Instrucciones de eliminación ..Introducción ECtemp 535 es un controlador de temperatura con tempo- rizador electrónico especialmente diseñado para sistemas de calefacción por suelo radiante. El termostato dispone de un sensor de ambiente para controlar la temperatura am- biente y un sensor de suelo adicional para limitar la tempe- ratura máxima del mismo. -
Página 4: Especificaciones Técnicas

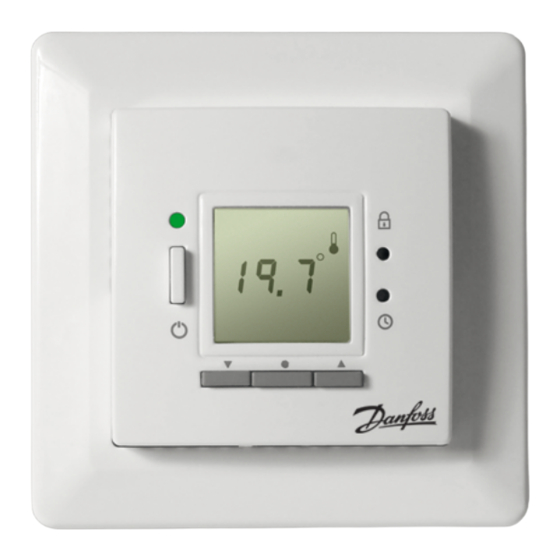

ECtemp 535 El termostato dispone de botones para ajustar la configura- ción de la temperatura, y un indicador LED que señala los periodos en espera (luz verde) y calefacción (luz roja). Si desea obtener más información sobre este producto, consulte: ectemp.danfoss.com... - Página 5 ECtemp 535 Temperatura de pro- De 5 °C a tección antiescarcha Intervalo de tempera- De 5 a 35 °C con sensor de tem- tura peratura ambiente De 5 a 45 °C solo con sensor de suelo Temp. máx. del suelo de 20 a 50 °C...
-
Página 6: Instrucciones De Seguridad
ECtemp 535 Dimensiones 85 x 85 x 54 mm (dentro de la pared: 24 mm) Peso 107 g El producto cumple con la normativa EN / IEC «Dispositivos de control eléctrico automático para uso doméstico y aná- logo»: ▪ EN / IEC 60730-1 (general) ▪... -
Página 7: Instrucciones De Montaje
ECtemp 535 Tenga también en cuenta que: ▪ La instalación del termostato la deberá realizar un ins- talador autorizado y cualificado de acuerdo con las normativas locales. ▪ El termostato se debe conectar a la red eléctrica me- diante un interruptor de desconexión de todos los po- los. - Página 8 ECtemp 535 El termostato no se debe colocar en habi- taciones húmedas; instálelo en una habita- ción adyacente. Respete siempre las nor- mativas locales sobre clases IP. No coloque el termostato en la parte inte- rior de un muro exterior.
- Página 9 ECtemp 535 Nota: un sensor de suelo permite un con- trol de la temperatura más preciso, se re- comienda para todas las aplicaciones de suelo radiante y esobligatorio bajo suelos de madera para reducir el riesgo de sobre- calentamiento. ▪ Coloque el sensor de suelo en un conducto en un lu- gar adecuado que no esté...
- Página 10 ECtemp 535 Siga los pasos descritos a continuación para instalar el termostato: 1. Abra el termostato: ▪ Presione ligeramente la lengüeta de la parte inferior del termostato con ayuda de un objeto plano. ▪ Retire la tapa con cuidado. 2. Conecte el termostato según el esquema de cone- xión.
- Página 11 ECtemp 535 La pantalla del hilo calefactor debe estar conectada al conductor de masa del cable de la fuente de alimen- tación mediante un conector independiente. Nota: instale siempre el sensor de suelo en un con- ducto en el suelo.
-
Página 12: Configuración
ECtemp 535 Configuración Sensor: configuración de un sensor de suelo externo, un sensor de ambiente integrado o ambos para controlar el suelo radiante Nota: la opción del sensor de suelo está seleccionada por defecto. 1. Pulse el botón de instalación D con la punta de un cu- chillo. - Página 13 ECtemp 535 3. Seleccione una de las siguientes opciones mediante los botones ▲▼ : Si solo se utiliza un sensor de suelo se- leccione: No se utiliza el sensor de ambiente in- tegrado. Esta opción es adecuada para habitaciones donde se necesita una temperatura del suelo constante, como por ejemplo en un baño.
- Página 14 ECtemp 535 4. Para confirmar el nuevo modo de sensor seleccionado pulse •. 5. Pulse el botón de instalación D para configurar los ajustes. 6. Si ha seleccionado la opción de sensor de suelo o sen- sor de suelo y ambiente, pulse los botones ▲▼ (arri- ba / abajo) para pasar al siguiente ajuste.
- Página 15 ECtemp 535 4. Pulse el botón de instalación D para configurar los ajustes. 5. Pulse los botones ▲▼ (arriba / abajo) para pasar al si- guiente ajuste. Nota: póngase en contacto con el proveedor del suelo an- tes de cambiar la temperatura máxima del suelo y tenga en cuenta lo siguiente: ▪...
- Página 16 ECtemp 535 Resis- Ejemplos de pavi- Detalles Configuración tencia mento aproximada térmica para una tem- [m2K / peratura del suelo de 25 °C 0,05 Laminado a base 28 ˚C > 800 kg/m de aglomerado de 8 mm 0,10 Parqué de haya de 650-800 kg/ 31 ˚C...
- Página 17 ECtemp 535 Configuración de la escala de temperatura Condiciones especiales: Si se ha seleccionado el sensor de suelo, debe seleccionarse la escala numérica con valores de 1 a 6. Nota: la escala Celsius está seleccionada por defecto. 1. Para cambiar la configuración predeterminada de la escala de temperatura, pulse el botón •.
-
Página 18: Garantía
ECtemp 535 Garantía Y E A R Instrucciones de eliminación Manual de instalación... - Página 19 Danfoss no acepta ninguana responsabilidad por posibles errores que pudieran aparecer en sus catáloges, folletos o cualquier otro material impre- so, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modificaciones no afectan las características convenidas con el cliente.
