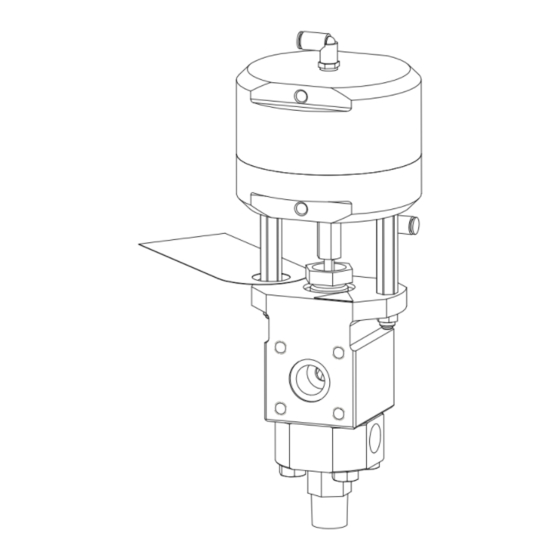

Instrucciones - Piezas
Válvula
dosificadora
Para uso con rociadores de componentes plurales XM y Xtreme Mix
Únicamente para uso profesional.
Ref. pieza 255478, serie B
Conjunto de válvula dosificadora del rociador XM
Presión máxima de trabajo: 7250 psi (50 MPa; 500 bar)
Ref. pieza 245846, serie A
Montaje de válvula dosificadora del rociador Xtreme Mix
Presión máxima de trabajo: 7250 psi (50 MPa; 500 bar)
Ref. pieza 24W994, serie A
Conjunto de válvula dosificadora XM
Presión máxima de trabajo: 4750 psi (32.7 MPa; 327 bar)
Instrucciones de seguridad importantes
Lea todas las advertencias e instrucciones de este
manual. Guarde estas instrucciones.
™
3A0353F
™
.
r_313259_313342_1
ES
Publicidad
Tabla de contenido
Manuales relacionados para Graco B Serie
Resumen de contenidos para Graco B Serie
- Página 1 Instrucciones - Piezas Válvula dosificadora 3A0353F ™ Para uso con rociadores de componentes plurales XM y Xtreme Mix Únicamente para uso profesional. Ref. pieza 255478, serie B Conjunto de válvula dosificadora del rociador XM Presión máxima de trabajo: 7250 psi (50 MPa; 500 bar) Ref.
-
Página 2: Tabla De Contenido
Garantía estándar de Graco ....14 313292 XM OEM, Instrucciones-Piezas Información sobre Graco ....14 Instrucciones-Piezas, Válvula de 313343 retención de parada para servicio pesado... -
Página 3: Advertencias
Advertencias Advertencias Las advertencias siguientes corresponden a la configuración, utilización, puesta a tierra, mantenimiento y reparación de este equipo. El signo de exclamación le indica que se trata de una advertencia general y el símbolo de peligro se refiere a un riesgo específico de procedimiento. Consulte a menudo estas advertencias. Siempre que sea pertinente, en este manual encontrará... -
Página 4: Peligro De Piezas Móviles
Advertencias ADVERTENCIA PELIGRO DE PIEZAS MÓVILES Las piezas en movimiento pueden pellizcarle o amputarle los dedos u otras partes del cuerpo. • Manténgase alejado de las piezas en movimiento. • No utilice el equipo sin las cubiertas o tapas de protección. •... -
Página 5: Configuración
Configuración Configuración Siga las instrucciones a continuación para configurar y la parte trasera de la válvula de muestreo (S) y el la válvula dosificadora 255478 de un rociador de sensor de temperatura (T). componente plural XM como válvulas de dosificación 4. -
Página 6: Reparación
Reparación Reparación Consulte la ilustración de piezas en página 8. Desmontaje de la sección de fluido 1. Quite la válvula dosificadora del sistema de rociado. Consulte el manual de reparaciones del sistema para ver las instrucciones. 2. Monte la válvula boca abajo en un torno de banco sujetando las partes planas superiores de la carcasa (8). - Página 7 Reparación 3A0353F...
-
Página 8: Piezas
Piezas Piezas 255478, Válvula dosificadora para rociadores de componentes plurales XM Aplique sellador de tuberías en las roscas de todas las tuberías no giratorias. Aplique lubricante a las roscas, las juntas tóricas y los sellos. r_313259_313342_3 Aplique sellador de roscas azul. Enrosque hasta el fondo. -
Página 9: Xtreme Mix ™ Válvula Dosificadora
Piezas ™ 245846, Xtreme Mix Válvula Dosificadora TI2299A Aplique sellador de tuberías en las roscas de todas Limpie la aguja (10) y la cavidad de empaquetadura las tuberías no giratorias. antes de volver, empaquetaduras (17, 18, 19). Lubrique Aplique lubricante a las roscas, las juntas tóricas las empaquetaduras e instálelas con los bordes dirigidos y los sellos. -
Página 10: 24W994, Válvula Dosificadora Para Sistemas De Componentes Plurales Xm
Piezas 24W994, Válvula dosificadora para sistemas de componentes plurales XM Aplique sellador de tuberías en las roscas de todas 24W994_dosing_valve_expl.ai las tuberías no giratorias. Aplique lubricante a las roscas, las juntas tóricas Vuelva a colocar juntas tóricas (25) cuando se retire y los sellos. -
Página 11: Piezas Comunes
Piezas Piezas comunes Ref. N° Pieza Descripción Cant. 15A841 PISTÓN, válvula 15B545 VARILLA, pistón 15A834 VARILLA, conexión 15A835 TUERCA, prensaestopas 9 15H108 ETIQUETA, punto de aprisionamiento 10† 245850 VÁSTAGO, aguja y bola 111040 TUERCA, seguridad, inserto, nylock, 5/16 12*† 117336 JUNTA TÓRICA 13*†... -
Página 12: Datos Técnicos
Datos técnicos Datos técnicos Funcionamiento de la válvula Normalmente abierta por resorte; aire para cerrarla, asistencia de aire para abrirla Presión máxima de funcionamiento del fluido ..255478, 245846: 7250 psi (50 MPa; 500 bar) Presión máxima de funcionamiento del fluido 24W944: 4750 psi (32,7 MPa;... - Página 13 Dimensiones 3A0353F...
-
Página 14: Garantía Estándar De Graco
Garantía estándar de Graco Graco garantiza que todos los equipos a los que se hace referencia en este documento, que han sido manufacturados por Graco y que portan su nombre están libres de cualquier defecto de materiales y mano de obra en la fecha de venta al comprador original para su uso. Con la excepción de cualquier garantía especial, extendida o limitada publicada por Graco, y durante un período de doce meses desde la fecha de venta, Graco...
