Tabla 6:
LED del puerto 1000BASE-X
LED
Función
LINK/ACT
Estado del enlace
STATUS
Estado del puerto
Puertos 10GBASE-X
El controlador W-7205 está equipado con dos puertos 10GBASE-X (SFP+) (4 y 5). Estos puertos están diseñados
para su uso con SFP/SFP+ y para permitir operaciones de doble velocidad (1GbE o 10GbE).

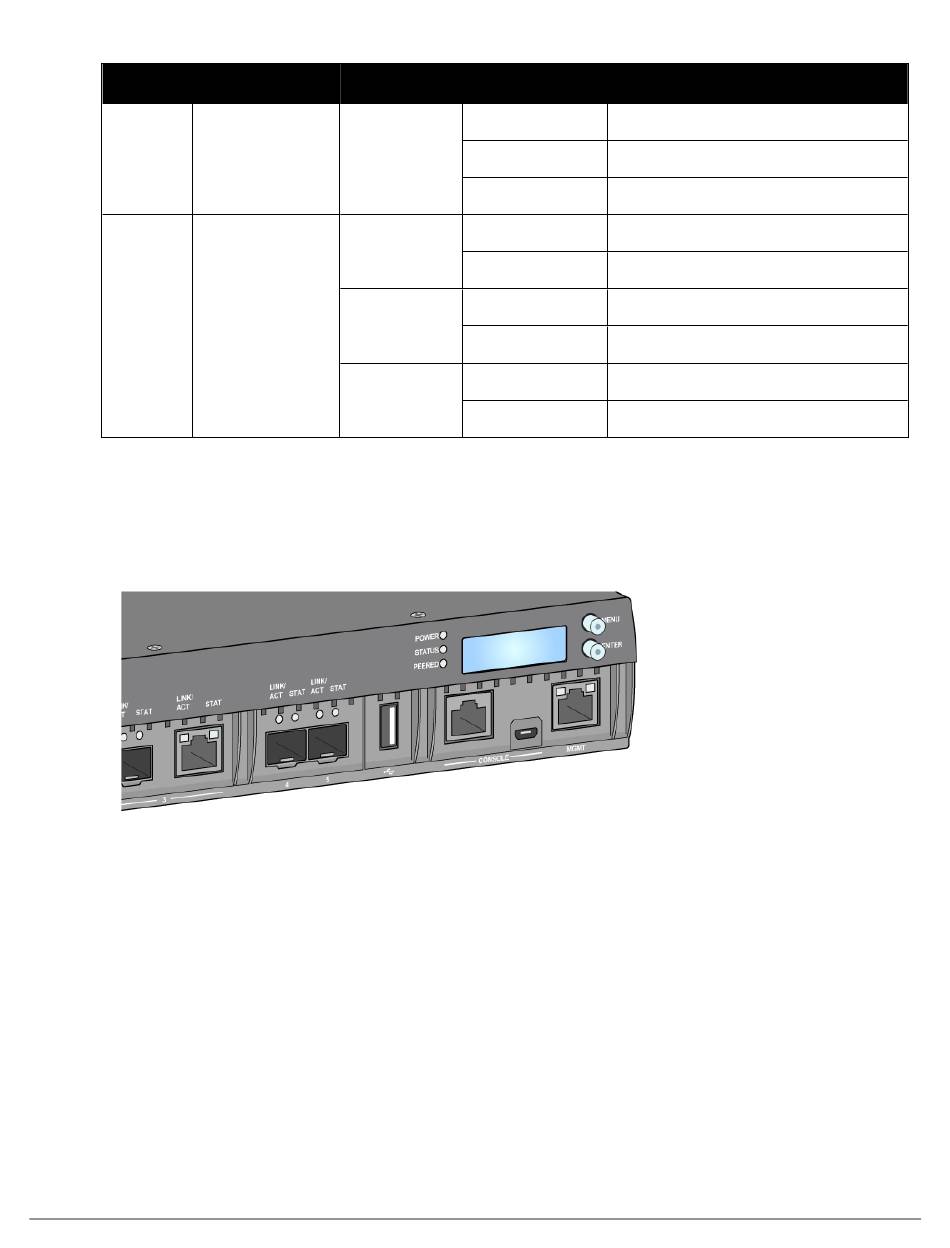

Figura 4:
Puertos 10GBASE-X y LED
Cada puerto está equipado con dos LED que permiten supervisar de forma básica el estado, la actividad y la
configuración del puerto.
LINK/ACT: este LED se encuentra arriba a la izquierda del puerto y muestra el estado del enlace y de la
l
actividad del puerto.
STATUS: este LED se encuentra arriba a la derecha del puerto y muestra el estado del puerto. Esta información
l
mostrada por el LED cambia en función del modo LCD. El comportamiento del LED correspondiente a cada
modo LCD se indica en la
Controlador Dell Networking W-7205 | Guía de instalación
Modo LCD
Indicador
Link status
Verde (fijo)
Verde (parpadea)
Apagado
Administrative
Verde (fijo)
Apagado
Duplex
Verde (fijo)
Apagado
Speed
Verde (fijo)
Apagado
Tabla
7.
Estado
Enlace establecido
El puerto transmite o recibe datos
Ningún enlace
Puerto activado
Puerto desactivado administrativamente
Full-duplex
N/D
1 Gbps
N/D
Controlador W-7205 | 13
