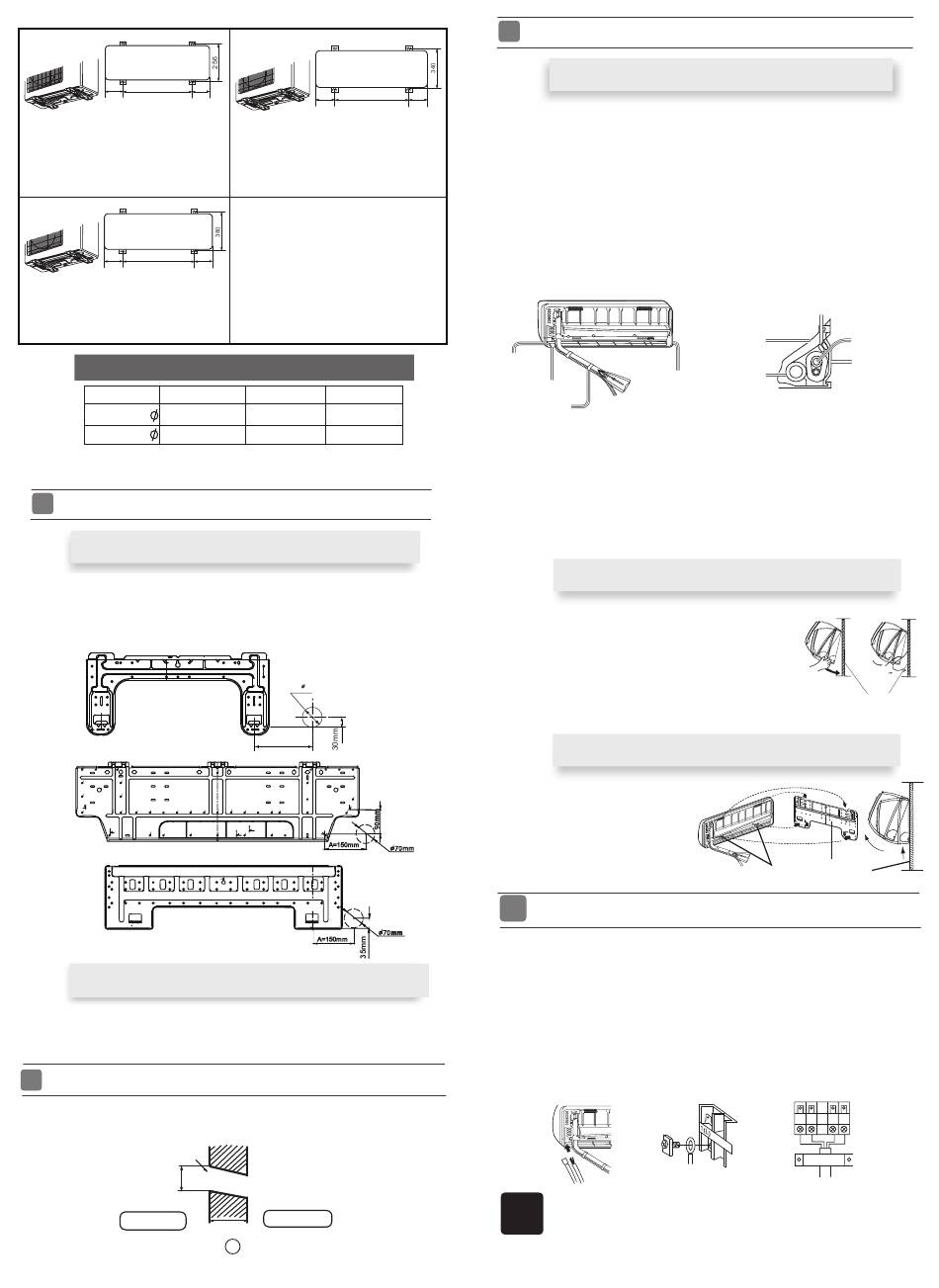

500
140
Dimensiones fijas del piso
de la unidad exterior
(Uni dad :mm)
YSCC07FSAADG
YSCC09FSAADG
YSCC12FSAADG
184
580
Dimensiones fijas del piso
de unidad exterior
(Unit:mm)
YSCC24FSAADG
Selección de tubería
Para 07K 09K 12K
6.35mm(1/4")
Tubería de líquido
9.52mm(3/8")
Tubería de Gas )
NOTA:El grosor del tubo debe ser al menos de 0.8mm
Unidad interior
1
Fijando la Placa de Montaje y Ubicando el Agujero en el Muro
Cuando se fija primero la placa de montaje
1. Realice, basado en los pilares o dinteles, una nivelación correcta para fijar la
placa al muro, luego temporalmente apriete la placa con unos tornillos.
2. Asegure nuevamente la nivelación de la placa, colgando un hilo con un peso
del centro de lo alto de la placa, luego apriete la placa con los pliegues de
acero.
3. Ubique el agujero A en el muro utilizando una cinta.
Cuando la placa de montaje se fija a la barra lateral y el dintel
Fije a la barra lateral y al dintel la barra de montaje, la cual se vende por separado.
Luego apriete la placa a la barra de montaje.
Revise el artículo previo, "Cuando se fija primero la placa de montaje" para
ver la posición del hoyo.
2
Haciendo un Hoyo en el Muro y Ajustando la Cubierta del Hoyo
Haga un hoyo de 60 mm(07k-12k)/70mm(18k/24k) de diámetro y que descienda
ligeramente hacia afuera del muro.
Instale la cubierta de los hoyos de la tubería y selle con masilla después de instalar.
Hoyo del Muro
Ø60mm(07k-12k)
Ø70mm(18k/24k)
Lado interior
(Sección del Agujero)
2
2
140
113.5
633
Dimensiones fijas del piso
de la unidad exterior
(Uni dad :mm)
YSCC18FSAADG
184
Para 18K
Para 24K
6.35mm(1/4")
9.52mm(3/8")
15.88mm(5/8")
12.7mm(1/2")
B= 60mm
A=145mm
A=150mm
A=150mm
Lado exterior
Grosor del muro
G
Hueco de Tuberías
3
Instalación de Unidad Interior
113.5
[ Tubería posterior ]
Saque la tubería y la manguera y sujételas con la cinta adhesiva.
[ Tubería Izquierda Posterior.Izquierda
En la tubería del lado izquierdo, corte con navaja la tapa de la tubería
En la tubería posterior izquierda, doble las tuberías en dirección a la
la marca del agujero para la tubería posterior izquierda que esta marcada
en el material aislante.
1. Inserte la manguera de drenado en la mella del material aislante de la unidad interior.
2. Inserte el cable eléctrico de la unidad interior/exterior de atrás de la unidad interior,
y sáquelo al frente, luego conectelos.
3. Cubra el sello frontal con aceite refrigerante y conecte las tuberías.
Cubra la conexión con material aislante y asegurese de fijarlas con cinta
adhesiva.
Tapa de tubo
derecho
Tapa de tubo inferior
Fije con cinta adhesiva
El cable eléctrico y la manguera de drenado interio/exterior deben estar sujetas
a las tuberías de refrigerante con cinta protectora.
[ Entubando en otra dirección ]
Corte la tapa de la tubería de acuerdo a la dirección y luego doble la
tubería hacia la posición del hoyo en el muro. Cuando haga el doblez
hágalo con cuidado para no romperla.
Conecte antes el cable eléctrico interio/exterior y luego saque las conexiones
al aislante de calor especialmente en las uniones.
Asegure el cuerpo de la unidad en los ganchos superiores
de la placa de montaje. Mueva el cuerpo de lado a lado para
verificar que este bien fija.
Con el fin de fijar la unidad en la placa, sostenga hacia arriba
el cuerpo de la unidad y luego bájela perpendicularmente.
Cuando retire la unidad interior, utilice sus
manos para elevar el cuerpo y dejar el agraffe
luego, levante la parte de abajo hacia
arriba ligeramente y levante la unidad
hasta que se desmonte de la placa.
mm
4
Conectando el Cable Eléctrico de unidad Interior/Exterior
mm
Remueva la cubierta terminal hacia la esquina inferior derecha de la unidad interior
y luego retire la cubierta removiendo los tornillos.
Inserte del exterior el cable en el lado izquierdo del tubo del muro que ya
se encuentra ahí.
Jale el cable del frente y conecte el cable haciendo un lazo.
Inserte el cable de atrás de la unidad y luego sáquelo del frente.
Afloje los tornillos e inserte el extremo del cable en el bloque terminal y luego
apriete los tornillos.
Jale los cables ligeramente para asegurarse que estan bien insertados y
aprietelos.
Después de conectar los cables, no olvide apretar el cable conectado a la
cubierta del cable.
Nota
Cuando conecte el cable, confirme el número de la terminal de la unidad interior
y exterior cuidadosamente. Si no se conectan los cables o si no estan correctos
esto puede causar una falla en el equipo.
Sacando la Tubería
]
Material aislante
al calor
Manguera
Tapa de tubo izquierdo
de drenado
Fije el cuerpo de la unidad interior
Retirando el cuerpo de la unidad interior
agraffe
cable eléctrico interior/exterior
Tubería
Placa de soporte
de tubería
placa de montaje
placa de montaje
