Instalación

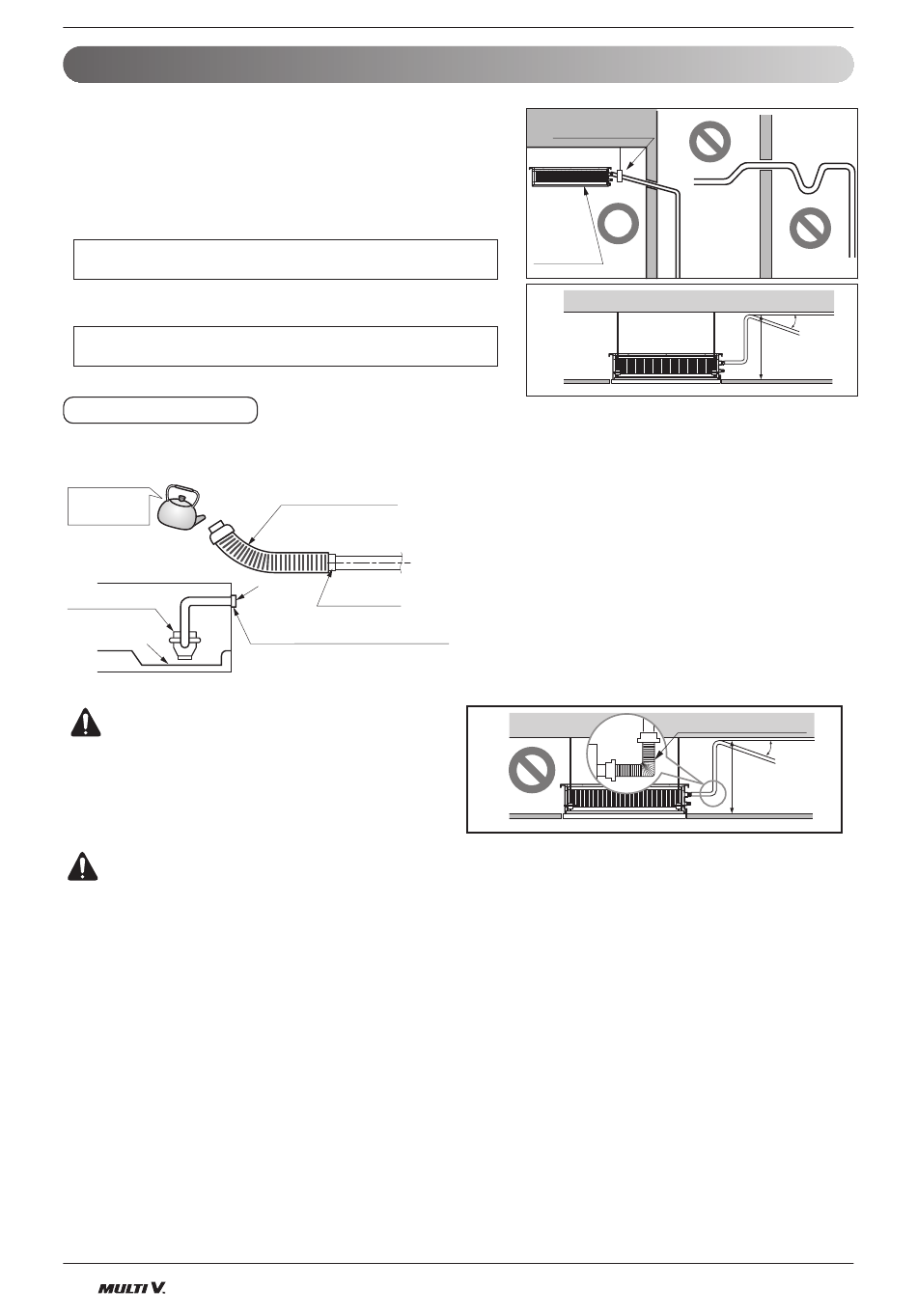

Entubado de drenaje de la unidad interior
• El entubado de drenaje debe tener una pendiente hacia abajo (de 1/50
a 1/100): asegúrese de que la pendiente no suba y baje para evitar la
inversión del flujo.
• Durante la conexión del entubado de drenaje, tenga cuidado de
no forzar demasiado la salida de drenaje de la unidad interior.
• El diámetro externo de la conexión de drenaje de la unidad
interior es de 32mm(1-1/4 pulgadas).
Material de los tubos: Tubo VP-25 y accesorios de
policloruro de vinilo
• No olvide colocar el aislamiento térmico en el entubado de drenaje.
Material de aislamiento térmico: Espuma de polietileno con
grosor por encima de 8mm(5/16 pulgadas).
Prueba de drenaje
El aire acondicionado utiliza una bomba de drenaje para drenar el agua.
Siga los pasos siguientes para probar el funcionamiento de la bomba de drenaje:
Agua de
alimentación
Bomba de drenaje
Cubeta de
drenaje
PRECAUCIÓN : La manguera de
drenaje suministrada no debería ser
curvada, ni atornillada. El curvado o
atornillado de la manguera puede
causar una fuga de agua.
PRECAUCIÓN :
1) Nunca deje de tener una corriente individual especial para el aire acondicionado. Con respecto al método de cableado, siga
los pasos del diagrama de circuito colocado en el interior de la cubierta de control.
2) Coloque un interruptor disyuntor del circuito entre la fuente de energía y la unidad.
3) Los tornillos que ajustan el cableado en la caja de componentes eléctricos pueden aflojarse por los movimientos a los que se somete la
unidad durante el transporte. Compruébelos y asegúrese de que están bien apretados. (Si están sueltos, los cables podrían quemarse.)
4) Especificación de la fuente de energía.
5) Compruebe que la capacidad eléctrica es suficiente.
6) Asegúrese de que la tensión de arranque se mantiene por encima del 90 por ciento de la tensión marcada en la placa de identificación.
7) Compruebe que el grosor del cable es el indicado en la especificación de fuentes de energía. (En particular, tenga en cuenta
la relación entre la longitud y el grosor del cable.)
8) Disponga siempre de un disyuntor de fugas cuando exista agua o humedad.
9) Una caída de tensión provocará los problemas siguientes.
• Vibración de un interruptor magnético, la cual causará daños en el punto de contacto, rotura del fusible, alteración del
funcionamiento normal de un dispositivo de protección de sobrecargas.
• El compresor no recibe la energía de arranque adecuada.
ENTREGA
Enseñe al cliente los procedimientos de funcionamiento y mantenimiento, utilizando el manual de funcionamiento (limpieza del
filtro de aire, control de la temperatura, etc.).
18
Unidad interior
Manguera de drenaje
flexible
Tubo de
drenaje principal
Salida
de drenaje
Pegue la junta
Conexión de la manguera de drenaje
Utilice la sujeción
Una vez confirmadas las condiciones anteriores, prepare el cableado como sigue:
Abrazadera del tubo
Unidad interior
Salida de drenaje
de mantenimiento
• Conecte el tubo de drenaje principal al exterior y déjelo
de forma provisional hasta que concluya la prueba.
• Vierta agua por la manguera de drenaje flexible y
compruebe y hay fugas en los tubos.
• Asegúrese de comprobar el correcto funcionamiento
de la bomba de drenaje y el ruido una vez completado
el cableado eléctrico.
• Una vez concluida la prueba, conecte la manguera de
drenaje flexible a la salida de drenaje de la unidad
interior.
Recorrido
ascendente
no permitido
1/50~1/100
MÁX 700mm
(27-9/16 pulgadas)
Manguera de drenaje
Manguera de drenaje
1/50~1/100
MÁX 700mm
(27-9/16 pulgadas)
