OPTIMUM 8 - OPTIMUM 1931 E
B
- Familiarización
Marca
C1 Chasis rodante
C2 Ruedas delanteras motrices
C6 Cesta (o plataforma)
C7 Caja superior
C20 Cáncamos de amarre (y/o de montaje)
C27 Caja inferior
C30 Depósito hidráulico
C35 Guantera
Pedal «Hombre muerto» (Opcional -
C42
No ilustrado)
C58 Bache
C64 Detector de inclinación
C75 Extensión plataforma
C76 Barandilla

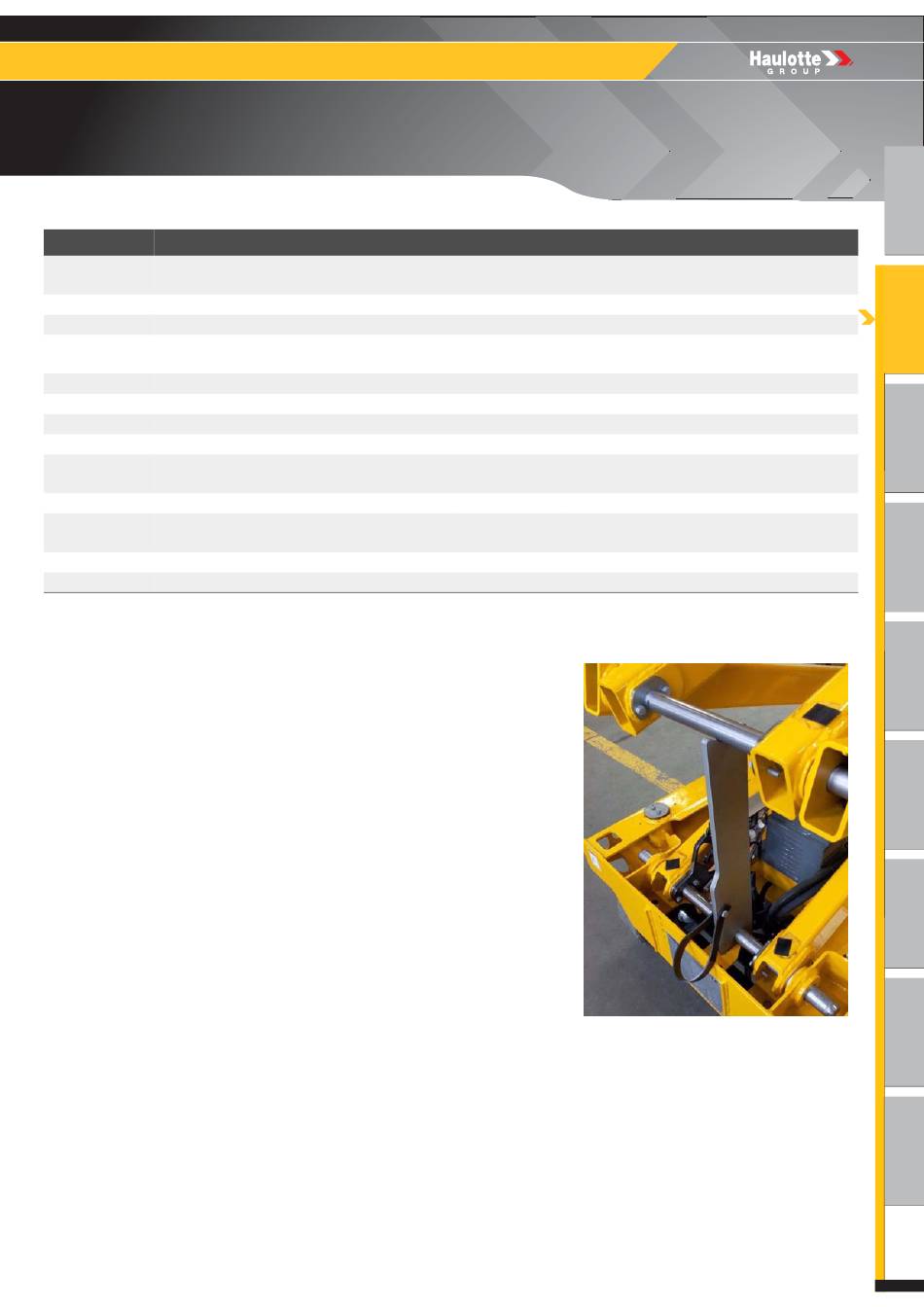

3.2 - F
IADOR DE MANTENIMIENTO
El soporte de mantenimiento debe estar en su sitio
antes de cualquier intervención de mantenimiento.
Configuración de mantenimiento :
• Eleve la tijera a una altura suficiente (suelo de la
plataforma a aproximadamente 2,5 m / 8 ft 2 in del
suelo).
• Tire la manija de plástico y ponga el soporte en
posición vertical.
• Suelte la manija. El soporte debe permanecer en
posición vertical.
• Descienda la tijera.
• El eje de la tijera debe apoyarse sobre el V del
soporte.
Puesta en posición de uso :
• Para la puesta en posicion trabajo, efectuar las
operaciones en el orden inverso.
4000465190
Designación
E 11 15
Marca
Escalera de acceso a la cesta (o
C77
plataforma)
C78 Pestillo de bloqueo capó
C81 Barra de protección deslizante
Empuñadura de manipulación de las
C82
extensiones
C85 Tijeras
C90 Caja de la batería (bloque)
C107 Tirador para reparar una avería
C141 Rueda trasera
C142 Punto de anclaje arnés
C168

Fiador de mantenimiento

Barandillas abatibles (Opcional - No
C169
ilustrado)
C171 Cilindro de elevación tijeras
Designación
ES
A
B
C
D
E
F
G
H
I
