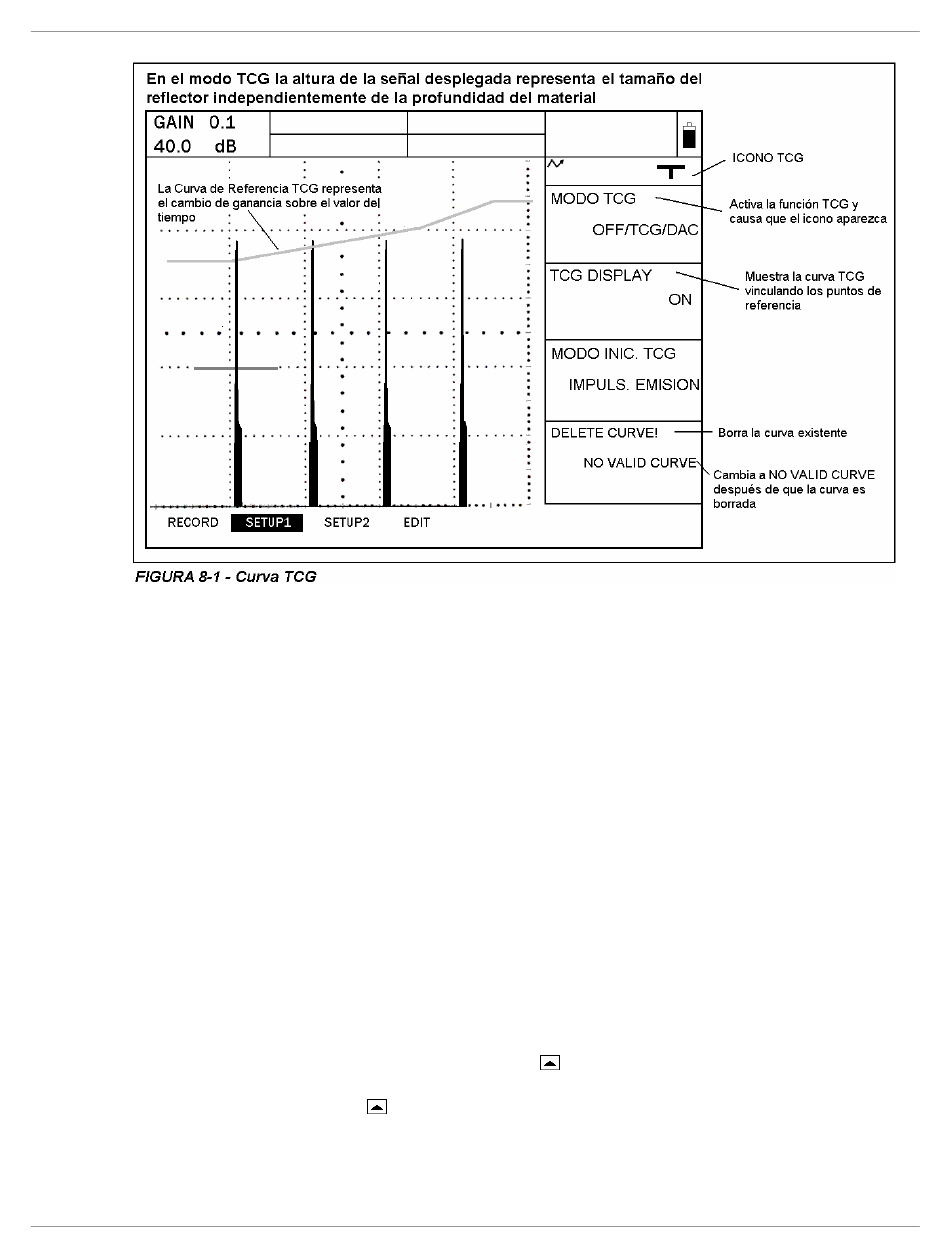

El rango dinámico de la función TCG es de 40 dB. La pendiente máxima de la curva es de 12
dB por microsegundo. Los puntos siguientes no tienen que disminuir en amplitud. Es decir, la
curva DAC / TCG no tiene que tener una pendiente constantemente descendente.
8.2.1 Grabando la Curva DAC
Los puntos de la curva DAC se guardan/o almacenan exactamente de la misma manera que
los puntos utilizados para crear la referencia TCG.
Los puntos se toman típicamente de bloques estándar con reflectores de igual tamaño
(agujeros) localizados a diferentes profundidades del material. El eco principal de cada una de
estas señales (hasta un total de 16 ecos) se almacena.
Cuando la curva DAC es activada, el equipo despliega una curva que representa a los ecos
generados por reflectores del mismo tamaño a diferentes profundidades del material. Una
curva DAC o los puntos de referencia de una curva TCG pueden ser almacenados a la vez.
Para programar la Curva DAC:
Paso 1: Seleccione el menú TCG presionando
PRÓXIMO (en la barra del Menú PRINCIPAL), luego active el menú TCG
presionando la tecla
activado.
Departamento Técnico – Llog, s.a. de c.v.
que se localiza debajo de la función
que se localiza debajo de está. El submenú GRABAR será
Manual de Operación USN 58
Página 122
