SERIE 35-63
Control de encendido piloto intermitente
con chispa basado en microprocesador, 24 VAC
CARACTERÍSTICAS
• Encendido seguro con la tecnología de detección de
llama DETECT-A-FLAME
• Tiempos de prepurga y purga intermedia
seleccionables*
• Uno o tres intentos de encendido
• Se monta en cajas de conexión estándar de 4 pulgadas
• LED de diagnóstico del sistema
• Puntos de prueba de la corriente de llama
• Detección de llama local o remota
• Opción de reinicio automático**
APLICACIONES
• Cocinas comerciales
• Hornos de gas
• Unidades calentadoras
• Calentadores de agua
• Otras aplicaciones que requieren de un piloto con
chispa intermitente
DESCRIPCIÓN

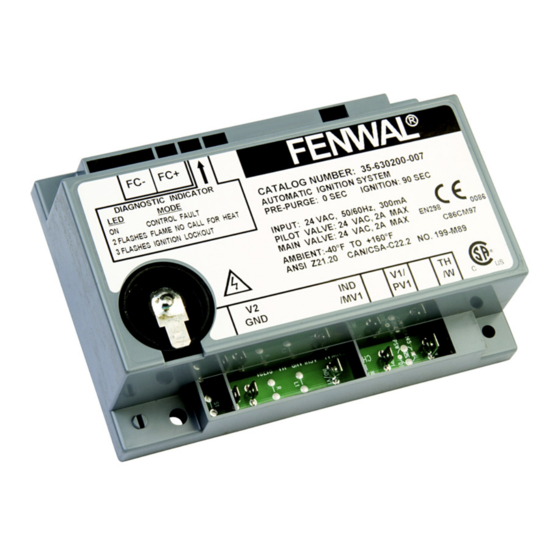

El equipo 35-63 es un control de encendido por llama piloto con
chispa intermitente (la chispa enciende el piloto), de 24 VAC. El
control utiliza una placa de circuitos con microprocesador que
ofrece secuencias de regulación de encendido y operación
precisas y repetibles. El sistema de diagnóstico incorporado
posee un LED indicador que facilita la solución de los problemas
y asegura un funcionamiento seguro y eficiente.
Información de Exportación (USA)
Jurisdicción: EAR
ECCN: EAR99
Certificaciones de Agencias
Reconocido por el programa de componentes de UL,
R
UL 372. Software certificado de acuerdo con ANSI/UL
1998. Archivo UL MH8817
Diseño certificado de acuerdo con ANSI Z21.20, CAN/
CSA C22.2
N.º 199-M89
Aprobación CE de acuerdo con EN 298-2003
Conformidad con las normas:
AS 4625 - 2008
AS 4622 - 2004
* El tiempo de prepurga no puede ser mayor que el tiempo de
purga intermedia en los modelos con certificación CE.
** El reinicio automático no está permitido en los modelos con
certificación CE.
®
ESPECIFICACIONES
Alimentación
Corriente
Válvula de gas principal
Válvula de gas del piloto
Temperatura de operación
Temperatura de
almacenamiento
Sensibilidad a la llama
Respuesta ante falla de llama 0,8 segundos (máximo).
Frecuencia de autoprueba del
detector de llama
Tipos de gas
Frecuencia de la chispa
Remota:
Local:
Tamaño L x W x H (L x An. x
Alt.) con caja
Resistencia a la humedad
Protección contra la entrada
de elementos extraños
Intentos de encendido
Tiempos disponibles entre
intentos de encendido
Tiempos de prepurga y de
purga intermedia disponibles
F-35-63
August 2015
Control: 18-30 VAC, 50/60 Hz
(transformador clase 2).
300 mA a 24 VAC con los relés de
las válvulas de gas principal y
piloto energizados (solo control).
2 A máx. (continuos).
2 A máx. (continuos).
-40° F a +176° F
(-40° C a +80° C).
-40° F a +185° F
(-40° C a +85° C).
µ
0,7 A (mínimo).
Una vez por segundo (mínimo).
Natural, GLP o manufacturado.
50/60 chispas/s (sparks/sec).
25/30 chispas/s (sparks/sec).
5,69 x 3,94 x 1,87 pulgadas
(14.45 x 10.01 x 4.75 cm).
Con revestimiento protector para
operar con HR 95% sin
condensación. El módulo no debe
ser expuesto al agua.
No está clasificado, la protección
es la suministrada por el aparato
donde está instalado.
Disponible en versiones de uno o
tres intentos.
15, 30, 60 y 90 segundos
disponible.
0, 15, 30 y 45 segundos disponible
o 4 minutos.
