6. Conexión DMX 512
1. Conecte el cable XLR a la salida XLR-3 macho
de su controlador y el otro extremo, a la entrada
XLR-3 hembra del equipo. Reitere este paso para
enlazar varios proyectores entre sí gracias a la
conexión DMX.
2. Procure que el cable utilizado sea bipolar y blin-
dado con conectores XLR de entrada y salida.
Para obtener más información, refiérase al
siguiente diagrama:

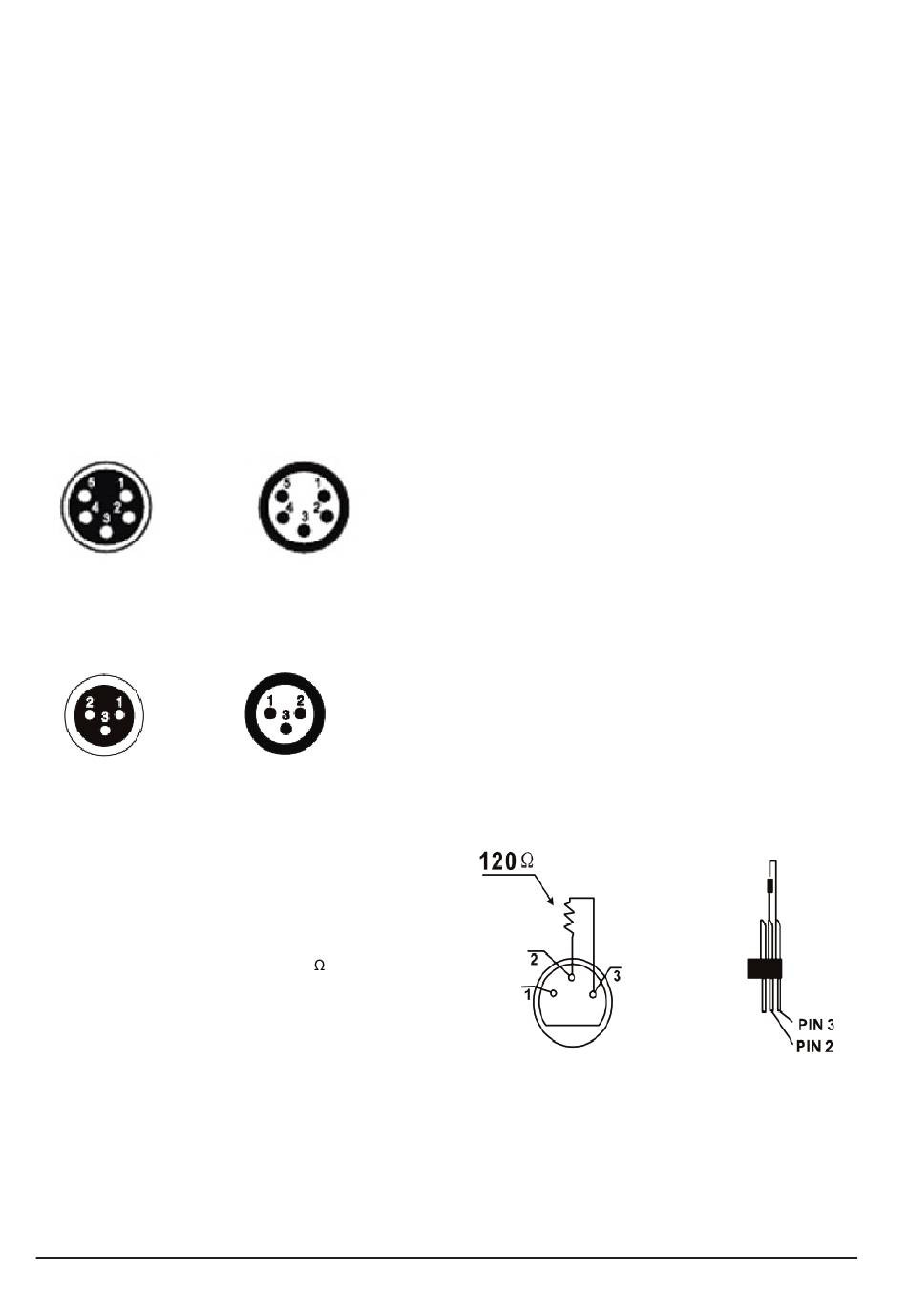

Salida DMX de 5 clavijas
Salida DMX de 3 clavijas

Terminador DMX

Cuando el cable DMX debe recorrer largas distancias o
se encuentra en un ambiente con mucho ruido eléctrico
(discotecas), se recomienda el uso de un terminador DMX.
El terminador ayudará a prevenir que el ruido eléctrico
perjudique la señal de control digital. Es básicamente un
conector XLR con una resistencia de 120
los pines 2 y 3, que luego se conecta en la salida XLR del
último equipo de la serie de enlace. Para obtener más in-
formación, refiérase al siguiente diagrama:
Entrada DMX de 5 clavijas
1.A tierra
2. Señal -
3. Señal +
4. Sin función
5. Sin función
Entrada DMX de 3 clavijas
1. A tierra
2. Señal -
3. Señal+
ubicado entre
