4.6
Vista actual de la red (modo LIVE)
El registrador permite ver los parámetros de la red en tiempo real (en modo LIVE). En menú de inicio,
en modo de registrador, en la parte inferior, se muestran los iconos de vistas disponibles:
vista de formas de onda de corrientes y tensiones,
vista del gráfico de tiempo (timeplot),
vista de la tabla de mediciones,
vista del diagrama de fasores,
vista de armónicos.
La actualización de la pantalla en este modo se puede bloquear temporalmente utilizando la función
HOLD (ver la descripción de la barra superior en la sección 4.2.1).
Para detener la actualización, pulsar el botón en la barra superior (el color del icono se
pone en rojo).
Para reanudar la actualización de la pantalla, volver seleccionar el icono (el color del icono
cambia se pone negro).
4.6.1
Formas de onda de tensiones y corrientes
Después de seleccionar el icono
tensiones. Se muestran dos períodos de la red de las formas de onda de los canales activos
(depende de la configuración de medición).

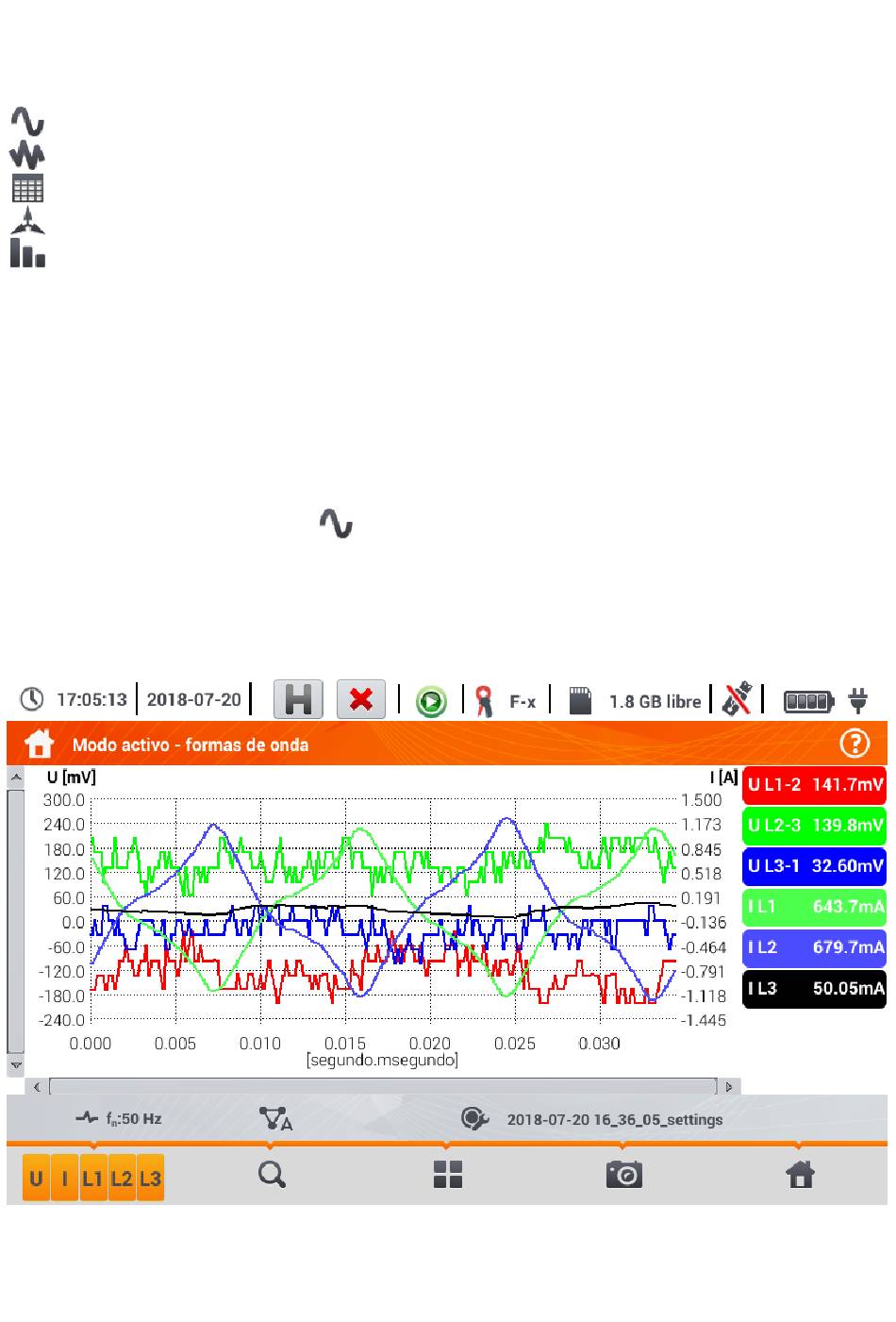

La pantalla de ejemplo se muestra en la Fig. 4.13. Con las etiquetas a la derecha de la ventana, se
pueden activar y desactivar los canales de medición (al menos se debe ver una forma de onda). En
cada etiqueta pone el nombre del canal, por ejemplo "U L1" y su valor eficaz.
se muestra una vista de formas de onda de corrientes y
Fig. 4.13. Lecturas actuales - formas de onda
MPI-540 – MANUAL DE USO
129
