4.6.4
Diagrama vectorial de componentes fundamentales (fasorial)
Después de seleccionar el icono
el sistema de fasores de componentes fundamentales de tensión y corriente. Puede ser utilizado
para verificar rápidamente la corrección de conexión del registrador a la red examinada.
Al lado del diagrama hay tablas:
la primera con información sobre los valores de componentes básicos y sus ángulos,
o
la segunda con los coeficientes de asimetría de componentes opuestos (los coeficientes se
o
muestran sólo para red trifásica).
El tipo de carga se indica mediante el icono de:
la bobina (carga inductiva), si el ángulo entre los componentes fundamentales de la tensión
y la corriente (φ
el condensador (carga capacitiva) si el ángulo φ
que la tensión).
Descripción de los iconos de función
icono de selección del tipo de vista. Se muestra un menú adicional donde se puede cambiar el
tipo de vista del modo LIVE
la captura de pantalla
volver al menú de inicio del modo de registrador
134
aparece el diagrama fasorial (ejemplo en la Fig. 4.16). Muestra
) es mayor que cero (la tensión es más grande que la corriente),
Uh1,Ih1

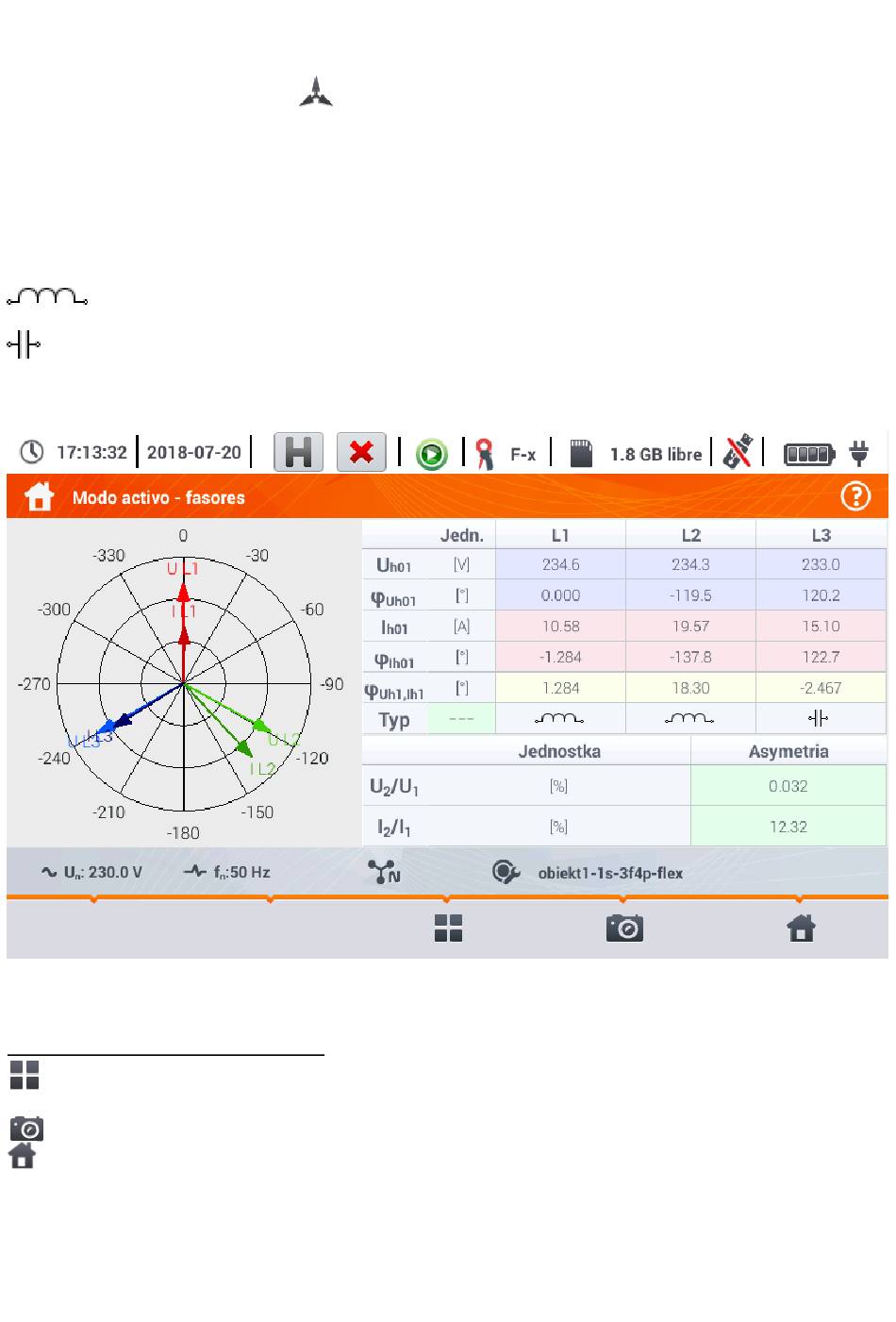

Fig. 4.16. Lecturas actuales - gráfico de fasores
MPI-540 – MANUAL DE USO
es negativo (la corriente es más grande
Uh1,Ih1
