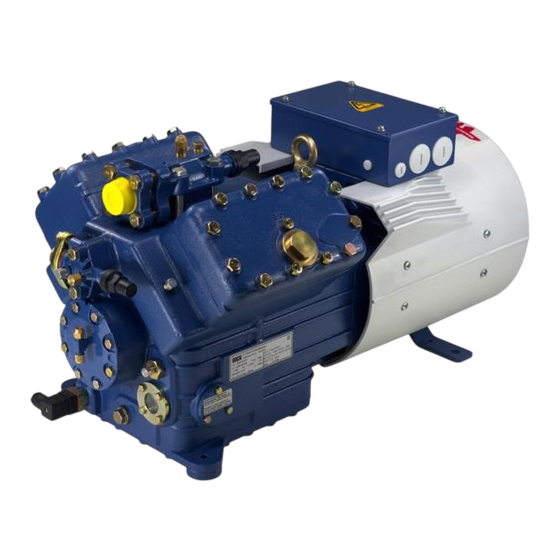

Bock Compressor HA6
Instrucciones de montaje
HA6/1080-4
HA6/1240-4
HA6/1410-4
engineering for a better world
HAX6/1080-4
HAX6/1240-4
HAX6/1410-4
GEA Refrigeration Technologies
D
GB
F
E
1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para GEA Bock HA6 Serie

  • Página 1 Bock Compressor HA6 Instrucciones de montaje HA6/1080-4 HAX6/1080-4 HA6/1240-4 HAX6/1240-4 HA6/1410-4 HAX6/1410-4 engineering for a better world GEA Refrigeration Technologies...
  • Página 2: Acerca De Estas Instrucciones

    Observe las advertencias de seguridad de estas instrucciones. Estas instrucciones deben entregarse al cliente final junto con la instalación en la que se instala el compresor. Fabricante GEA Bock GmbH 72636 Frickenhausen Contacto GEA Bock GmbH Benzstraße 7 72636 Frickenhausen Alemania Teléfono +49 7022 9454-0...
  • Página 3: Tabla De Contenido

    Contenido Página Seguridad 1.1 Identificación de las advertencias de seguridad 1.2 Cualificación necesaria del personal 1.3 Advertencias generales de seguridad 1.4 Uso convencional Descripción del producto 2.1 Descripción breve 2.2 Placa de características 2.3 Clave del tipo Campos de aplicación 3.1 Refrigerante 3.2 Carga de aceite 3.3 Límites de aplicación...
  • Página 4: Seguridad

    1| Seguridad 1.1 Identificación de las advertencias de seguridad: Advierte de una situación peligrosa que, si no se evita, ¡PELIGRO! ocasiona inminentemente la muerte o lesiones graves. Advierte de una situación peligrosa que, si no se evita, ¡ADVERTENCIA! puede ocasionar la muerte o lesiones graves. Advierte de una situación peligrosa que, si no se evita, ¡PRECAUCIÓN! puede ocasionar lesiones leves o moderadas.
  • Página 5: Uso Convencional

    1| Seguridad 1.4 Uso convencional En las siguientes instrucciones de montaje se describe el HA6 en la versión estándar fabricada por Bock. Este compresor ha sido diseñado para ser utilizado en instalaciones de refrigeración, siempre en cumplimiento de los límites de aplicación. Sólo deben utilizarse los refrigerantes espe- cificados en estas instrucciones.
  • Página 6: Descripción Del Producto

    2| Descripción del producto 2.1 Descripción breve • Compresor de pistón de cuatro cilindros semihermético con lubricación con bomba de aceite. • Motor de pedido al alojamiento a fijación por brazos. • Especial para la refrigeración a baja temperatura con motor refrigerado por aire y aspiración directaen el cilindro.
  • Página 7: Placa De Características (Ejemplo)

    2| Descripción del producto 2.2 Placa de características (ejemplo) GEA Bock GmbH 72636 Frickenhausen, Germany HAX6/1410-4 AS12345-001 SE 55 Fig. 2 Denominación del tipo Tensión, conexión, frecuencia Número de máquina Velocidad nominal de revoluciones 50 Hz Corriente máxima de servicio Desplazamiento volumétrico...
  • Página 8: Campos De Aplicación

    3| Campos de aplicación 3.1 Refrigerante • HFKW / HFC: R404A/R507 • (H)FCKW / (H)CFC: 3.2 Carga de aceite Los compresores se llenan en fábrica con la siguiente calidad de aceite: - para R404A/R507 FUCHS Reniso Triton SE 55 - para R22 FUCHS Reniso SP 46 Los compresores con llenado de aceite diéster (FUCHS Reniso Triton SE 55) están marcados con una X en la denominación del tipo (p.
  • Página 9 3| Campos de aplicación R404A R507 Fig. 3 Fig. 4 Campo de aplicación ilimitado Temperatura de evaporación (°C) Temperatura de condensación (°C) Temperatura reducida del gas de Sobrecalentamiento del gas de aspiratión (K) aspiración Temperatura del gas de aspiratión (°C) Sobrepresión máx. admisible Dimensionado para otras (LP/HP)
  • Página 10: Montaje Del Compresor

    4| Montaje del compresor ¡INFO! L os compresores nuevos salen de fábrica llenos de gas de protec- ción (3 bar de nitrógeno). Dejar la carga de gas de protección dentro del compresor el máximo posible y evitar la entrada de aire. Comprobar que el compresor no presente daños de transporte antes de empezar con los trabajos. 4.1 Emplazamiento Usar una armella de transporte. ¡No elevarlo manualmente! ¡Utilizar un aparato elevador! Fig.
  • Página 11: Tuberías

    4| Montaje del compresor 4.3 Tuberías Las tuberías y los componentes de la instalación deben estar limpios y secos en el interior y no contener cascarilla, virutas de metal, capas de óxido ni de fosfato. Utilizar únicamente piezas cerradas herméticamente. Tender las tuberías debidamente.
  • Página 12: Manejo De Las Válvulas De Cierre

    4| Montaje del compresor 4.5 Manejo de las válvulas de cierre Antes de abrir o cerrar la válvula de cierre debe aflojarse la junta del husillo de válvula aprox. ¼ de vuelta en sentido contrario a las agujas del reloj. Después de accionar la válvula de cierre, apretar la junta del husillo de válvula en el sentido de las agujas del reloj.
  • Página 13: Conexión Eléctrica

    5| Conexión eléctrica Conexión eléctrica ¡PELIGRO! ¡Alta tensión! ¡Peligro de electrocución! Realizar trabajos sólo cuando la instalación eléctrica esté sin tensión. ¡INFO! Conectar el motor del compresor según el esquema de conexiones(véase el interior de la caja de bornes). Para los pasos de cable en la caja de bornes, utilizar pasacables con la clase de protección adecuada (véase la placa de características).
  • Página 14: Esquema De Conexiones Para Arranque Con Bobinado Parcial Con Motor De Serie

    5.3 Esquema de conexiones para el arranque directo 230 V Δ / 400 V Y 5.3 Esquema de conexiones para arranque con bobinado parcial con motor de serie 0 1 2 3 4 F1.2 F1.1 I=33% I=66% F1.1 F1.2 XSS Y/YY X1 L1 L1 N N 43 43 11...
  • Página 15 5 6 7 8 9 L1.1 L2.1 L3.1 L1.2 P> P< M1.1 Pl Interruptor principal Motor del compresor PWMP10 M1.1 Motor de ventilador BCKCMPRESSRS Contactor de línea (bobinado parcial 1) Contactor de línea (bobinado parcial 2) Relé de retardo máx. 1s Interruptor de la tensión de mando Calefacción del sumidero del lodo de aceite...
  • Página 16: Conexión Eléctrica

    5| Conexión eléctrica El motor se encuentra conectado en fábrica para arranque directo (YY). Para el arranque con bobinado parcial Y/YY se deben retirar los puentes y conectar la alimentación del motor conforme al esquema de conexiones: 400 V 400 V 400 V Arranque con bobinado Arranque directo YY...
  • Página 17: Motor Especial: Modelo Para Arranque Directo O Estrella-Triángulo

    5| Conexión eléctrica 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf 5.4 Motor especial: Modelo para arranque directo o estrella-triángulo Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil (Zubehör) erforderlich.
  • Página 18: Esquema De Conexiones Para Arranque Directo 230 V ∆ / 400

    5.5 Esquema de conexiones para arranque directo 230 V ∆ / 400 V Y 0 1 2 3 4 F1.1 F1.1 F1.2 F1.2 XSS Net400V50 X1 L1 L1 N N 43 43 11 X2 1 2 MP10 Caja de conexión del compresor AnschluastenVerdichter Fig.
  • Página 19 5 6 7 8 9 L1.1 L2.1 L3.1 L1.2 P> P< M1.1 Pl Motor del compresor M1.1 Motor de ventilador Relé interruptor de la red Contactor Δ Contactor Y Relé de retardo conmutación S/D MP10 Relé de retardo descarga de arranque BCKCMPRESSRS Interruptor de la tensión de mando Descarga de arranque...
  • Página 20: Disparador Electrónico Mp

    5| Conexión eléctrica 5.6 Disparador electrónico MP 10 El motor del compresor está equipado con sondas térmicas con termistor (PTC), conectadas con el disparador eléctrico MP 10 en la caja de bornes. Tras aplicar la tensión de red, el diodo luminoso H3 (verde) señaliza la disponibilidad para funcionar.
  • Página 21: Prueba De Funcionamiento Del Disparador Mp

    5| Conexión eléctrica 5.8 Prueba de funcionamiento del disparador MP 10 Se debe comprobar el funcionamiento del disparador antes de la puesta en servicio así como tras la reparación de averías o modificaciones en el circuito de mando: LED H1 LED H2 LED H3 Operación rojo rojo...
  • Página 22: Calefacción Del Sumidero Del Lodo De Aceite

    5| Conexión eléctrica 5.9 Calefacción del sumidero del lodo de aceite Durante el cese de funcionamiento del compresor, el refrigerante se difunde en el aceite lubricante del cárter del compresor, dependiendo de la presión y de la temperatura ambiental. Con ello se reduce el poder lubricante del aceite.
  • Página 23: Puesta En Funcionamiento

    6| Puesta en funcionamiento 6.1 Preparativos para la puesta en funcionamiento ¡INFO! Es obligatorio, a cargo del instalador, el uso de presostatos de alta y baja presión para proteger el compresor de condiciones de servicio inadmisibles. El compresor ha sido sometido a una prueba de funcionamiento en fábrica y se han comprobado todas sus funciones.
  • Página 24: Carga De Refrigerante

    6| Puesta en funcionamiento 6.5 Carga de refrigerante ¡PRECAUCIÓN! ¡Llevar ropa de protección así como gafas protectoras y guantes de protección! Asegurarse de que las válvulas de cierre de aspiración y de presión del compresor estén abiertas. Con el compresor desconectado, introducir el refrigerante (romper vacío) en estado líquido directamente en el condensador o en el colector.
  • Página 25: Conexión Del Regulador Del Nivel De Aceite

    6| Puesta en funcionamiento 6.8 Conexión del regulador del nivel de aceite En las conexiones múltiples de compresores, los sistemas reguladores del nivel de aceite han demostrado su eficacia. Para el montaje de un regulador del nivel de aceite se ha previsto la conexión "O"...
  • Página 26: Recomendación De Piezas De Repuesto

    7| Mantenimiento 7.3 Recomendación de piezas de repuesto HA6 / ... 1080-4 1240-4 1410-4 Denominación N° art. N° art. N° art. Juntas BS 80041 Placa de válvulas BS 08498 Bomba de aceite BS 80116 Calefacción del sumidero 08426 del lodo de aceite 230 V ~ Utilizar exclusivamente piezas de repuesto originales de Bock.
  • Página 27: Datos Técnicos

    8| Datos técnicos 380-420 V Y/YY - 3 - 50 Hz PW 440-480 V Y/YY - 3 - 60 Hz PW PW = Part Winding Comportamiento del bobinado: 66% / 33%...
  • Página 28: Medidas Y Conexiones

    9| Medidas y conexiones ca.455 Centro de gravedad de la masa Schwingung Vibration ab Amortisseur Ansicht X: Anschlußmöglichkeit für Öl Ansicht X: Anschlußmöglichkeit für Öl View X: Possibility of connection of oi View X: Possibility of connection of oi Vue X : Raccord pour régulateur de n Vue X : Raccord pour régulateur de n ca.275 ÖV...
  • Página 29 9| Medidas y conexiones Tubería de aspiración ver datos técnicos, capítulo 8 Conducto de presión Conexión del lado de aspiración, no interceptable 8 “ NPTF Conexión del lado de aspiración, interceptable 16 “ UNF Conexión del lado de presión, no interceptable 8 “...
  • Página 30: Declaración De Conformidad Y De Incorporación

    Unión Europea (conforme a la directiva de máquinas 2006/42/CE) El fabricante: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 declara por la presente, que el compresor frigorífico HA6 cumple con los requisitos del Anexo II 1B de la directiva de máquinas 2006/42/CE.
  • Página 31: Servicio

    Atentamente können, beachten Sie unbedingt die folgenden Bedienungs- und Wartungshinweise. Bei Frag Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an GEA Bock GmbH Kältefachgroßhandel bzw. unsere Vertretung. Das Bock-Serviceteam erreichen Sie direkt un Benzstraße 7 +49 7022 9454-0, via e-mail: mail@bock.de oder im Internet: www.bock.de.
  • Página 32: Gea-Versidad

    Consciencia GEA-versidad GEA Group es una empresa global de ingeniería mecánica con un volumen de ventas de miles de millones de euros, que realiza operaciones en más de 50 países. Fundada en 1881, la empresa es uno de los mayores proveedores de equipamiento innovador y tecnología de procesos. GEA Group forma parte del índice STOXX Europe 600.

Este manual también es adecuado para:

Bock ha6/1080-4Bock ha6/1240-4Bock ha6/1410-4Bock hax6/1080-4Bock hax6/1240-4Bock hax6/1410-4 ... Mostrar todo
