6. RADAR
6.23

Analizador de blancos

El analizador de blancos (Target Analyzer) pinta los ecos de radar con los colores
mostrados en la ilustración y la tabla de la página siguiente, para ayudarle a distinguir
blancos móviles que se acercan a su barco. Requiere el sensor de radar DRS4D-
NXT/DRS6A-NXT y datos de posición GPS. Las funciones de Ajuste Radar
(ganancia, mar, lluvia) y Modo Mar Auto no se pueden ajustar con el analizador de
blancos activado.
Nota: Cuando la componente radial de la velocidad del blanco (vea más abajo la
descripción) es de 50 nudos o superior, el blanco puede aparecer pintado de un color
equivocado. Por ejemplo, un blanco que se aproxima a una velocidad de 50 nudos o
superior debería pintarse de rojo, pero se pinta de verde.

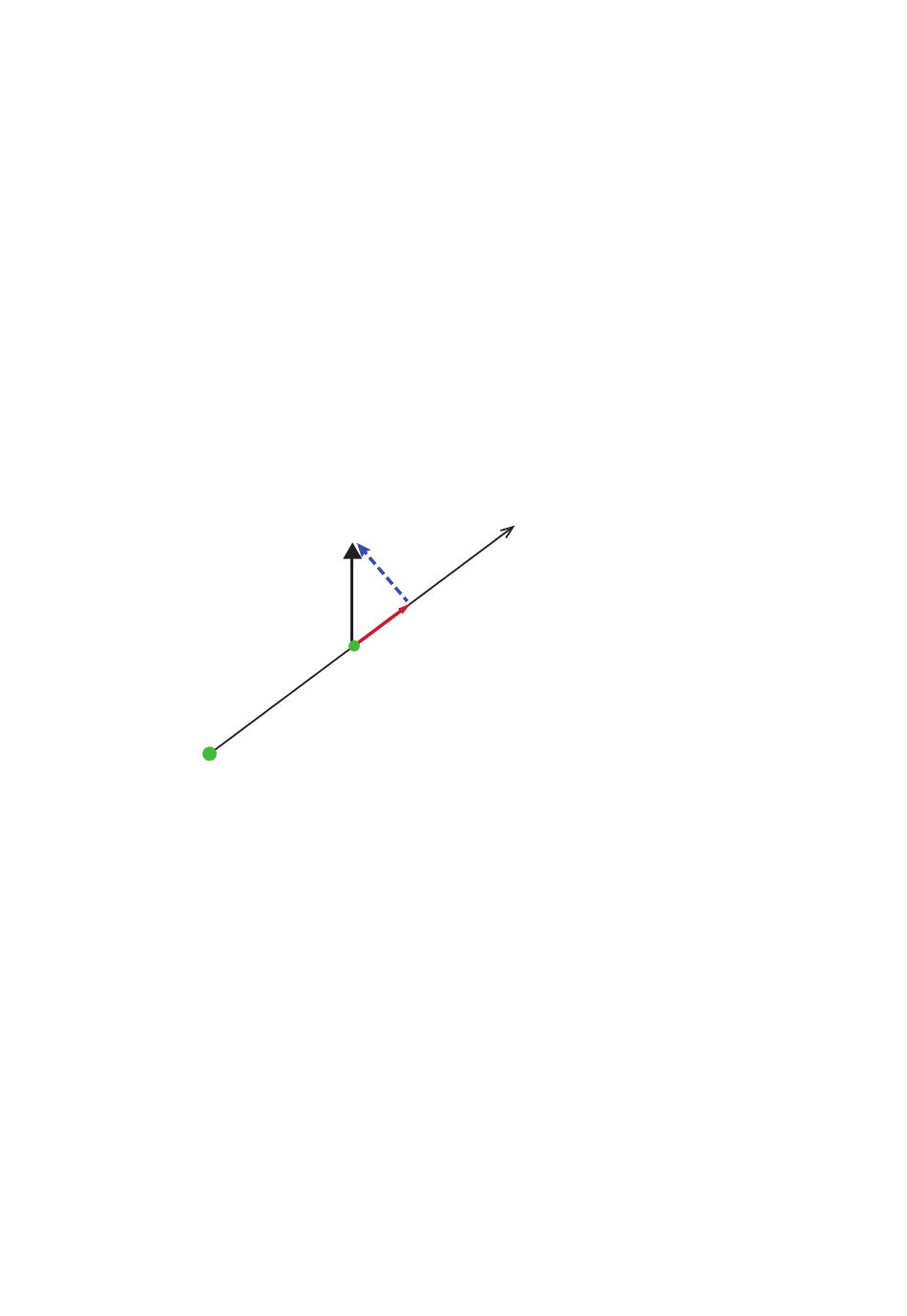

Componente radial de la velocidad del blanco: La velocidad del blanco puede
separarse en dos componentes, radial y transversal, como se muestra en la figura
siguiente. El radar solo es capaz de percibir el movimiento directamente en la
dirección radial -es decir, si el blanco se acerca o se aleja del radar-, porque la
componente transversal no tiene ningún efecto en la fase de la onda electromagnética
de retorno.
Radar
La siguiente figura muestra una imagen real de radar con el analizador de blancos
activado.
6-24
Componente
transversal
Velocidad total
Componente radial
El radar solo mide la componente radial de la velocidad
Radial
