Remarques
6
19 SEER

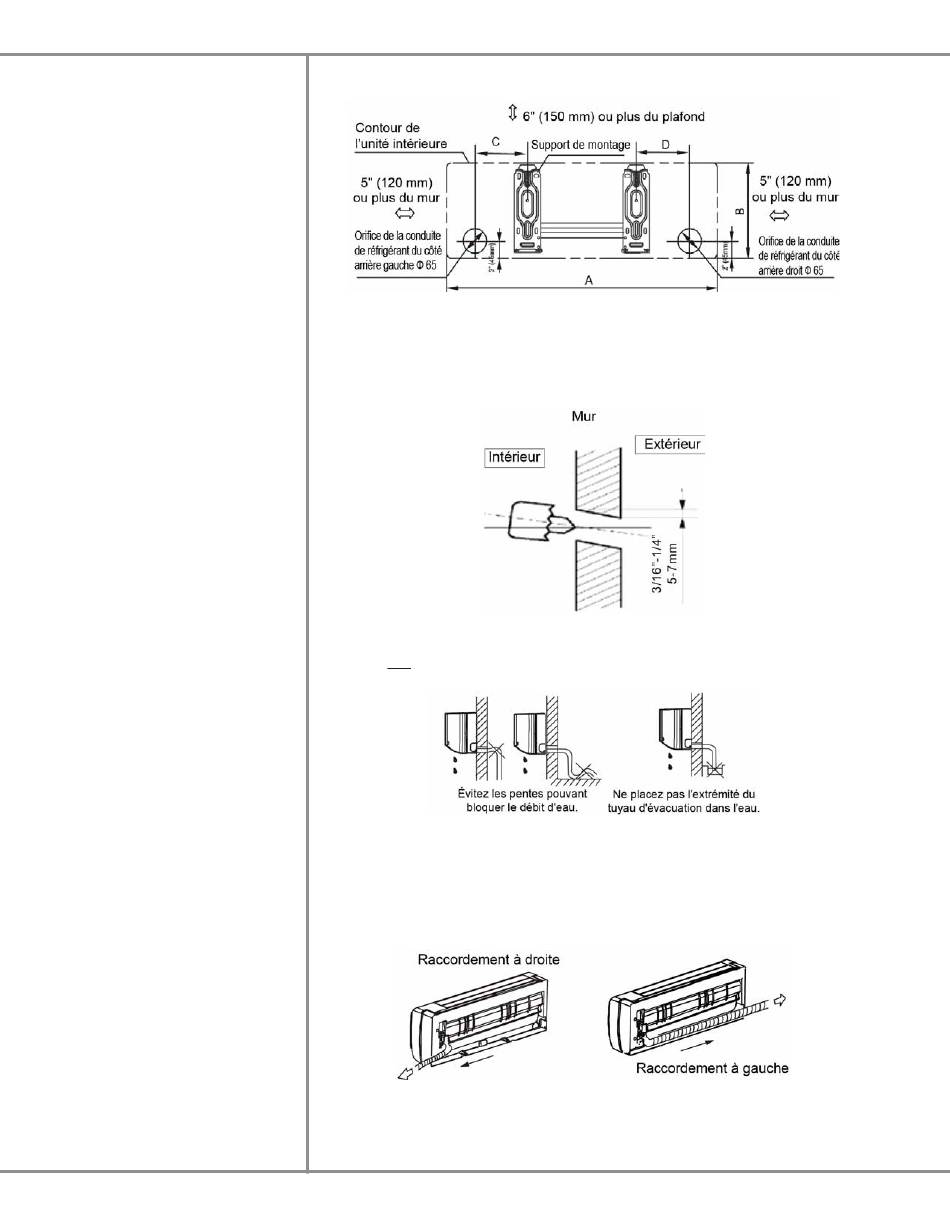

Installation de la conduite de réfrigérant et de la conduite du condensat :
• Le tuyau d'évacuation doit être installé avec une légère inclinaison vers le bas. (Voir
Figure 6).
N'installez PAS le tuyau d'évacuation tel qu'illustré sur la Figure 7.
• Lorsque vous branchez la rallonge du tuyau d'évacuation, isolez son connecteur grâce à
un protecteur de tuyaux. Ne permettez pas au tuyau d'évacuation de se relâcher.
• Installation de la conduite de réfrigérant : Pour le raccordement de gauche et de droite,
retirez la protection du tuyau du panneau latéral. (Figure 8).
• Pour le raccordement arrière droit et le raccordement arrière gauche, procédez à
l'installation tel qu'illustrée sur la Figure 9.
www.goodmanmfg.com
Figure 5B
Figure 6
Figure 7
Figure 8
IO-411A
