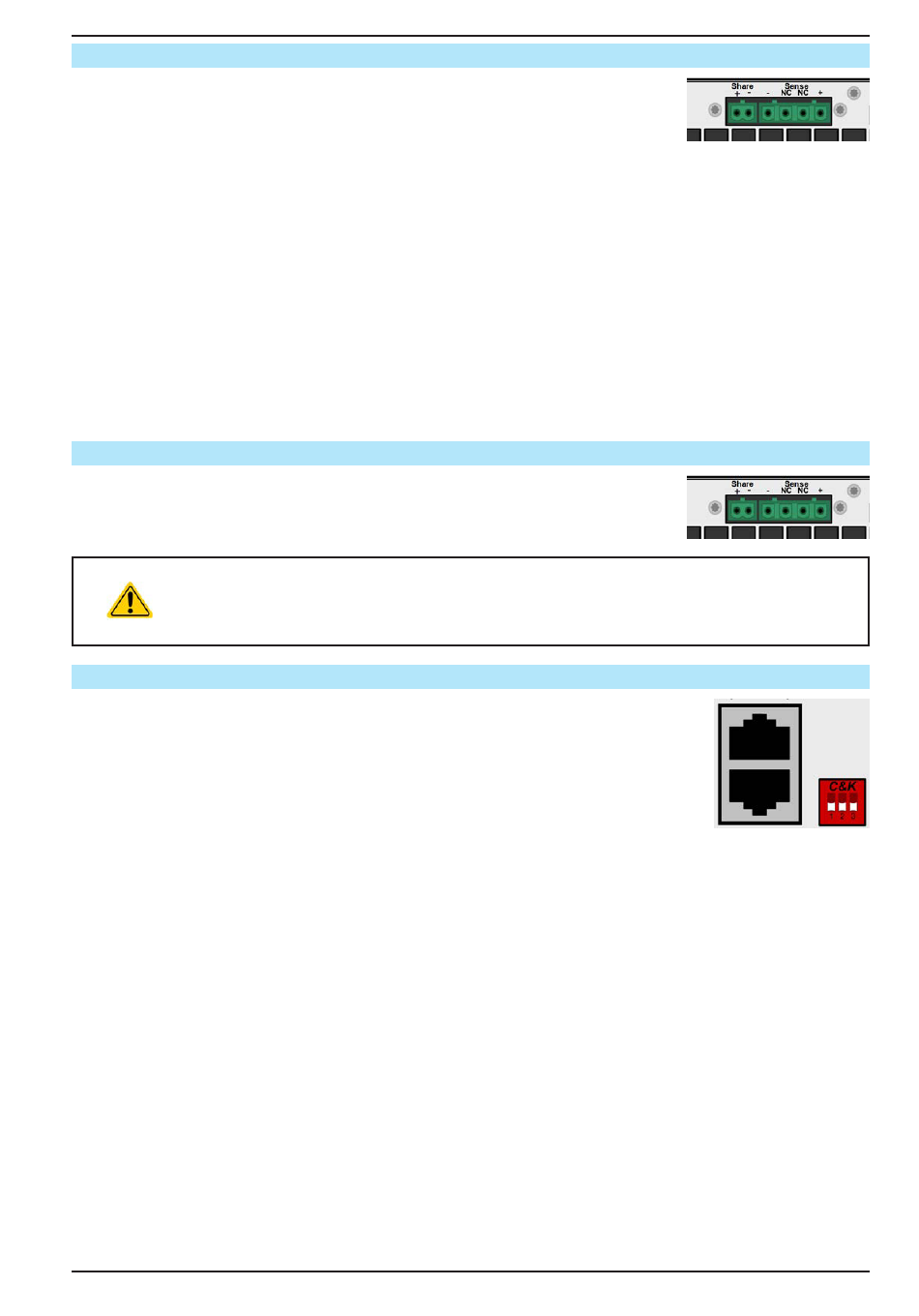

1.9.9 Conector «Share»
El conector bipolar («Share») de la parte posterior del equipo se suministra para la
conexión de conectores del mismo nombre en cargas electrónicas compatibles al
establecer una conexión paralela en los casos en los que se requiera una distribución
de corriente simétrica, así como fuentes de alimentación compatibles para crear una
configuración de funcionamiento de dos cuadrantes. Para obtener más información
acerca de esta función consulte «3.11.1. Funcionamiento paralelo en funcionamiento
maestro-esclavo (MS)» y «3.11.3. Funcionamiento de dos cuadrantes (2QO)». Son
compatibles las siguientes series de fuentes de alimentación y carga electrónica:
• PSI 9000 2U - 24U
• PSI 9000 3U
• ELR 9000 / ELR 9000 HP
• EL 9000 B / EL 9000 B Slave / EL 9000 B 2Q
• PSE 9000
• PS 9000 1U - 3U *
* En la revisión de hardware 2, véase la placa de características (si no aparece el término «Revisión», se trata de la revisión 1)
1.9.10 Conector «Sense» (detección remota)
Con el fin de compensar las caídas de tensión a lo largo de los cables DC desde
la fuente es posible conectar una entrada Sense a la fuente. Se indica la máxima
compensación posible en la información técnica.
Con el fin de garantizar la seguridad y para cumplir con las directivas internacionales, el aisla-
miento en los modelos de alta tensión, esto es, aquellos con una tensión nominal de 500 V o
más, se garantiza utilizando únicamente los dos pines exteriores del terminal de cuatro polos.
Los dos pines interiores, identificados con las siglas NC, deben permanecer desconectados.
1.9.11

Bus maestro-esclavo

Se incluye otro puerto en la parte posterior del equipo, que consta de dos conectores
RJ45, que posibilita que múltiples equipos del mismo modelo se conecten a través
de un bus digital (RS485) para crear un sistema maestro-esclavo. La conexión se
realiza empleando cables estándar CAT5. Aunque teóricamente tienen una longitud
de hasta 1.200 m (1312 yd), se recomienda realizar las conexiones con la mínima
longitud de cable posible.
