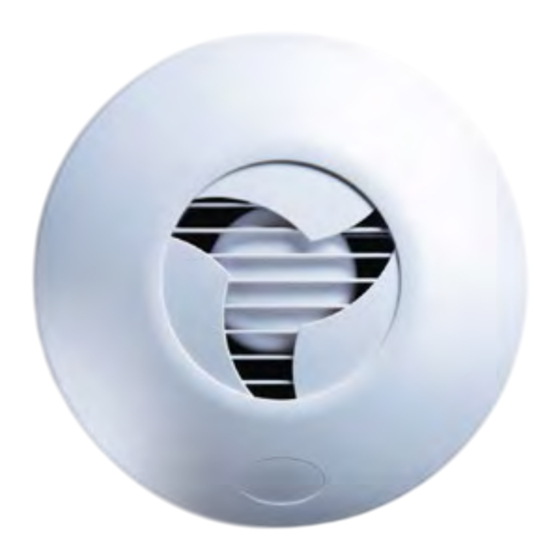

SmartFan X
Manual de instalación y
funcionamiento
v 1.1_08/2016

Publicidad

Tabla de contenido
loading

Manuales relacionados para getAir SmartFan X

Resumen de contenidos para getAir SmartFan X

  • Página 1 SmartFan X Manual de instalación y funcionamiento v 1.1_08/2016...
  • Página 2 Toda la información contenida en estos documentos es propiedad de getAir GmbH & Co. KG. Cualquier publicación, total o parcial, requiere el consentimiento por escrito de getAir GmbH & Co. KG. La copia de las instrucciones dentro de la misma empresa con el propósito de evaluar el producto o para otros usos relacionados con el producto está...

  • Página 3: Tabla De Contenido

    Indice 1 Consideraciones generales .....................4 1.1 Uso ............................4 1.2 Información de seguridad ....................4 2 Preparación de la instalación ....................6 2.1 Componentes SmartFan X ....................6 2.2 Dimensiones ........................7 2.3 Módulo ...........................7 2.4 Posicionamiento .......................8 3 Instalación Electrica .........................9 3.1 Conexión y Cableado ......................9 3.2 Conectando un módulo ......................9...

  • Página 4: Observaciones Generales

    La abertura exterior debe estar cubierta por una rejilla adecuada. El SmartFan X puede conectarse a un control remoto o a un módulo de control interno que ofrece una amplia gama de opciones de control: temporizador, sensor de humedad, un sensor de movimiento o una combinación de los mismos.
  • Página 5 • Asegúrese de que esté instalada una salida adecuada para condensados. • El SmartFan X sólo se puede usar con conductos de ventilación de hasta 4 metros de longitud. • Preste atención a las instrucciones de seguridad al instalar el ventilador.

  • Página 6: Preparación De La Instalación

    Preparación de la instalación Antes de comenzar la instalación, compruebe que todos los componentes están presentes, ya que de lo contrario no será posible completar el trabajo. Contenido de SmartFan X Artículo Item Contenido Número SmartFan X Módulo Sensor (depende de la versión elegida)

  • Página 7: Dimensiones

    Dimensiones 197 mm 108 mm 68 mm 99 mm 40 mm Vista rápida de los módulos Los módulos de control se empaquetan por separado y necesitan ser ensamblados. Modulo Modulo temporizador Módulo humedad A, B Módulo temporizador A, B con infrarrojos Módulo humedad con infrarrojos Módulo temporizador...

  • Página 8: Posicionamiento

    Instalación en techo con atrapa condensación * * Nota: El atrapa condensación no es compatible con el tubo de montaje de 500 mm del SmartFan X, un tubo DN 110 es necesario.

  • Página 9: Instalación Electrica

    Todos los trabajos eléctricos deben llevarse a cabo por un electricista cualificado Conexión y cableado Esquema de un SmartFan X con un módulo de control remoto (A) Esquema de un SmartFan X con un módulo de control remoto (B) Conectando un modulo Retire la cubierta desenroscando el tornillo en el extremo inferior de la tapa (1).
  • Página 10 Clip de sujeción (5) Muesca (1) Terminales (4) Terminal (2) Pines conectores (3) Levante el terminal (4) de la carcasa del ventilador y apriete los dos pines del conector (3) en el extremo del módulo en el terminal (4). Apriete con un destornillador adecuado. Asegúrese de que los cables del conector están debajo del clip de sujeción (5).

  • Página 11: Programando Los Módulos

    Vuelva a colocar la cubierta frontal. Como el SmartFan X es un aparato eléctrico de doble aislamiento (clase de protección II), no se usa conductor de tierra. El conector en T sólo puede conectarse a la misma tensión...

  • Página 12: Instalación

    1 - 3° Interior Al instalar el SmartFan X en una pared, se debe perforar un orificio para el tubo de montaje con un gradiente hacia el exterior del 1-3%, permitiendo que cualquier condensado sea drenado. Cuando instale el SmartFan X en un techo, debe utilizarse un atrapa condensados para evitar que éste fluya.

  • Página 13: Cableado

    Cuando utilice un sellador de espuma, asegúrese de que no es tan expansible que deforma el tubo de montaje. Cableado Conexión del cable por arriba a a izquierda Interior Coloque el cable de alimentación en el agujero de la pared / techo para el tubo de montaje. Para conectar el cable sin problemas, se debe colocar en la parte superior izquierda (posición de las Inserte la tapa suministrada en el tubo de montaje para protegerla de cualquier suciedad causada por posibles trabajos de acabado.

  • Página 14: Instalando El Ventilador

    Instalando el ventilador Conexión del cable en la carcasa Inside Alinear el ventilador para que encaje recto, con ambos agujeros de tornillo en una línea horizontal. El ventilador se puede fijar a la pared / techo utilizando los enchufes y tornillos suministrados.

  • Página 15: Instalando La Rejilla Exterior

    Instalación de la rejilla exterior Exterior Instale la rejilla exterior en la pared exterior utilizando los tornillos suministrados. Asegúrese de que la rejilla se mantenga derecha y que las rejillas están cerradas cuando el ventilador no esta funcionando.

  • Página 16: Funcionamiento Del Sistema

    Funcionamiento del sistema Cuando el SmartFan X está encendido, tarda unos 45 segundos antes de que se abra el diafragma. Cuando se apaga, el motor se detiene y, unos 25 segundos más tarde, el diafragma se cierra. La velocidad de reacción del diafragma se debe a razones técnicas y es completamente normal.

  • Página 17: Solución De Problemas

    Solución de problemas Si el SmartFan X no funciona correctamente después de tomar las siguientes medidas, póngase en contacto con el instalador. Problema ¿Qué hacer? Compruebe dispositivo esté correctamente El dispositivo no funciona cableado. Compruebe también el fusible. Compruebe que el en absoluto.

  • Página 18: Mantenimiento

    Mantenimiento Desconecte siempre el ventilador de la red eléctrica antes de retirar la cubierta. Para garantizar el funcionamiento a largo plazo del dispositivo y mantener la garantía, recomendamos limpiar el ventilador una vez al año. Las acumulaciones de suciedad en la rueda y en el interior del ventilador causarán que el motor se sobrecaliente.

  • Página 19: Datos Tecnicos

    Datos técnicos Cuadal de aire [m³/h] Nivel de sonido dB (A) Consumo (W) 13.8 Consumo (A) 0.06 Voltaje de entrada (V) 230 AC / 50 Hz Tipo de protección IPX4 Aire entrante libre de gases agresvos, polvo y aceites Temperaturas de trabajo permitidas[°C] 0 ... 40 Instalación Para instalación en paredes y techos Longitud de conductos [m]...

  • Página 20: 10 Garantía

    10 Garantía 10.1Condiciones GetAir GmbH & Co. KG ofrece una garantía de 24 meses en su sistema de ventilación SmartFan (o 30 meses partir fecha fabricación SmartFan). reclamaciones garantía se aplican únicamente a los defectos de material y / o construcción que ocurren durante el período de garantía.

  • Página 21: Documentación

    10.4 Documentación La documentación anterior describe las funciones de la configuración estándar. Para mantener la claridad, no podemos tener en cuenta todas las posibles configuraciones de instalación, operación o mantenimiento. Los diagramas de esta documentación pueden diferir ligeramente del diseño del producto que ha adquirido. Incluso cuando este sea el caso, las funciones básicamente siguen siendo las mismas.

  • Página 22: Accesorios

    11 Anexos 11.1 Notas...
