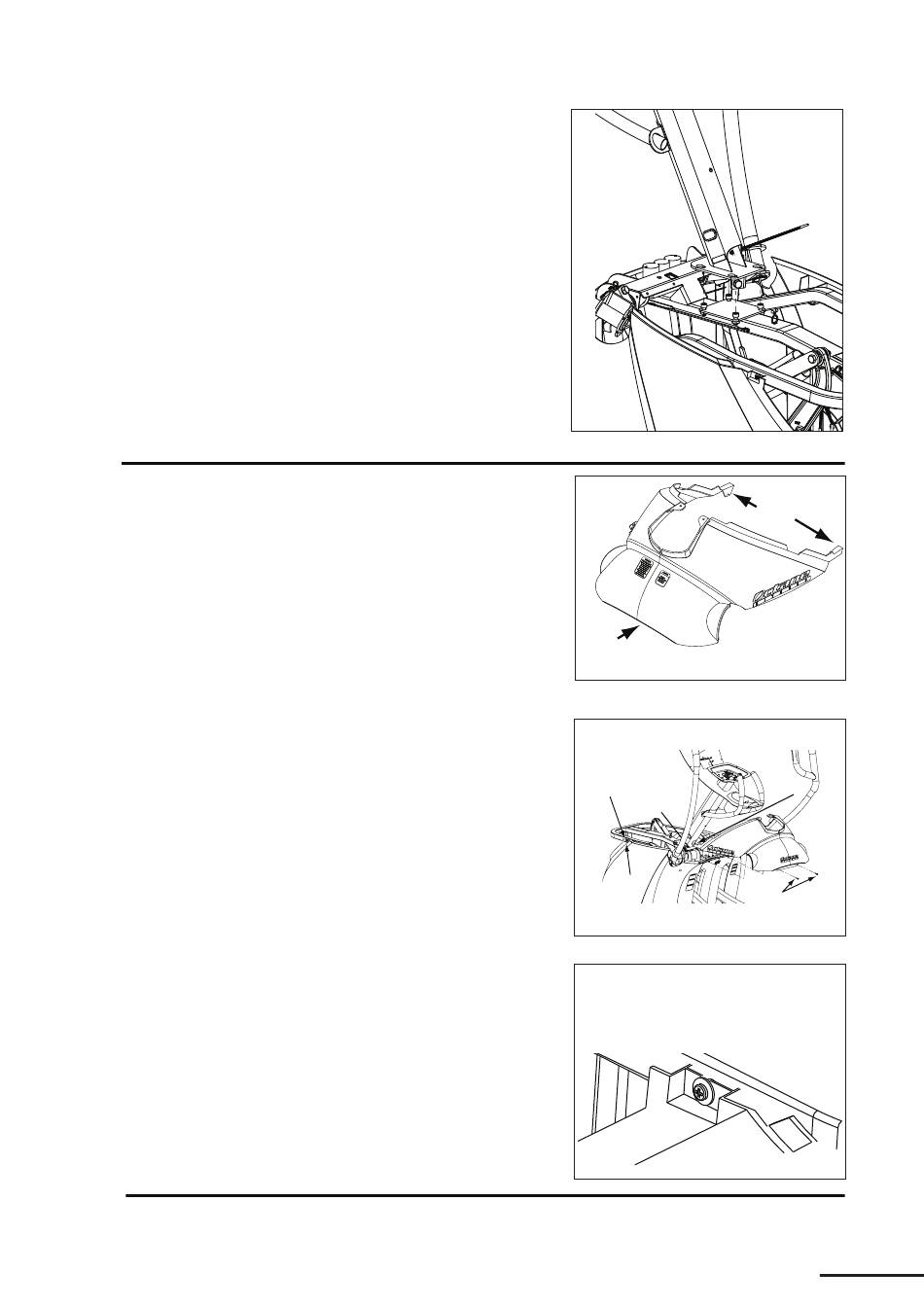

3. Instale el mástil de la consola
a. Instale el mástil de la consola (c) colocando las ranuras de
los orificios en la placa del mástil sobre los pernos y desl-
izándola hacia los pedales.
b. Apriete los cuatro pernos hexagonales de 6 mm que sujetan
el mástil de la consola al armazón.
c. conecte los cuatro (4) conectores de los cables que vienen
desde el mástil a los conectores de los cables del armazón
de la base. Tire suavemente de los cables para asegu-
rarse de que los conectores estén totalmente ajusta-
dos.

4. Instale el panel de acceso

a. suelte los tornillos de los costados izquierdo y derecho de la
protección inferior cerca de la parte delantera de la unidad.
(estos tornillos fijan el costado de la protección y el panel
de acceso al armazón).
b. deslice la placa de metal del panel de acceso (e) detrás de
la protección posterior. Ajuste las lengüetas de cada lado
del panel de acceso en las ranuras entre el costado de la
protección principal y el armazón, sobre la parte superior de
los tornillos.
c. Apriete los tornillos de cada lado, luego fije la parte poste-
rior del panel de acceso con 2 tornillos Phillips (L).
Placa metálica
(bajo este borde)
Ranura para
la lengüeta
Atornillar para
Tornillos
soltar en ambos
posteriores
costados
Soltar el tornillo y
ajuste la
lengüeta trasera
Lengüetas
Lengüeta
7
