9. CUADRO DE CONTROL - SIEMENS

El panel de control de la caldera esta situado en la parte superior del frontal.
(A) Interruptor de Marcha/Paro caldera
(B) Pantalla: lecturas, mensajes, errores...

9.1. Pantalla

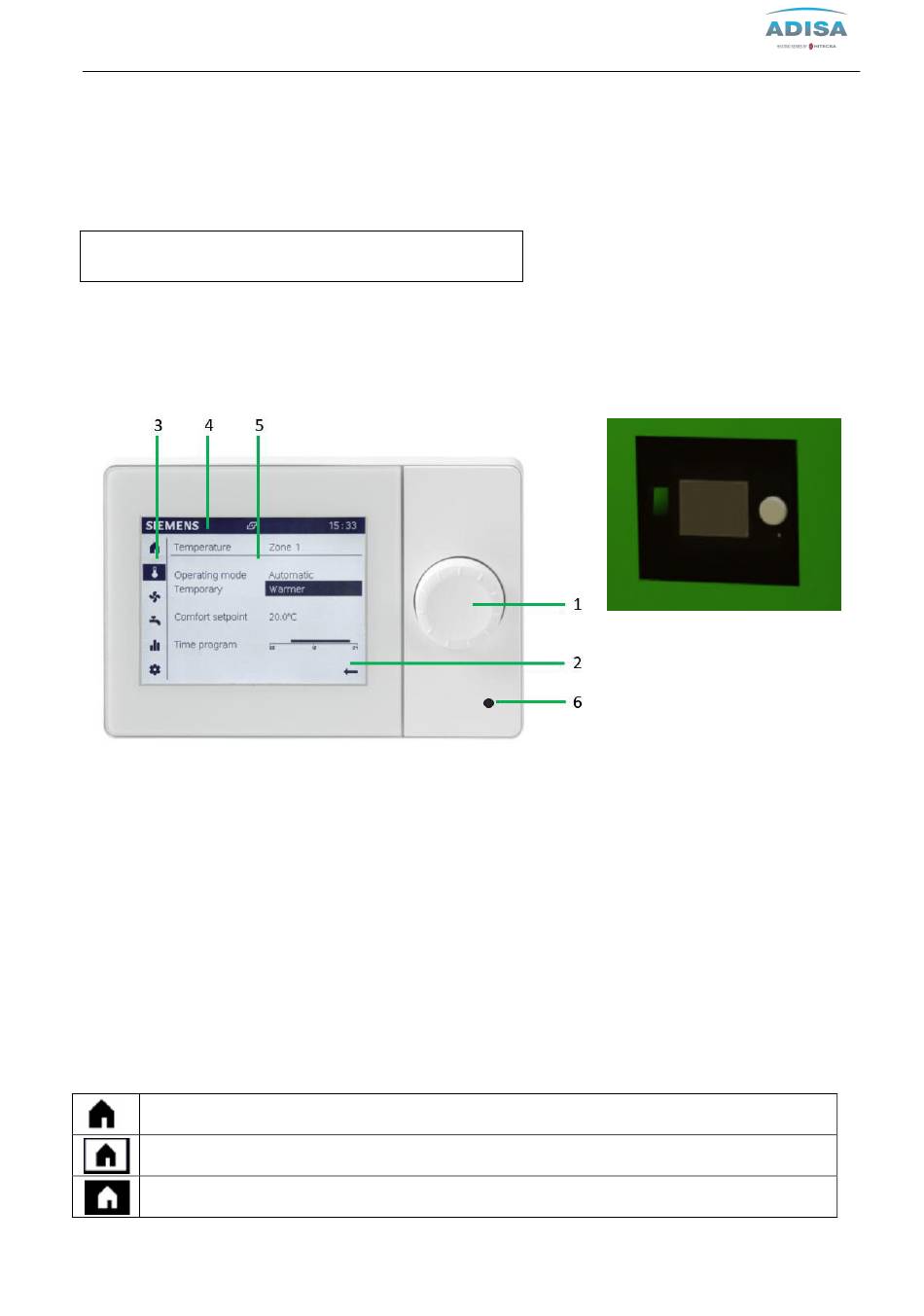

1 Botón giratorio (presionar y girar)
2 Display
3 Barra de navegación
4 Barra de estado
5 Área de trabajo
6 Botón de desbloqueo
Navegar y configurar utilizando botón giratorio de ajuste
Los símbolos en el display pueden tener hasta 3 estados de visualización:
No seleccionado: El símbolo se muestra como normal, negro con fondo blanco.
Preseleccionado: El símbolo contiene un marco color negro.
Seleccionado: El símbolo cambio de color. Queda representado de blanco con fondo negro.
(A)
(B)
