10,05 Límite superior para el control integral
Configuración
Este parámetro define un límite superior o límite para la ganancia integral (I) y por lo tanto
limita la frecuencia maestra.
La fórmula es: Límite superior integral = Frecuencia de salida máxima (Pr.01.00) X (Pr.10.05).
Este parámetro puede limitar la frecuencia de salida máxima.
10,06 Tiempo del filtro de retardo primario
Configuración
Para evitar la amplificación del ruido de medición en la salida del controlador, se inserta un
filtro digital derivativo. Este filtro ayuda a amortiguar las oscilaciones.

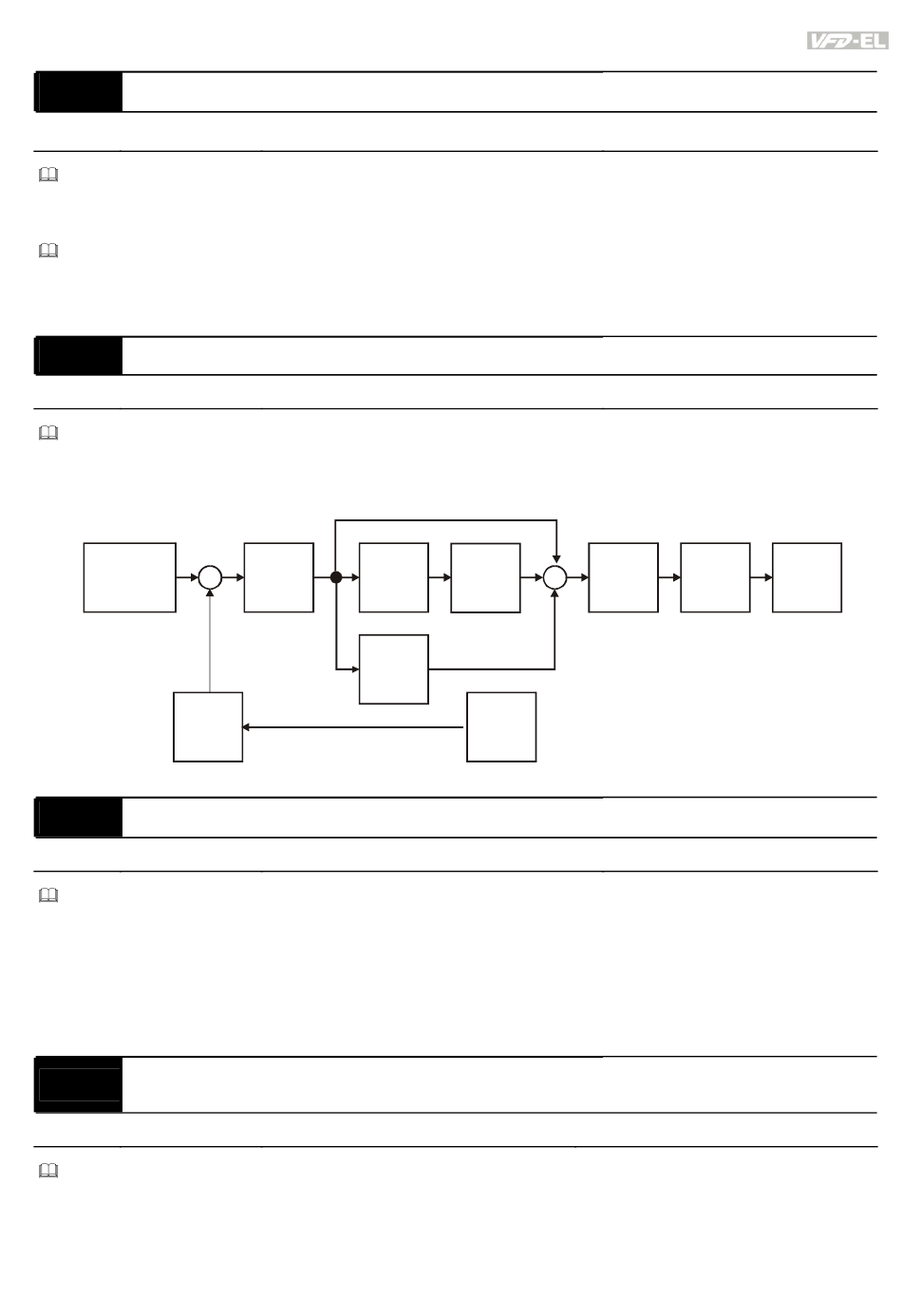

Todo el diagrama completo del PID está en lo siguiente:
+
Setpoint
-
Input Freq.
Gain
10.10
10,07 Límite de la frecuencia de salida del PID
Configuración
Este parámetro define el porcentaje del límite de la frecuencia de salida durante el control PID.
La fórmula es: Límite de la frecuencia de salida = Frecuencia máxima de salida (Pr.01,00) X
Pr.10,07 %. Este parámetro puede limitar la frecuencia de salida máxima. Se puede
establecer un límite global para la frecuencia de salida en Pr.01,07.
Tiempo de detección de la señal de retroalimentación
10,08
del PID
Configuración
Esta función es sólo para la señal ACI.
Revisión abril 2008, 1ELE, V1.02
0 a 100 %
0,0 a 2,5 seg
P I
10.02 10.03
D
10.04
0 a 110 %
0,0 a d 3600 seg
Capítulo 4 Parámetros|
Configuración de fábrica: 100
+
Integral
Output
gain
+
Freq.
limit
Limit
10.05
+ 10.07
PID
feedback
10.01
Configuración de fábrica: 100
Configuración de fábrica: 60,0
Unidad: 1
Unidad: 0,1
Configuración de fábrica: 0,0
Digital
Freq.
filter
Command
10.06
Unidad: 1
Unidad: 0,1
