APLICACIONES
Los EC7895A,C/RM7895A,B,C,D; RM7896A,B,C,D son
controles de quemadores basados en micro procesadores
para su aplicación en sistemas de encendido automático de
gas, diesel o combinación de combustibles en un solo
quemador. Están diseñados con la intención de reemplazar a
los Controles Primarios R4795 y R7795. Los sistemas
RM7895A,B,C,D/EC7895A,C; RM7896A,B,C,D consisten en
un módulo de relé, subbase, amplificador y tarjeta de purga.

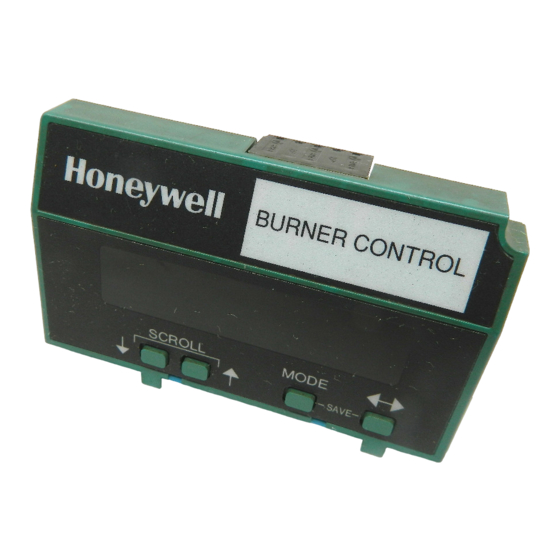

Las opciones incluyen un módulo de pantalla con teclado
(MPT), interface para Computadora Personal, Data
ControlBus Module™, montaje de pantalla remota,
anunciador expandido y el Software Combustion System
Manager®.
Las funciones proporcionadas por los RM7895A,B,C,D/
EC7895A,C; RM7896A,B,C,D incluyen secuenciamiento
automático de quemadores, supervisión de llama, indicación
del estado del sistema, sistema de autodiagnóstico y
detección de problemas.
Este documento proporciona instrucciones para su
instalación y revisión estática. Otras publicaciones que son
aplicables son:
63-2278:
Q7700A Unidad de interface de Red.
65-0084:
Q7800A, B Datos del Producto Subbase de
Cableado de 22 Terminales.
65-0090:
S7800A Datos del Producto Módulo de Pantalla
con Teclado.
65-0091:
S7810A Información del Producto Data
ControlBus Module™.
65-0095
S7820 Datos del Producto Módulo de Reinicio
Remoto.
65-0097
221729C Hoja de Empaque de la Cubierta
Guardapolvo.
65-0109
R7824, R7847, R7848, R7849, R7861, R7886
Datos del Producto Amplificadores de Llama para
la SERIE 7800.
65-0131
221818A Datos del Producto Ensamble del Cable
de Extensión.
65-0229
SERIE 7800 Datos sobre el Producto Revisión e
Identificación de Problemas.
ESPECÌFÌCIONES
Rangos eléctricos, ver la Tabla 3:
Voltaje y Frecuencia:
RM7895/RM7896: 120 Vca, (+10%/-15%), 50/60 Hz.
(±10%).
EC7895A,C: 220/240 (Vca, +10%/-15%), 50/60 Hz
(±10%).
® Marca registrada en los E.U.A.
Copyright © 1999 Honeywell Inc. • Todos Los Derechos Reservados
RM7895A,B,C,D/EC7895A,C;
RM7896A,B,C,D SERIE 7800
Disipación de Energía: 10 W máximo.
Máxima Carga Total Conectada: 2000 VA.
Fusibles: Carga Total Conectada: máximo 20 A, tipo FRN o
equivalente.
Rangos Ambientales:
Temperatura Ambiente:
De Operación: De -40°F a 140°F (de -40°C a +60°C).
De Almacén: De -40°F a 150°F (de -40°C a 66°C).
Humedad: 85% de humedad relativa continua, sin
condensación.
Vibración: 0.5G ambiental.
Autorizaciones:
RM7895/RM7896:
Underwriters Laboratories Inc. Registro: Archivo No.
MP268, Guía No. MCCZ.
Certificación de la Asociación Canadiense de Normas
(CSA): LR9S329-3.
Aprobación Factory Mutual: Reporte No. J.I.1V9A0..AF.
Aceptado por Industrial Risk Insurers (IRI).
Comisión Federal de Comunicaciones: Parte 15, Clase B,
Emisiones.
EC7895A,C: Aprobación Factory Mutual.
INSTALACIÓN
Cuando Se Instale Este Producto...
1. Lea estas instrucciones cuidadosamente. El fallar en
seguirlas puede dañar el producto u ocasionar una
condición de riesgo.
2. Revise los rangos dados en las instrucciones y los que
están marcados en el producto para estar seguro de
que el producto es adecuado para la aplicación.
3. El instalador debe ser un técnico en el servicio de
seguridad de llama, entrenado y con experiencia.
4. Una vez que esté terminada la instalación, revise la
operación del producto tal como está indicado en estas
instrucciones.
Módulos de Relé
INSTRUCCIONES DE INSTALACIÓN
ADVERTENCIA
Riesgo de fuego o explosión.
Puede causar daños a la propiedad, lesiones
severas o muerte.
Siga los requerimientos adecuados de seguridad
cuando instale un control a un quemador para
prevenir lesiones severas o la muerte.
66-1090S-3
