∙Potencia del motor:
119 kW 160 hp
∙Peso de trabajo:
16,0 ~ 18,1 t
35,270 ~ 39,900 lb
∙Cucharas (SAE):
575 ~ 1 825 l
0.75 ~ 2.39 yd
3
∙Motor diesel de baja emisión,
turboalimentado, de inyección
directa con intercooler
∙Sistema de selección de modos
y sistema controlado electró
nicamente (ACS) integrados
EW170
∙2 bombas de pistones axiales
de desplazamiento variable.
Los movimientos
independientes y simultáneos
del equipo de excavación se
controlan mediante el
"modo de trabajo de
sensibilidad automática".
∙Cabina
‐Sistemas de control y
advertencia computerizados
‐Entorno ergonómico
‐Bajo nivel de ruidos
‐Aire filtrado
‐Montajes hidráulicos de
amortiguación

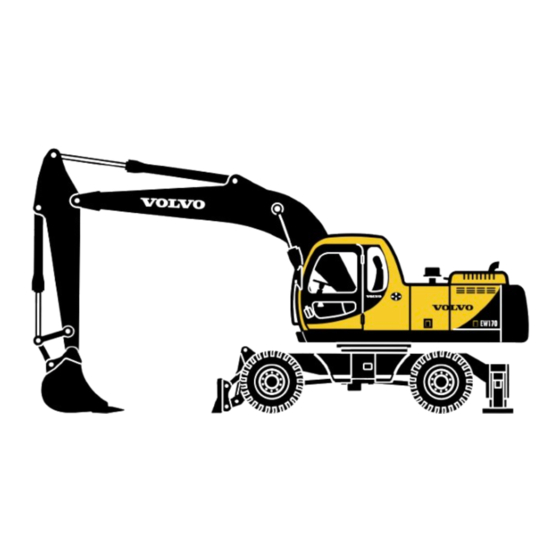

EXCAVADORA VOLVO
∙Sistema de frenos hidáulicos
dual, con actuación automática
por muelle del freno de parking
incrementando la seguridad
∙Martillo/correderas y
acoplamiento rápido Volvo, son
equipamientos éstandar
∙Pluma de 2 piezas disponible
como equipo opcional
∙Preparado para diversos
implementos opcionales
Publicidad
Tabla de contenido
Manuales relacionados para Volvo EW170
Resumen de contenidos para Volvo EW170
- Página 1 ∙Martillo/correderas y 35,270 ~ 39,900 lb del equipo de excavación se ∙Cucharas (SAE): controlan mediante el acoplamiento rápido Volvo, son 575 ~ 1 825 l “modo de trabajo de equipamientos éstandar 0.75 ~ 2.39 yd sensibilidad automática”.
-
Página 2: Sistema Eléctrico
PESOS Y CARGA POR EJE MOTOR Motor diesel turboalimentado de 4 tiempos con refrigeración Máquina con pluma monobloque de 5,2 m, 17' 1''; brazo de por agua, inyección directa y aftercoooler, fabricado 2,6 m, 8' 6'' ; cuchara de 780 l, 1.02 yd específicamente para uso en excavadoras. -
Página 3: Sistema Hidráulico
Brazo SISTEMA HIDRÁULICO ∅ diámetro×carrera 120 mm×1 495 mm ∅ 4.7''×58.9'' El sistema hidráulico, denominado “Mode de funcionamiento Cuchara con sensor automatico”, está diseñado para una alta ∅ diámetro×carrera 115 mm×990 mm productividad, gran capacidad de excavación, elevada ∅ 4.5''×39.0'' precision en las maniobras y buena economía de Hoja dozer, delantera o trasera combustible. -
Página 4: Combinación De Cuchara Y Brazo
COMBINACIÓN DE CUCHARA Y BRAZO Nota: 1. Tamaño de cuchara según Norma SAE-J296, con colmo con pendiente, 1:1 2. Diseño con eje delantero direccional. 3. La hoja dozer delantera no se puede montar en combinación con pluma de 2 piezas. ●... - Página 5 DIMENSIONS ●Pluma monobloque Descripción Std. 5,2 m , 17' 1'' Longitud 5 400 mm, 17' 9'' Altura Altura 1 625 mm, 5' 4'' Anchura 564 mm, 1' 10'' Peso * 1 320 kg, 2,910 lb Longitud * Incluye cilindro, bulones y tubo ●Pluma de dos secciones Descripción 4,97 m...
-
Página 6: Dimensiones
DIMENSIONES ● Transporte ● Traslación (Pluma monobloque) L ’ M ’ ● Traslación (pluma de dos secciones) L’ M ’... - Página 7 DIMENSIONES Std. Pluma monobloque de 5,2 m, 17' 1'' 4,97 m, 16' 4'' pluma de dos secciones Descripción unidad Std. Brazo de 2,6 m, 8' 6'' Brazo de 3,1m, 10' 2'' Brazo de 2,3 m, 7' 7'' Brazo de 2,6 m, 8' 6'' A.
-
Página 8: Rangos De Excavación
RANGOS DE EXCAVACIÓN Pluma monobloque de 5,2 m, 17' 1'' con conexión directa del cuchara ● Descripción unidad Std. Brazo de 2,6 m, 8' 6'' Brazo de 3,1 m, 10' 2'' A. Alcance de excavación máx. mm, ft in 9 170, 30' 1'' 9 600, 31' 6'' B. - Página 9 RANGOS DE EXCAVACIÓN 4,97 m, 16' 4'' pluma de dos secciones con conexión directa del cuchara ● Descripción unidad Std. Brazo de 2,3 m, 7' 7'' Brazo de 2,6 m, 8' 6'' A. Alcance de excavación máx. mm, ft in 8 760, 28' 9'' 9 040, 29' 8'' B.
-
Página 10: Capacidad De Elevación
Nota: para la capacidad de elevación incluyendo el cuchara, basta con restar el peso del cuchara de conexión directa o del cuchara de conexión rápida, de los siguientes valores. EW170 (Pluma monobloque de 5,2 m, 17' 1'' + brazo de 2,6 m, 8' 6'') - Página 11 Nota: para la capacidad de elevación incluyendo el cuchara, basta con restar el peso del cuchara de conexión directa o del cuchara de conexión rápida, de los siguientes valores. EW170 (Pluma monobloque de 5,2 m, 17' 1'' + brazo de 2,6 m, 8' 6'')
- Página 12 Nota: para la capacidad de elevación incluyendo el cuchara, basta con restar el peso del cuchara de conexión directa o del cuchara de conexión rápida, de los siguientes valores. EW170 (Pluma monobloque de 5,2 m, 17' 1'' + brazo de 3,1 m, 10' 2'')
- Página 13 Nota: para la capacidad de elevación incluyendo el cuchara, basta con restar el peso del cuchara de conexión directa o del cuchara de conexión rápida, de los siguientes valores. EW170 (Pluma monobloque de 5,2 m, 17' 1'' + brazo de 3,1 m, 10' 2'')
- Página 14 Nota: para la capacidad de elevación incluyendo el cuchara, basta con restar el peso del cuchara de conexión directa o del cuchara de conexión rápida, de los siguientes valores. EW170 (4,97 m, 16' 4'' pluma de dos secciones + brazo de 2,3 m, 7' 7'')
- Página 15 Nota: para la capacidad de elevación incluyendo el cuchara, basta con restar el peso del cuchara de conexión directa o del cuchara de conexión rápida, de los siguientes valores. EW170 (4,97 m, 16' 4'' pluma de dos secciones + brazo de 2,6 m, 8' 6'')
-
Página 16: Equipo Estándar
- 1 en la parte trasera del objetos desprendidos (FOPS) Acoplamiento rápido Bomba de repostaje: contrapeso Malla de proteccion para cristal Volvo - tamaño S1 35 lpm, 9 gpm Luz de advertencia rotativa delantero Tren inferior Kit antivandalismo Sistema hidráulico Asiento tapizado con tela Ruedas simples, 18,00×22,5...
