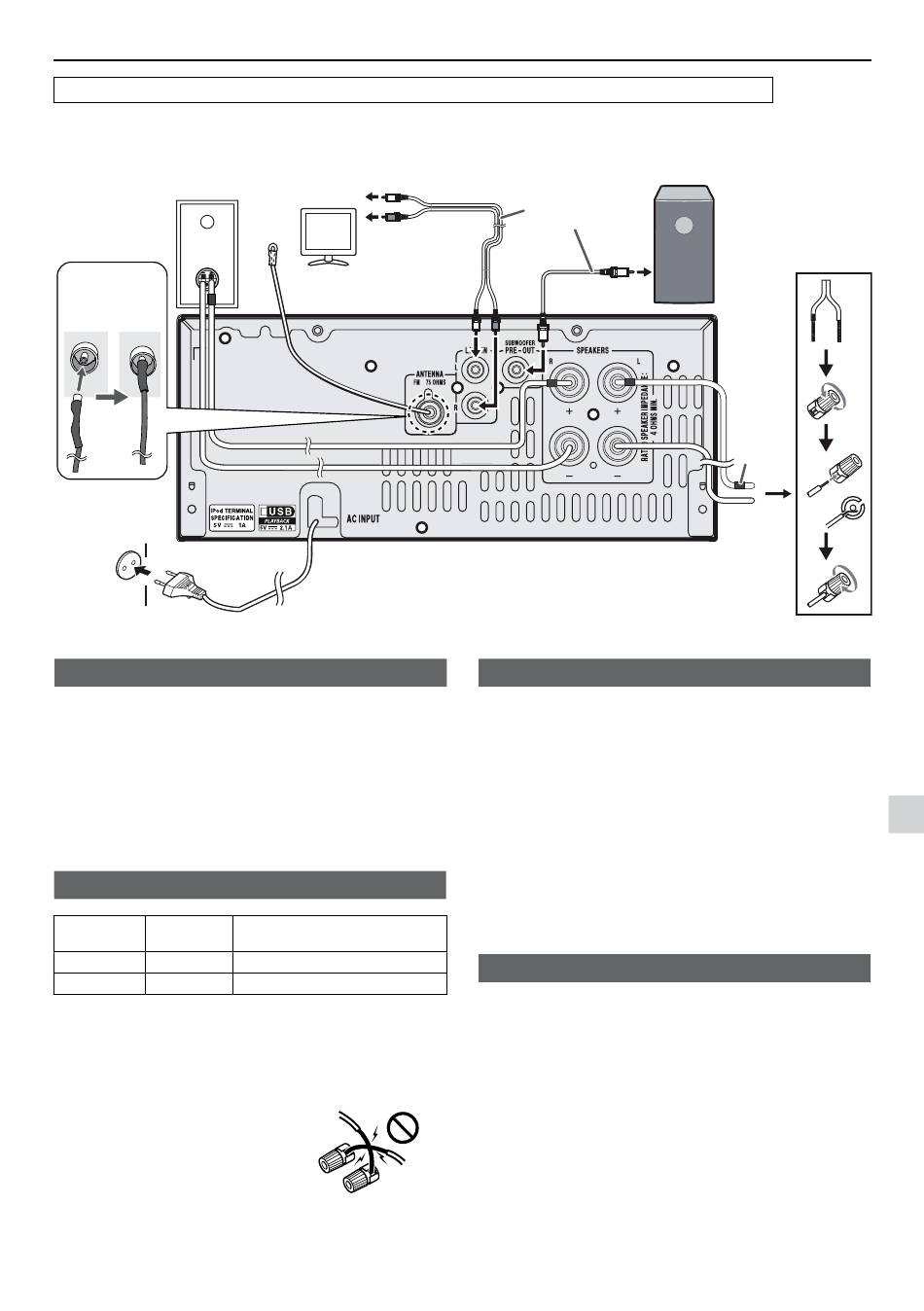

Conexiones del sistema
Asegúrese de desenchufar el cable de alimentación de CA antes de realizar cualquier conexión.
Para seleccionar la función de línea de entrada:
Pulse el botón FUNCTION (unidad principal) o el botón AUDIO/
LINE (INPUT) (mando a distancia) varias veces hasta que se
muestre Line
Altavoz
derecho
Instalación de
la antena FM
suministrada
Toma de corriente
de la pared
(220 - 240 V de
CA ~ 50/60 Hz)
■ Conexión de la antena
Antena de FM suministrada:
Conecte a la toma FM 75 OHMS y coloque donde mejor
recepción exista.
Antena externa de FM:
Use una antena FM para exteriores (cable coaxial de
75 ohmios) para garantizar una recepción óptima. Desco-
necte el cable de FM suministrado antes de utilizarlo.
Nota:
Mantenga el cable alejado de la unidad o del cable de
alimentación de CA para reducir el ruido.
■ Conexión de los altavoces
Terminal
XL-HF202
para altavoz
+ terminal
cable rojo
- terminal
cable negro cable con aislante de color negro
● Use altavoces con una impedancia de 4 ohmios o superior,
dado que los altavoces de menor impedancia pueden dañar
la unidad.
● No confunda los canales derecho e izquierdo. El altavoz de-
recho es el que se encuentra en el lado derecho cuando se
mira la unidad de frente.
● No permita que los cables pelados de los
altavoces entren en contacto directo.
● No permita que ningún objeto cai-
ga en el interior de los conductos
de reflexión de graves, ni coloque
nada encima de ellos.
● No se suba ni se siente sobre de los
altavoces. Podría resultar herido.
TV
Antena
de FM
A la toma de
audio de la
televisión.
A entrada de
XL-HF302
cable con aislante de color rojo
Incorrecto
Notas:
● Ningún sonido se escucha del subwoofer sin un amplificador integrado.
● Salida preamplificada de subwoofer (señal de audio): 200 mV/
10 k ohmios a 70 Hz.
Cable de audio
(no se suministra)
A entrada de
audio
línea
■ Modo de demostración
● La primera vez que se enchufe la unidad, entrará en
modo Bluetooth en espera (demostración). Se mostra-
rá "Bluetooth Stby".
● Para cancelar el modo de Bluetooth (demostración) en
espera, pulse el botón DEMO (mando a distancia) du-
rante el modo en espera de energía. La unidad entrará
en el modo de bajo consumo de energía.
● Para volver al modo Bluetooth (demostración) de espe-
ra, pulse de nuevo el botón DEMO.
● Durante el estado en espera Bluetooth, la función NFC
se activa una vez que el dispositivo toca la etiqueta
NFC suministrada.
● Si el dispositivo iPod o iPhone está conectado, la uni-
dad comenzará a cargarse.
Se mostrará "Charge Mode". El modo de demostra-
ción no es válido durante el modo de carga.
■ Conexión de la alimentación de CA
Cuando se hayan realizado todas las conexiones correc-
tamente, enchufe el cable de alimentación de CA a la
toma de pared.
Nota:
Desenchufe el aparato si no lo utilizará durante un largo
período de tiempo.
