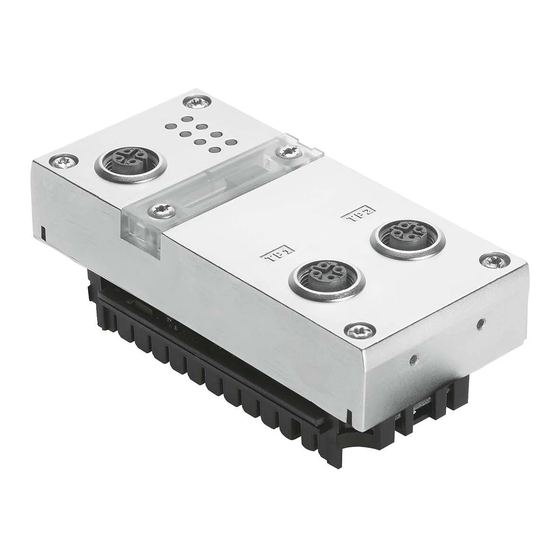

Página 1 Terminal CPX Manual de la parte electrónica Nodo de bus CPX Tipo CPX−FB33 Tipo CPX−FB34 Protocolo de red PROFINET IO Manual 548 761 es 0812a [743 955]...
Página 3 ......548 761 © (Festo AG & Co. KG, D 73726 Esslingen, Alemania, 2009) Internet: http://www.festo.com E−Mail:...
Página 4 Contenido e instrucciones generales PROFINET IO®, PROFIBUS®, SIMATIC®, SPEEDCON®, TORX®, TÜV® y VDE® son marcas registradas de los propietarios de las marcas en ciertos países. Festo P.BE−CPX−PN IO−ES es 0812a...
Página 5: Tabla De Contenido
(tabla de compatibilidad) ....... . . 2−10 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 6 ............B−1 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 7: Uso Previsto
Es obligatorio respetar los valores límite indicados de presión, temperatura, datos eléctricos, pares, etc. Si se utiliza junto con componentes adicionales disponibles comercialmente, tales como sensores y actuadores, deben respetarse los valores límite especificados para presiones, temperaturas, datos eléctricos, pares, etc. Festo P.BE−CPX−PN IO−ES es 0812a...
Página 8: Destinatarios
(PLC) y sistemas de bus de campo. Asistencia técnica Ante cualquier problema técnico, diríjase a su servicio local de asistencia técnica de Festo. Festo P.BE−CPX−PN IO−ES es 0812a...
Página 9: Notas Sobre El Uso De Este Manual
Directivas, especificaciones y IEC 61076−3−106, normas respecto a PROFINET: IEC 60603 Directivas de instalación (Installation Guide) PROFINET IEC 61158 IEC 61784 Más información: http://www.profinet.com Tab. 0/1: Cuadro general del nodo de bus CPX para PROFINET Festo P.BE−CPX−PN IO−ES es 0812a...
Página 10 CPX. La información específica del producto sobre el sistema de control (IPC, PLC o I/O Controller) se encuentra en la documentación suministrada por el fabricante junto con el producto. VIII Festo P.BE−CPX−PN IO−ES es 0812a...
Página 11: Instrucciones Importantes Para El Usuario
Además, el siguiente pictograma indica lugares del texto en los que se describen actividades con componentes sensibles a las descargas electrostáticas: Componentes sensibles a las corrientes electrostáticas: un manejo inadecuado puede dañar los componentes. Festo P.BE−CPX−PN IO−ES es 0812a...
Página 12: Marcado De Información Especial
Accesorios: Detalles sobre los accesorios útiles o necesarios para los productos Festo. Entorno: Información sobre el uso de los productos Festo respetuoso con el entorno. Marcas en el texto Esta marca indica actividades que pueden desarrollarse · en cualquier orden.
Página 13: Término / Significado Abreviación
Transmite señales de control a los módulos conectados y supervisa su disponibilidad para funcionar. Salida digital (Output) Byte de salida (Output) Terminal CPX Sistema completo consistente en módulos CPX con o sin neumática Tab. 0/2: Términos y abreviaciones específicas Parte 1 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 14: Tab. 0/3: Términos Y Abreviaciones Específicas Parte
(PLC, modo de funcionamiento Remote Controller) slave de bus de campo (modo de funcionamiento Remote I/O). Festo Maintenance Tool (CPX−FMT); software de configuración y programación para módulos CPX para la puesta la punto y el mantenimiento Fast Start−up", también denominado arranque priorizado...
Página 15: Instalación
Instalación Capítulo 1 1−1 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 16 ..... 1−27 Asignación de pines en la alimentación de corriente ....1−28 1−2 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 17: Indicaciones Generales Sobre La Instalación
Con ello se evitarán fallos en el funcionamiento y daños en los componentes electrónicos. La información sobre el montaje del terminal CPX completo puede hallarse en el manual del sistema CPX (P.BE−CPX−SYS−...). 1−3 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 18: Elementos Eléctricos De Conexión E Indicación
Fig. 1/1: Elementos de conexión e indicación en el nodo de bus CPX Importante Utilice tapas protectoras o tapones ciegos para cerrar las conexiones no utilizadas. Con ello se cumple el grado de protección IP65/IP67 (ver sección 1.7). 1−4 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 19: Desmontaje Y Montaje
2. Tire con cuidado del nodo de bus y sin inclinarlo de las barras tomacorriente del bloque de distribución. Nodo de bus CPX (ejemplo CPX−FB33) Bloque de distribución Barras tomacorriente Tornillos TORX T10 Fig. 1/2: Desmontaje/montaje del nodo de bus 1−5 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 20 4. Inserte los tornillos de forma que puedan utilizarse todas las vueltas de rosca existentes. 5. Apriete los tornillos con un destornillador TORX tamaño T10 con un par de 0,9 ... 1,1 Nm. 1−6 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 21: Ajustes De Los Interruptores Dil, Uso De La Tarjeta De Memoria
Desconecte la tensión de alimentación antes de retirar la · tapa. Asegúrese de que la junta está correctamente asentada. · Apriete los tornillos de fijación primero a mano y luego · con un par de 0,4 Nm como máximo. 1−7 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 22: Ajuste De Los Interruptores Dil
Interruptores DIL DIL 1.1 y 1.2: sólo para modo de funcionamiento Remote I/O: modo de diagnosis Fig. 1/3: Función de los interruptores DIL en el nodo de bus 1−8 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 23: Instalación
Un CPX−FEC es un componente del terminal CPX. El FEC integrado en el terminal controla todas las funciones. El nodo de bus realiza la conexión con PROFINET. Tab. 1/1: Ajuste del modo de funcionamiento del bus de campo con el interruptor 1−9 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 24 Fast Start−up" se realiza en el software de control, p.ej. Siemens STEP 7: véase selección del nodo de bus" en la sección 2.1.5. Hallará un resumen de la información esencial en la sección 2.1.6. 1−10 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 25 El FEC se puede utilizar, p.ej., para la conexión de otras redes: el FEC realiza la transmisión de datos entrantes y salientes y funciona por lo tanto como un módulo de I/O. 1−11 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 26 Un control de nivel superior puede, a través de este interface, pedir informaciones de estado del terminal de válvulas y adaptar u optimizar de forma correspondiente el control de otras partes de la instalación. 1−12 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 27: Modo De Diagnosis (Modo De Funcionamiento Remote I/O)
(8 bits I) El modo de diagnosis interface de diagnosis I/O ocupa 4 bytes de espacio de direcciones (16 bits I/O) Tab. 1/2: Ajuste del modo de diagnosis con el interruptor (modo de funcionamiento Remote I/O) 1−13 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 28 (véase la sección 2.1.5 así como el ejemplo de configuración en Fig. 1/4 y Fig. 1/5). 1−14 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 29 CPX Remote Controller o bien CPX RC (grupo separado, no aparece en la imagen). Fig. 1/4: Selección del modo de diagnosis en el software PLC Parte 1 Sin función adicional Fast Start−up" 1−15 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 30 System Table Interface o STI del grupo de dispositivos de campo CPX FSU. Fig. 1/5: Selección del modo de diagnosis en el software PLC Parte 2 Con función adicional Fast Start−up" (FSU) 1−16 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 31: Uso De La Tarjeta De Memoria
Cambio de la tarjeta de La tarjeta de memoria se encuentra debajo de una tapa memoria (véase Fig. 1/1). Para retirar o colocar la tapa se necesita un destornillador. 1−17 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 32: Cambio Del Nodo De Bus
9. El control reconoce el nodo de bus mediante el nombre del dispositivo en la tarjeta de memoria y carga todos los datos necesarios. Hallará más información sobre el uso de la tarjeta de memoria en la sección 2.2.1. 1−18 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 33: Conexión A La Red
PELV o alimentaciones integradas con protección equivalente. Directivas de instalación Puede obtener las directivas de instalación de la PROFINET Nutzerorganisation (PNO, organización de usuarios de PROFINET): www.profinet.com Observe las instrucciones de las directivas de instalación. 1−19 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 34: Uso De Switches Y Routers
HARTING: eCon2000 (IP30), eCon30xx (IP30) Phoenix Contact: Serie Factory Line (FL ...; IP20) Siemens: SCALANCE X−100 (unmanaged) SCALANCE X−200 (managed) SCALANCE X−300 (managed) SCALANCE X−400 (modular) Ejemplos de Switches M12: HARTING: eCon7100−B (IP65) Hirschmann: Serie Octopus (IP65) 1−20 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 35: Cuadro General De Conexiones, Conectores De Red Y Especificación De Cables
Patch como cables Crossover. Cuando utilice cables Patch y Crossover en el mismo sistema, asegúrese de que la función Autonegotiation/Autocrossover" del software de control está activada. En la sección 2.1.5 hallará más indicaciones sobre esta función. 1−21 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 36 Si el terminal CPX se monta en la parte móvil de una má quina, el cable de red de la parte móvil debe estar provisto de un prensaestopas. Observe las directivas pertinentes recogidas en la norma EN 60204 parte 1. 1−22 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 37 Switch−Port, p.ej. del PLC Cable Patch (ocupación de contactos Crossover") Puerto de terminales de un I/O Device Fig. 1/6: Cableado de los I/O Devices para Fast Start−up" con detección de Crossover o Autonegotiation" desactivada (ejemplo de configuración) 1−23 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 38: Especificación De Cables
RJ45 y dispositivos IP65/IP67 con conexión M12. Ejemplos de adaptadores: Lumberg: 0981 ENC 100 (adaptador RJ45/M12, acoplamiento de montaje M12, codificación D, rosca de montaje PG9, acoplamiento RJ45, 90 grados) HARTING: eCon 6050−BA 1−24 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 39: Interface De Red Del Cpx−Fb33
Tab. 1/4: Asignación de pines de los interfaces de red del CPX−FB33 (M12) Conexión con conectores de Festo Conecte el terminal CPX a la red con conectores de Festo, tipo NECU−M−S−D12G4−C2−ET. El conector es adecuado para cables de Ethernet con un diámetro de 6 ... 8 mm.
Página 40: Interface De Red Del Cpx−M−Fb34
Tab. 1/5: Asignación de pines de los interfaces de red del CPX−M−FB34 (RJ45) Conexión con conectores de Festo Conecte el terminal CPX a la red con conectores de Festo tipo FBS−RJ45−PP−GS. El conector es adecuado para cables de Ethernet con un diámetro de 5 ... 8 mm.
Página 41: Cumplimiento Del Grado De Protección Ip65/Ip67
Cable de conexión y conector Tapa protectora de Festo, para el terminal de mano tipo ISK−M12 Si no se utiliza la conexión. Incluida en el suministro. Tab. 1/6: Conexiones y tapas protectoras para la clase de protección IP65/IP67 1−27 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 42: Asignación De Pines En La Alimentación De Corriente
El consumo de corriente de un terminal CPX depende del número y tipo de módulos y componentes integrados. Observe la información sobre la alimentación de corriente así como sobre las medidas de puesta a tierra en el manual del sistema CPX (P.BE−CPX−SYS−...). 1−28 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 43 : Tensión de funcionamiento para electrónica/sensores EL/SEN Tensión de carga para las salidas Tensión de carga para las válvulas Tab. 1/7: Asignación de pines de alimentación al sistema, alimentación adicional y alimentación a las válvulas. 1−29 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 44 1. Instalación 1−30 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 45: Puesta A Punto
Puesta a punto Capítulo 2 2−1 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 46 ....2−55 Lista de comprobación para la puesta a punto del terminal CPX ..2−56 2−2 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 47: Configuración
Para el direccionamiento, el control utiliza: direcciones IP y MAC IDs nombres de dispositivos de bus de campo, abreviado: nombres de dispositivos (Device Names). 2−3 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 48: Cuadro General De Los Módulos
Módulo de 8 entradas digitales 8DI−D 1 byte I con canal de diagnosis (E: CPX−8DE−D) Tab. 2/1: Cuadro general de módulos eléctricos CPX (nodo de bus en modo de funcionamiento Remote I/O) Parte 1 2−4 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 49: Identificador De Módulo 1) Bytes I/O Ocupados
Por cada ramal: 4 bytes I (32 entradas) 4 bytes O (32 salidas) Tab. 2/2: Cuadro general de módulos eléctricos CPX (nodo de bus en modo de funcionamiento Remote I/O) Parte 2 2−5 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 50 FB33−RC ProfiNet I/O bus node" o FB34−RC ProfiNet RJ45 bus node". Tab. 2/4: Configuración del nodo de bus en el modo de funcionamiento Remote Controller 2−6 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 51: Módulos Neumáticos
Los módulos neumáticos del tipo MPA2 ocupan 8 bits de salida cada uno, pero sólo se utilizan 4 bits. Hallará más información sobre la neumática en los manuales correspondientes de la parte neumática. 2−7 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 52: Identificador Bytes I/O De Módulo Ocupados
(VI: CPX−Typ32: 1−4V...) Módulo neumático MPA2 (tipo 32/33) con aislamiento eléctrico MPA2G 1 byte O (VI: CPX−Typ32−G: 1−4V...) Identificador del módulo en el terminal de mano Tab. 2/6: Cuadro general de los módulos neumáticos MPA 2−8 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 53: Archivo Del Dispositivo Master (Gsd) Y Archivos De Símbolos
Archivos de símbolos Para representar el terminal CPX en su software de configura ción, hallará los archivos de símbolos para terminales Festo CPX en las direcciones de Internet arriba citadas. La integra ción de estos archivos de símbolos se describe en las páginas siguientes.
Página 54: Selección De Los Archivos Gsdml Necesarios (Tabla De Compatibilidad)
El archivo GSDML actualizado para terminales CPX puede hallarse en la página de Internet de Festo. Ante cualquier problema técnico diríjase al servicio local de asistencia técnica de Festo o a la siguiente línea telefónica directa de Festo. 2−10 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 55 · (Fast Start−up"): GSDML/PNIO Specification V. 2.2 Control (SPS/CPU) Siemens SIMATIC S7−319 con FW V. 2.7.x PROFINET−Stack V. 3.0.xxx (FSU Version) Software de control Siemens STEP 7 V. 5.4 con Service Pack SP 4 2−11 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 56 Hallará información sobre otras variantes en la documenta ción del control utilizado y del software de control. Ante cualquier problema técnico diríjase a su servicio local de asistencia técnica de Festo. Si caso de duda consulte con el servicio local de asistencia técnica de Festo. Importante Hay disponibles diversos programas de configuración en...
Página 57: Preparativos
4. Seleccione el control utilizado (PLC/Master): Insert > Station > ... (p.ej. SIMATIC 300 Station). 5. Haga clic en el signo más (a la izquierda del símbolo y del nombre del proyecto) para abrir el proyecto. 2−13 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 58 La subventana simboliza la barra guía (guía perfilada) de su sistema de control. En la subventana se encuentran todos los elementos individuales del control, que forman la base para el sistema de automatización PROFINET. 2−14 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 59 6. Incluya su CPU y un sistema PROFINET IO en la configuración de hardware: desplace los elementos del catálogo (símbolos) correspondientes a la ventana de barras guía ( 3 o 4 en Fig. 2/1). 2−15 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 60 STEP 7: Options > Update Catalog. En el catálogo de hardware aparecen todos los módulos CPX disponibles bajo PROFINET IO > Additional Field Devices > Valves > Festo CPX−Terminal. Puede empezar con la selección y la configuración de sus módulos. 2−16...
Página 61: Configuración Del Hardware
(siempre y cuando esté conectada). 5. Introduzca un nombre de dispositivo en el campo Device name" (p.ej., CPX o CPX−01) y confirme la entrada haciendo clic en Assign name". 2−17 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 62 2. Si el catálogo de hardware no está abierto: haga clic sobre el símbolo del catálogo ( 1 en Fig. 2/2) o utilice la combinación de teclas [Ctrl] + [K]. Aparecerá el catálogo de hardware. 2−18 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 63 CPX−Terminal" (versión en inglés del software) PROFINET IO\Otros dispositivos de campo\Válvulas\ Terminal CPX de Festo. Si no se visualiza la carpeta Valves\Festo CPX−Terminal" (válvulas terminal CPX Festo), repita la instalación del archivo del dispositivo master (GSDML, véase sección Instalación del archivo GSDML).
Página 64 (encontrará información para el direccionamiento IP en los pasos siguientes). Si ha efectuado la asignación de un nombre de disposi tivo en el marco de la identificación del terminal CPX, podrá saltarse el próximo paso. 2−20 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 65 7. Introduzca en el campo Device Name" ( 1 en Fig. 2/4) o Name" ( 1 in Fig. 2/5) un nombre de dispositivo unívoco para el terminal CPX, p.ej. CPX−01, Station−xy o una denominación específica de la aplicación. 2−21 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 66 Start−up" (arranque priorizado). Este modo de funciona miento permite reducir los tiempos de arranque del sistema. El Prioritized Start−up" también se denomina Fast Start−up" (abreviado: FSU). Si no desea utilizar Fast Start−up" puede saltarse los pasos 8. a 20. 2−22 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 67 2 en la ventana Properties CPX" (Propiedades CPX, véase Fig. 2/5). 9. Seleccione el registro Ciclo IO" (IO Cycle, 1 en Fig. 2/6). Fig. 2/6: Ajustes de Fast Start−up" (FSU): adaptación del tiempo de ciclo I/O (tiempo de actualización) 2−23 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 68 14. Haga doble clic en la línea de configuración de la conexión (Ports) X1 TP1". Aparecerá la ventana Properties CPX FSU Port 1" (Propiedades CPX FSU Port 1 (X1 TP1) (véase Fig. 2/7). 15. Seleccione el registro Options" (Opciones, 1 en Fig. 2/7). 2−24 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 69 (Transmission medium) para Conexión" (Connection) 2: TP / ITP con 100 Mbit/s en dúplex completo" (TP / ITP 100 Mbps full duplex) 17. Desactive la detección Crossover 3: active la casilla Desactivar Autonegotiation/Autocross− over" (Disable autonegotiation). 2−25 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 70 Para el direccionamiento IP seleccione el registro Addresses" ( 1 en Fig. 2/9). Aparecerá el registro Addresses" (direccionamiento) o la ventana Properties Ethernet interface CPX" (propie dades interface de Ethernet CPX) (véase Fig. 2/10 y Fig. 2/11). 2−26 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 71 Fig. 2/8: Características del terminal CPX Direccionamiento (parte 1) Fig. 2/9: Características del terminal CPX Direccionamiento (parte 2) 22. Direccionamiento manual (si es necesario): Introduzca la dirección IP del nodo de bus ( 1 en Fig. 2/10 o Fig. 2/11). 2−27 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 72 2. Puesta a punto Fig. 2/10: Características del terminal CPX Direccionamiento (parte 3) Fig. 2/11: Características del terminal CPX Direccionamiento (parte 4) 2−28 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 73 Manufacturer ID" (ID de fabricante) y un código correlativo del dispositivo de Ethernet, p.ej. 00−0E−F0−12−3A−BC. El código en negrita representa la Manufacturer ID", en este caso Festo. Fig. 2/12: Propiedades del terminal CPX Direccionamiento MAC 2−29 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 74 Las direcciones de los puertos de entrada y salida TP1 y TP2 (TPx) se pueden determinar, p.ej. mediante la tabla de configura ción de la ventana HW Config. 23. Confirme sus entradas haciendo clic, si fuera necesario dos veces, en OK". 2−30 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 75: Configuración Del Terminal Cpx
( 3 ): módulos analógicos, módulos digitales, nodos de bus, interfaces neumáticos, módulos neumáticos y módulos de tecnología. Fig. 2/13: Configuración del terminal CPX con Siemens STEP 7 HW Config 2−31 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 76 PROFINET IO\Otros dispositivos de campo\Válvulas\ Terminal CPX de Festo. Si no se visualiza la carpeta ValvesFesto CPX−Terminal" (válvulas terminal CPX Festo), repita la instalación del archivo del dispositivo master (GSDML, véase sección Instalación del archivo GSDML). 4. Haga clic en el símbolo del terminal CPX a configurar en la configuración de hardware PROFINET (HW Config, 1 en...
Página 77 (véase sección 1.4.2). Asegúrese de que el ajuste escogido en el nodo de bus para el modo de funcionamiento y el de diagnosis coincida con la función del elemento del catálogo. 2−33 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 78 En el grupo de dispositivos de campo CPX Remote Controller encontrará las entradas para el modo de funcionamiento Remote Controller. En este modo de funcionamiento se asigna exclusivamente el nodo de bus a la configuración del terminal CPX (sección 2.1.9). 2−34 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 79: Configuración Del Terminal Cpx Con Siemens Step
CPX Remote Controller o bien CPX RC (grupo separado, no aparece en la imagen). Fig. 2/14: Selección del nodo de bus en el marco de la configuración del terminal CPX con Siemens STEP 7 Parte 1 2−35 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 80 CPX FSU. Fig. 2/15: Selección del nodo de bus en el marco de la configuración del terminal CPX con Siemens STEP 7 Parte 2, con función adicional Fast Start−up" (FSU) 2−36 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 81 STEP 7 HW Config asigna automáticamente la dirección de diagnosis. Muy pocas veces es necesaria una modifica ción. 1. Haga doble clic en la línea 0 de la tabla de configuración. Aparecerá la ventana Properties CPX" (Propiedades CPX) (véase Fig. 2/16). 2−37 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 82: Sección 3.5, Diagnosis Mediante Profinet
(El espacio de direccionamiento disponible depende del control utilizado véase la documentación del fabricante.) 4. Confirme la entrada con OK". La dirección modificada aparece en la tabla de configuración. Más información sobre diagnosis en: sección 3.5, Diagnosis mediante PROFINET 2−38 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 83: Configuración Del Modo De Funcionamiento Fast Start−Up" (Fsu)
GSDML requerido: para Fast Start−up" se requiere la versión 2.2 (o superior), p.ej. GSDML−V2.2−Festo−CPX−20081015.xml. La instalación del archivo GSDML está descrita en la sección 2.1.5. El proceso de instalación no es difiere de la instalación de otros archivos GSDML de Festo. 2−39 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 84 La conmutación al modo de funcionamiento Fast Start−up" se realiza en el software de control, p.ej. Siemens STEP 7: véase la sección 2.1.5, Selección del nodo de bus". Más información: sección 2.1.5: Activar Fast Start−up". 2−40 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 85: Ejemplo De Configuración
(módulo nº 3) y neumática MPA1 Sensor Módulo de salidas CP−CL (4 O) Cilindro en el ramal CP 4 Terminal de válvulas MPA−CPI en ramal CP 1 Fig. 2/17: Ejemplo de terminal CPX con interface CP 2−41 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 86 (VI: CPX−Typ32: 1−8V...) Módulo neumático MPA1 (VI: CPX−Typ32: 1−8V...) ) Módulo pasivo Tab. 2/9: Configuración y direccionamiento para el ejemplo de terminal CPX (se utilizan las direcciones a partir de la word 42 de entrada/salida) 2−42 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 87: Procedimiento Para La Sustitución De Un Nodo De Bus
3. Extraiga la tarjeta de memoria del nodo de bus. 4. Sustituya el nodo de bus (montaje/desmontaje: ver sección 1.1). 5. Introduzca la tarjeta de memoria en el nuevo nodo de bus. 6. Vuelva a colocar la tapa (ver sección 1.4.1). 2−43 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 88 4. Inicie el software de configuración y programación (p.ej. Siemens STEP 7). 5. Realice una nueva configuración (configuración de hardware con STEP 7 mediante HW Config). 6. El control carga todos los datos necesarios en el nodo de bus. 2−44 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 89: Configuración En El Modo De Funcionamiento Remote Controller
6. Realice la selección del nodo de bus (selección de estación) con el tipo de estación CPX Remote Controller (ver sección 2.1.5 y 1 en Fig. 2/18). Ahora el nodo de bus está configurado como Remote Controller. 2−45 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 90 2. Puesta a punto Fig. 2/18: Configuración del nodo de bus en el modo de funcionamiento Remote Controller con Siemens STEP 7 HW Config 2−46 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 91: Parametrización
FSU En el modo de funcionamiento Fast Start−up" (FSU) no es posible ajustar los parámetros de módulo mediante el software de control. Utilice el Festo Maintenance Tool (FMT) o el terminal de mano (MMI) para realizar los ajustes necesarios.
Página 92 (p.ej. Siemens STEP 7, véase 1 en Fig. 2/19). Fig. 2/19: Arranque del sistema en el modo de funciona miento FSU Arranque del sistema con paráme tros guardados" (Saved" o Stored Parameters") 2−48 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 93: Parametrización De Arranque Al Conectar (System Start)
Con parámetros guardados (Saved): el nodo de bus CPX distribuye el conjunto de parámetros guardado en el nodo de bus Fig. 2/20: Secuencia de la parametrización de arranque al conectar el terminal CPX 2−49 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 94: Secuencia De La Parametrización De Arranque
Después el nodo distribuye el conjunto de parámetros a los módulos. Secuencia con parámetro System start = 1 [Saved Parameters]: Se cargan los parámetros guardados en el nodo de bus CPX ( 2 en Fig. 2/20). 2−50 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 95: Parametrización Del Terminal Cpx Con Siemens Step 7
Ajuste de parámetros del sistema 1. Inicie la configuración de hardware PROFINET en su software de configuración y programación (p.ej. HW Config en Siemens STEP 7). Fig. 2/21: Ajuste de los parámetros del sistema con Siemens STEP 7 2−51 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 96 CPX no están influidas por el ajuste del parámetro de sistema supervisión. Hallará más información sobre la parametrización en la descripción del sistema CPX (P.BE−CPX−SYS−...) en el apéndice B. 2−52 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 97: Ajuste De Parámetros De Módulo
Fig. 2/22: Ajuste de los parámetros de módulo con Siemens STEP 7 2. Haga doble clic en la tabla de configuración en la denominación del módulo que desea parametrizar ( 1 en Fig. 2/22). Se visualiza la ventana de diálogo Properties ..." (Propiedades ...). 2−53 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 98: Parametrización Con El Handheld (Terminal De Mano)
Los parámetros de la memoria de diagnosis también pueden parametrizarse a través del bus cuando se utiliza el handheld. Puede hallar información más detallada sobre el handheld en el manual P.BE−CPX−MMI−... 2−54 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 99: Ejemplo De Aplicación Para La Parametrización
50 ms: detección segura de las señales por el control. El valor de este parámetro se ajusta para todo el módulo, pero debe activarse y desactivarse para cada canal de entrada por separado. 2−55 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 100: Lista De Comprobación Para La Puesta A Punto Del Terminal Cpx
(véase también la pa rametrización de arranque en la sección 2.2.1). Compruebe aleatoriamente la parametrización realizada, · p.ej. con el programa de configuración o con el terminal de mano. 2−56 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 101 Diagnosis Capítulo 3 3−1 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 102 ..... . . 3−16 3.5.3 Diagnosis específica del usuario con Siemens STEP 7 ..3−18 3−2 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 103: Diagnosis
PLC. Tab. 3/1: Cuadro general de las posibilidades de diagnosis del terminal CPX 3−3 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 104 3. Diagnosis Importante Observe que la información de diagnosis mostrada puede depender de los ajustes (véase la sección 1.4.2) así como de la parametrización (véase la sección 2.2) del terminal CPX. 3−4 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 105: Diagnosis Mediante Leds
CPX PS: Power System PL: Power Load SF: System Failure M: Modifiy LEDs específicos de PROFINET NF: Network Failure TP1: Link/Traffic 1 TP2: Link/Traffic 2 Fig. 3/1: LEDs en el nodo de bus CPX 3−5 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 106: Estado Operativo Normal
El LED M está encendido o intermitente con Para metrización modificada o modo Force activo Sólo cuando se utiliza la conexión: Luz permanente: conexión activa Parpadea/intermitente: transmitiendo datos Tab. 3/2: Estado operativo normal 3−6 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 107: Indicación De Fallo De Red Led Nf/Estado De La Conexión Led Tp1, Tp2
(sección 2.1.5) tente Cuando parpadea rápidamente parece que esté encendido permanentemente. La intensidad de la luz depende del tráfico de datos. Tab. 3/3: Diagnosis de error con los LEDs NF y TP1/TP2 3−7 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 108: Indicaciones De Errores De Los Leds Para La Diagnosis Del Sistema
La alimentación de tensión de la · carga se conectará de nuevo intermitente automáticamente cuando se elimine la baja tensión (predeterminado). Es preciso desconectar/conectar · (Power Off/On) Tab. 3/4: Diagnosis de error con los LEDs PS y PL 3−8 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 109 Error de clase 1 (error simple): intermitente 1 vez, pausa Error de clase 2 (error): intermitente 2 veces, pausa Error de clase 3 (error grave): intermitente 3 veces, pausa Tab. 3/5: Diagnosis de errores con el LED SF 3−9 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 110: M (Modify) Parametrización Modificada O Modo Force Activo
CPX P.BE−CPX−SYS−...) intermitente La indicación de la función Force (LED intermitente) tiene prioridad sobre la indicación del ajuste para el arranque del sistema (LED encendido). Tab. 3/6: Mensajes del LED M 3−10 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 111: Diagnosis Mediante Bits De Estado
Fallo en una entrada Fallo en un módulo analógico / módulo de tecnología Subtensión Tipo de fallo Cortocircuito/sobrecarga Rotura de hilo Otros fallos Tab. 3/7: Bits de estado del nodo de bus CPX (opcional) 3−11 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 112: Diagnosis A Través Del Interface De Diagnosis I/O (Sti)
PLC; ver indicación en la sección 1.4.2 y explicaciones detalladas sobre la configura ción en la sección 2.1.5). Hallará más información en el manual del sistema CPX (P.BE−CPX−SYS−...) en la sección Diagnosis y tratamiento de errores. 3−12 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 113: Diagnosis Mediante Profinet
Según la parametrización realizada, las salidas (válvulas y salidas eléctricas) se desconectarán (ajuste de fábrica), se conectarán o mantendrán su estado. Hallará más información cobre el ajuste Fail Safe en el manual del sistema CPX P.BE−CPX−SYS−... 3−13 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 114 (según el tipo de válvula: a presión, a descarga o cerradas). 3−14 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 115: Tipos De Fallos
Cortocircuito en el ramal CP (CP line) Reservado 1030 El slave no tiene conexión al bus Reservado 1031 Ha fallado el canal Negrita = relevante para CPX−FB33/FB34 Tab. 3/8: Tipos de fallos para diagnosis mediante PROFINET 3−15 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 116: Diagnosis Online Con Siemens Step
3.5.2 Diagnosis online con Siemens STEP 7 1. Inicie la configuración de hardware PROFINET en su software de configuración y programación (p.ej. HW Config en Siemens STEP 7). Fig. 3/2: Diagnosis online con Siemens STEP 7 3−16 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 117 6. Haga clic en el evento y después en Display" (mostrar) 5. En una ventana nueva se visualizan los detalles de la diagnosis 6, que suministran información precisa sobre el procedimiento a seguir. La información depende del control utilizado. 3−17 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 118: Diagnosis Específica Del Usuario Con Siemens Step
IO y pone Function Blocks a disposición la información como parámetro de salida Tab. 3/9: Aplicación (significado) de los módulos de organización OB 82 y OB 86 así como del módulo de función SFB 54 3−18 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 119: Procedimiento Para La Diagnosis Con Programas De Usuario
TINFO:=”DB_ALARM”.TINFO Sector de destino de información de arranque de OB (Task information) AINFO:=”DB_ALARM”.AINFO Sector de destino Header/Información adicional (Alarm information) Fig. 3/3: Ejemplo de programa en STL para la lectura de informaciones de diagnosis 3−19 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 120 3. Diagnosis 3−20 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 121: Apéndice Técnico
Apéndice técnico Apéndice A A−1 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 122 ......... A−5 A−2 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 123: Especificaciones Técnicas Del Nodo De Bus Cpx−Fb33
120 mA a 24 V electrónica/sensores (V (electrónica interna) EL/SEN Aislamiento eléctrico Interfaces PROFINET para V con aislamiento eléctrico EL/SEN (transformador, 1500 V) Tiempo de puenteo en caso de caída de la tensión 10 ms A−3 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 124: Especificaciones Técnicas Del Nodo De Bus Cpx−M−Fb34
120 mA a 24 V electrónica/sensores (V (electrónica interna) EL/SEN Aislamiento eléctrico Interfaces PROFINET para V con aislamiento eléctrico EL/SEN (transformador, 1500 V) Tiempo de puenteo en caso de caída de la tensión 10 ms A−4 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 125: Especificaciones Técnicas Específicas De La Red Nodos De Bus
Directiva de instalación PROFINET (PROFINET Installation Guide) IEC 61158 IEC 61784 Más información: http://www.profinet.com Tecnología de transmisión Switched Fast Ethernet Velocidad de transmisión 100 Mbit/s Detección Crossover Auto−MDI PROFINET−Input/Output−Size 64 bytes/64 bytes, independientem. del modo de funcionamiento A−5 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 126 A. Apéndice técnico A−6 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 127 Indice Apéndice B B−1 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 128 ............B−1 B−2 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 129 ......2−11 CPX−FEC ......1−9, 1−11, 2−6, 2−45 B−3 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 130 ......... . . 3−5 B−4 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 131 ....... . . 1−22 B−5 Festo P.BE−CPX−PN IO−ES es 0812a...
Página 132 ........B−6 Festo P.BE−CPX−PN IO−ES es 0812a...
