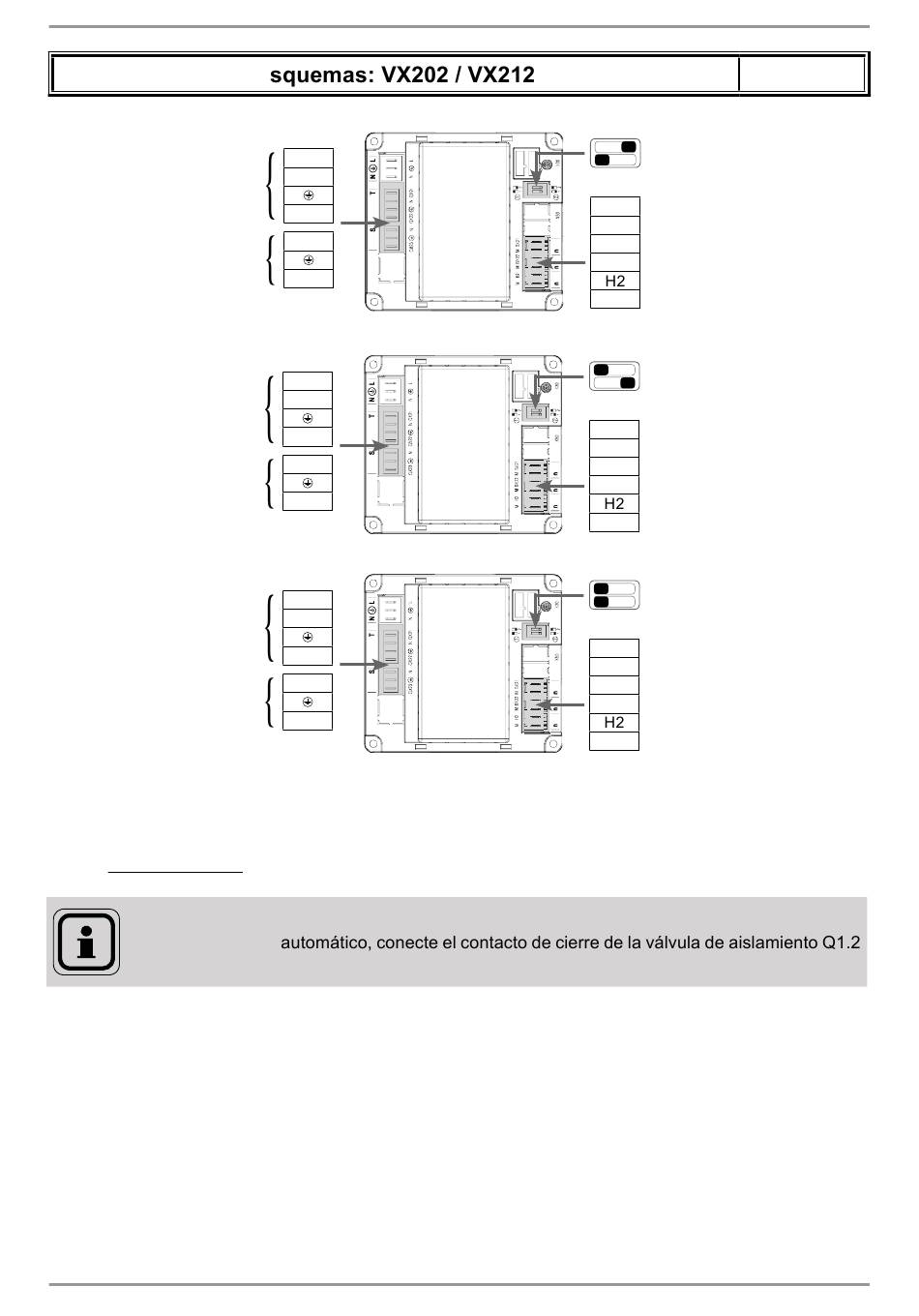

VARMAX - Instalación, Uso y Mantenimiento
Válvula mezcladora circuito
calefacción nº 1 Y1/Y2
Circulador circuito
calefacción nº 1 Q2
Válvula mezcladora circuito
calefacción nº 2 Y5/Y6
Circulador circuito
calefacción nº 2 Q6
Válvula mezcladora circuito
calefacción nº 3 Y11/Y12
Circulador circuito
calefacción nº 3 Q20
Caldera nº 2:
INFORMACIÓN:
Página 108 / 146
E
QX21
N
QX22
N
QX23
QX21
N
QX22
N
QX23
QX21
N
QX22
N
QX23
Si la válvula de aislamiento no está equipada con un retorno a cero
a Y2.
BX21
AVS75
Gnd
BX22
Gnd
Gnd
BX21
AVS75
Gnd
BX22
Gnd
Gnd
BX21
AVS75
Gnd
BX22
Gnd
Gnd
página 3 / 9
}
Módulo 1
Sonda de impulsión circuito
}
regulado B1
}
Módulo 2
Sonda de impulsión circuito
}
regulado B12
}
Módulo 3
Sonda de impulsión circuito
}
regulado B14
00BNO9059-K
