07.7
GRUPO TOMAS PARA SONDAS EXTERNAS
F
. 1
ig
A
A
B
C
D
E
F
G
30
B
H
I
J
K

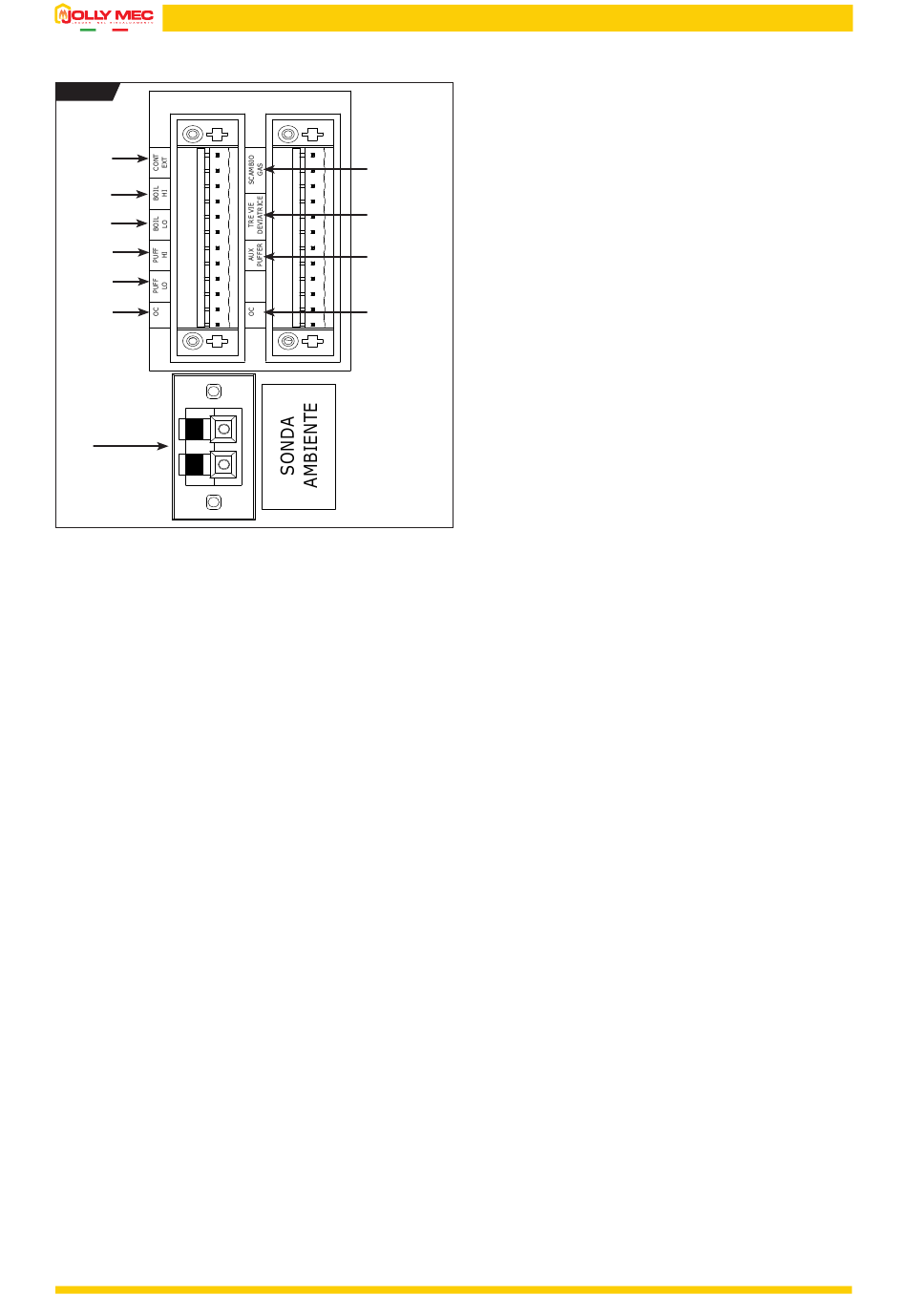

Grupo tomas sondas externas (F
A Conexión para un posible contacto externo para el mando
de encendido y apagado del aparato
B Borne para la conexión de la sonda de temperatura alta de
la Caldera
C Borne para la conexión de la sonda de temperatura baja de
la Caldera
D Borne para conexión de la sonda de temperatura alta del
Puffer
E Borne para conexión de la sonda de temperatura baja del
Puffer
F Borne conexión de ondas transportadas entre tarjeta
electrónica del aparato y un posible módulo de zonas
G Borne para la conexión de una sonda ambiente remota. En
este caso la sonda interna debe ser conectada, o si está
conectado un termostato ambiente la sonda en el aparato
puede permanecer conectada.
H Borne para conexión de la caldera de gas, para el By- Pass
eléctrico
I
Borne para conexión externa de una válvula de tres vías
desviadora para el Boiler sanitario
J Borne para la conexión de la bomba auxiliar en los
esquemas 1 y 3 y para la conexión de la bomba puffer en
los esquemas 5 y 7.
K Borne para la conexión a ondas transportadas entre tarjeta
electrónica del aparato y un posible módulo termostato.
. 1):
